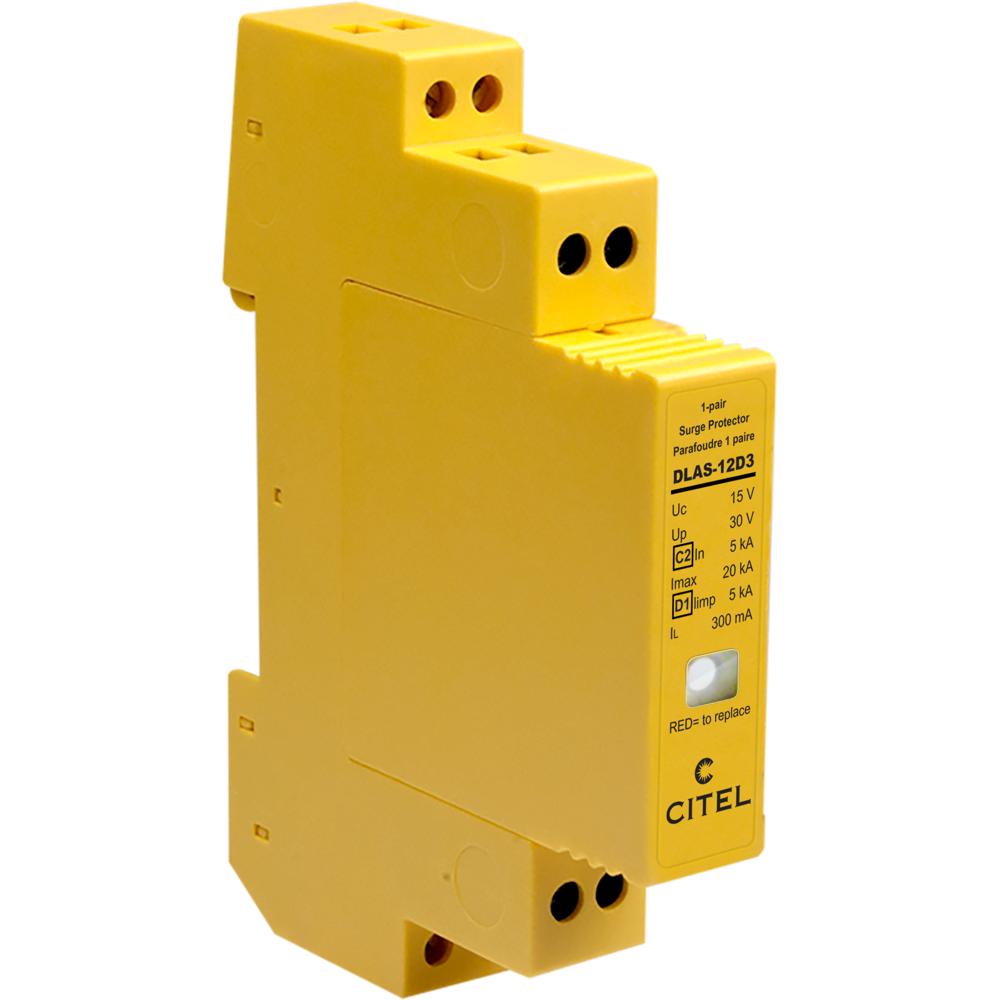

Устройство защиты от импульсных перенапряжений CITEL DLAS-12D3 (артикул 641302) предназначено для защиты телекоммуникационных и информационных линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными помехами и электростатическими разрядами. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, предотвращая повреждение чувствительного оконечного оборудования — модемов, контроллеров, промышленных интерфейсов и систем автоматизации.
Устройство построено по гибридной технологии, объединяющей газовый разрядник и ограничительный диод, что обеспечивает высокую разрядную способность и низкое остаточное напряжение. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN60715) и подключается через винтовые зажимы под провод сечением 0,4–1,5 мм². Устройство работает без отключения линии, что позволяет сохранять непрерывность передачи данных, а встроенный красный индикатор сигнализирует о срабатывании и необходимости замены модуля. Защита совместима с сетями RS232 и RS485, соответствует стандартам IEC 61643-21, EN 61643-21 и UL497B, имеет сертификацию UL и EAC.
Области применения
- Защита линий передачи данных RS232 и RS485 в промышленной автоматизации
- Защита телекоммуникационного оборудования и модемов от грозовых перенапряжений
- Защита систем диспетчеризации, телеметрии и АСУ ТП
- Защита экранированных кабельных линий связи и сигнализации
- Применение в шкафах автоматики, на объектах связи и в распределительных пунктах
Ключевые особенности
- Гибридная технология: газовый разрядник + ограничительный диод
- Защита одной пары проводников с защитой экранированного провода
- Работа без отключения линии передачи данных
- Визуальная сигнализация срабатывания (красный индикатор)
- Монтаж на DIN-рейку 35 мм, замена модуля DLASM-12D3
Технические характеристики
- Номинальное напряжение линии (Un): 12 В
- Макс. рабочее напряжение DC (Uc): 15 В
- Макс. линейный ток (IL): 300 мА
- Макс. частота (f): > 3 МГц
- Вносимые потери: < 1 дБ
- Макс. ток разряда (Imax): 20 кА
- Импульсный ток (Iimp): 5 кА
- Номинальный ток разряда (In): 5 кА
- Номинальный ток разряда Линия/Линия (In L/L): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE): 5 кА
- Напряжение защиты (Up): 30 В
- Сопротивление линии: < 4,7 Ом
- Режим(ы) защиты: MC / MD
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: зажим под винт 0,4–1,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN60715)
- Материал корпуса: термопластик UL94-V0
- Рабочая температура: −40…+85 °C
- Уровень защиты: IP20
- Модуль замены: DLASM-12D3
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497B
- Сертификация: UL / EAC
- Артикул (Part Number): 641302
