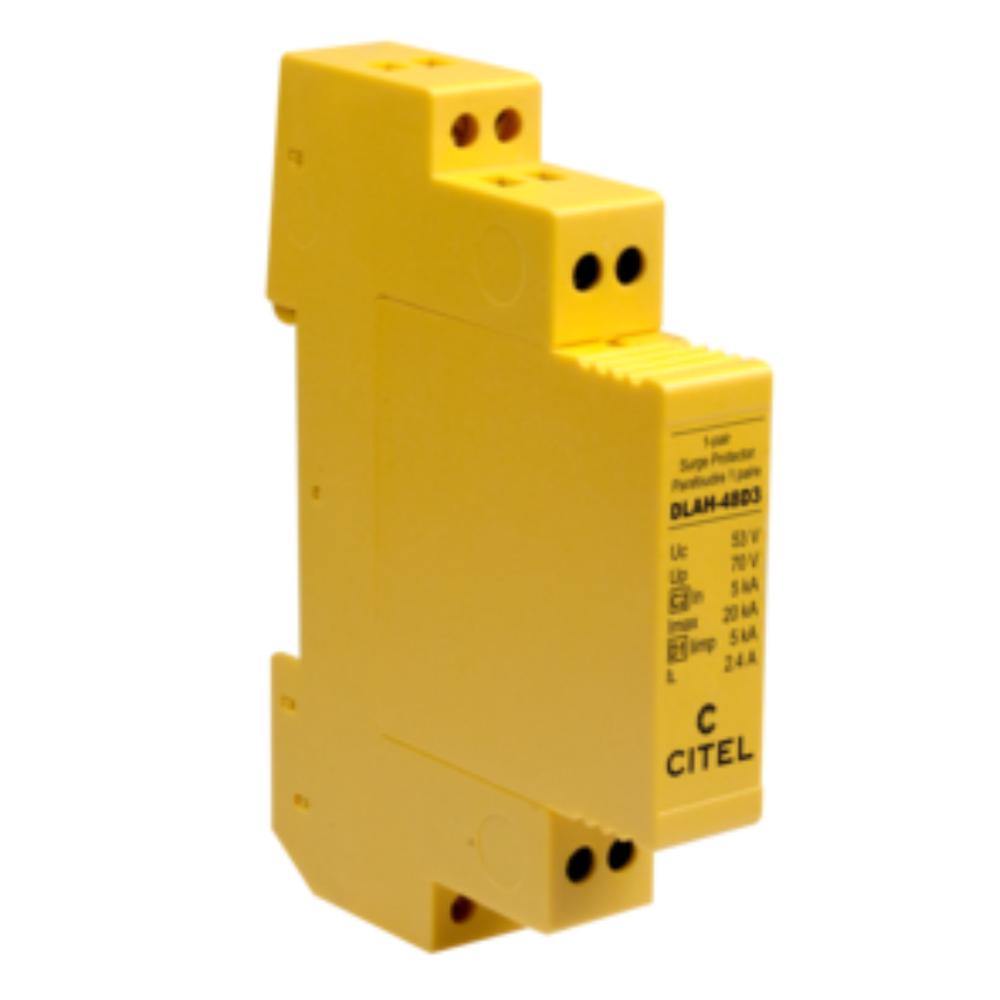

Устройство защиты от импульсных перенапряжений CITEL DLAH-48D3 (артикул 641004) предназначено для защиты телекоммуникационного оборудования и линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, что делает его оптимальным решением для организации комплексной защиты слаботочных линий.

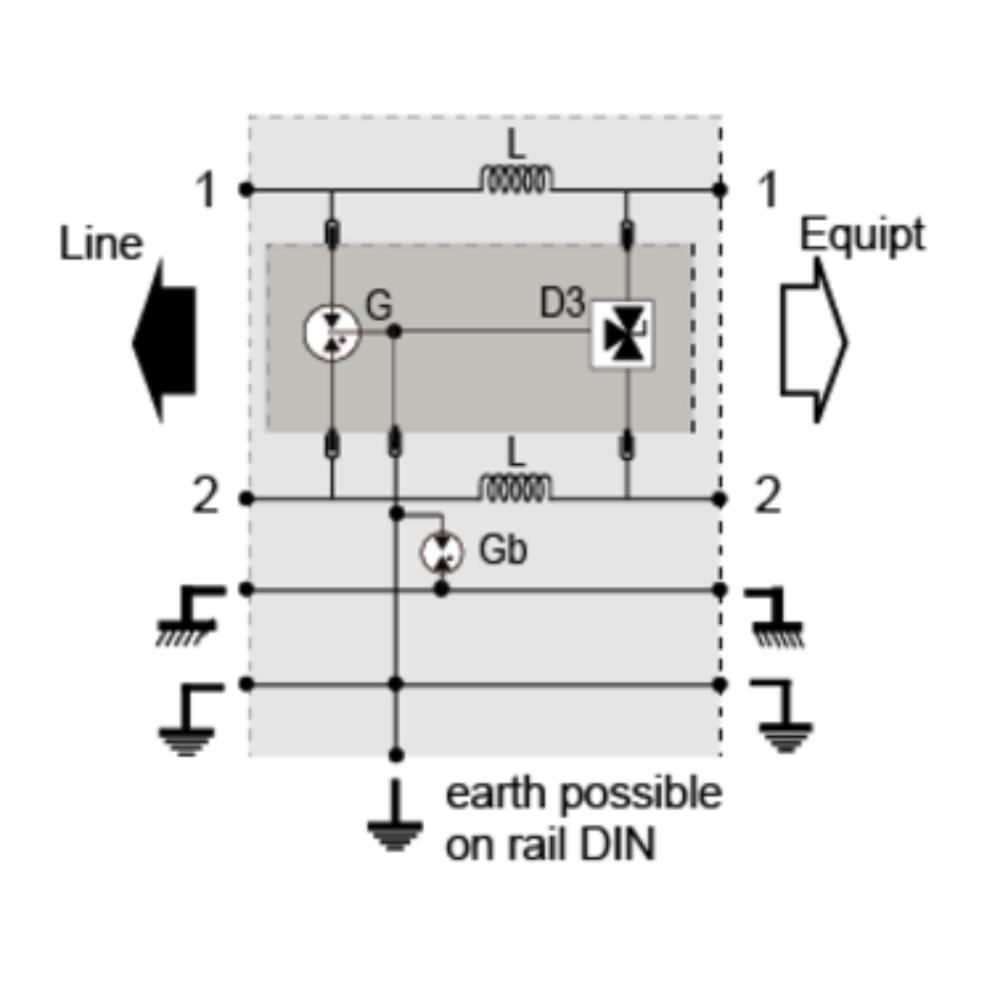

Устройство выполнено по гибридной технологии, сочетающей газовый разрядник и ограничительный диод, а также включает координирующий дроссель индуктивностью 10 мкГн. Такая комбинированная схема обеспечивает эффективное ограничение импульсных перенапряжений до безопасного уровня 70 В. УЗИП рассчитано на номинальное напряжение линии 48 В (сеть RNIS-T0 / ISDN) с максимальным рабочим напряжением 53 В DC и максимальным током линии до 2,4 А. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключение осуществляется винтовыми зажимами для проводников сечением от 0,4 до 1,5 мм². При срабатывании защиты происходит короткое замыкание, а сменный модуль DLAHM-48D3 позволяет быстро восстановить работоспособность устройства без демонтажа всего изделия.
Области применения
- Защита линий ISDN-T0 и телекоммуникационных линий с напряжением 48 В
- Защита линий питания слаботочного и телекоммуникационного оборудования
- Защита всех видов телефонных линий и линий передачи данных
- Защита экранированных кабельных линий и проводников заземления экрана
- Применение в системах связи, АТС, серверных и узлах доступа
Ключевые особенности
- Сменные модули для монтажа на DIN-рейку — упрощают обслуживание и замену
- Координирующий дроссель 10 мкГн для согласования с защищаемым оборудованием
- Ток линии до 2,4 А — подходит для питания активного оборудования
- Гибридная технология: газовый разрядник + ограничительный диод
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497A и ГОСТ IEC 61643-21-2014
Технические характеристики
- Артикул: 641004
- Производитель: CITEL
- Серия: DLA
- Сеть: RNIS-T0, линия 48 В
- Номинальное напряжение линии (Un): 48 В
- Макс. рабочее напряжение DC (Uc): 53 В
- Макс. частота (f max.): > 3 МГц
- Макс. ток разряда (Imax): 20 кА
- Номинальный ток разряда Линия/Линия (In L/L): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE): 5 кА
- Индуктивность: 10 мкГн
- Уровень защиты (Up): 70 В
- Сопротивление линии: 0 Ом
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: винтовой зажим 0,4–1,5 мм²
- Формат: на DIN-рейку

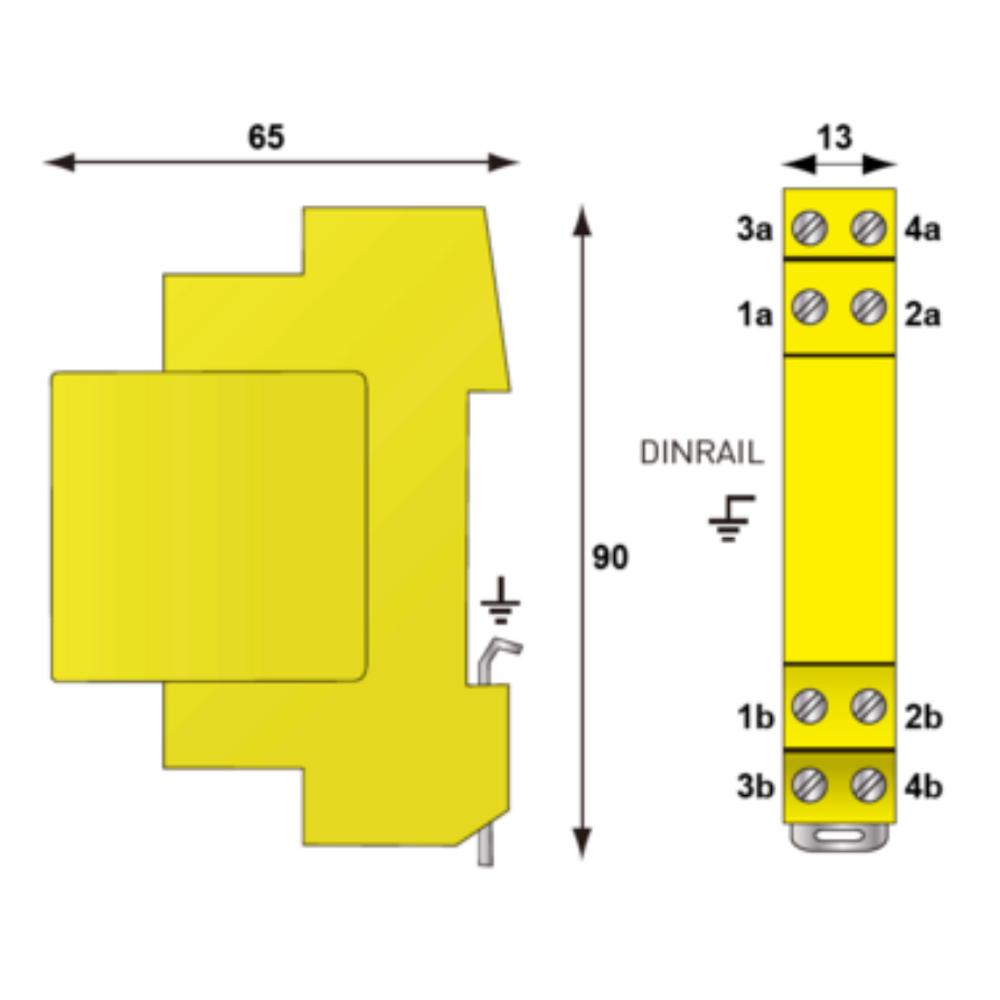

- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты: IP20
- Действие защиты: короткое замыкание
- Модуль замены: DLAHM-48D3
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A / ГОСТ IEC 61643-21-2014
