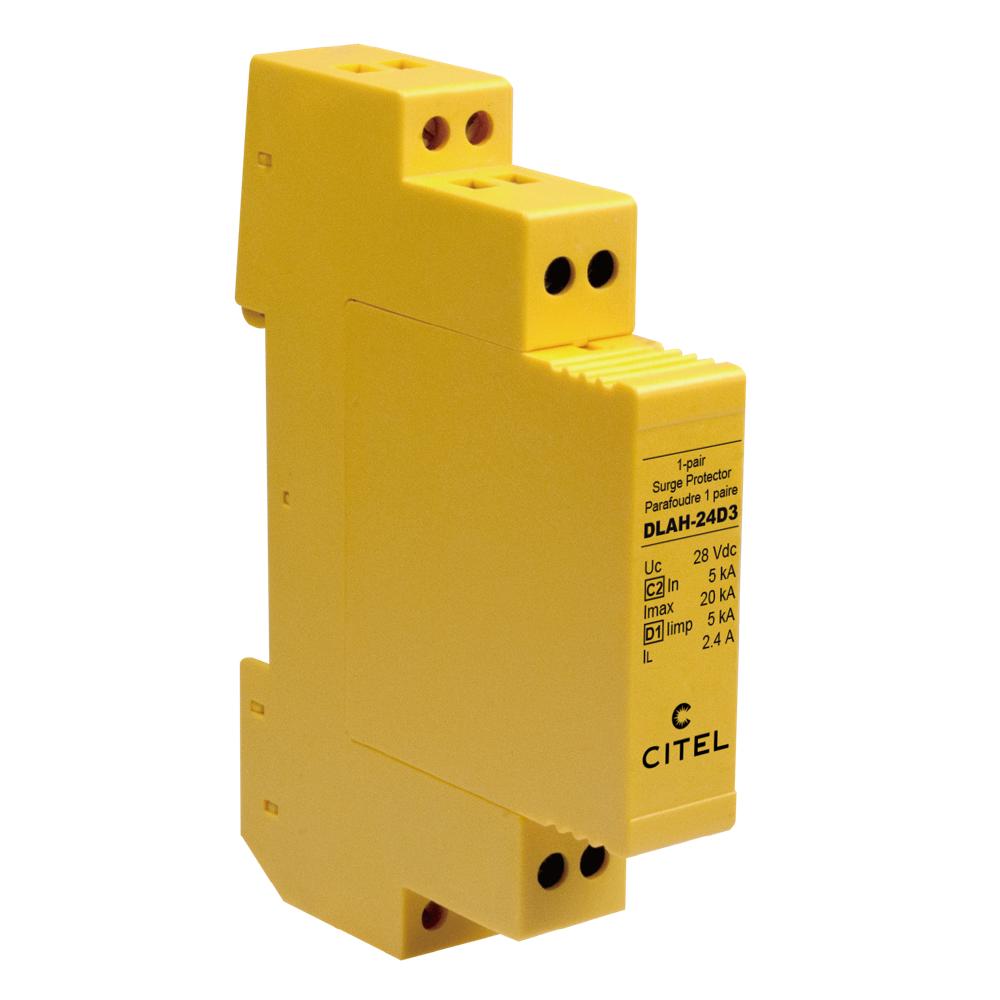

Устройство защиты от импульсных перенапряжений CITEL DLAH-24D3 (артикул 641003) предназначено для защиты телекоммуникационного оборудования и линий передачи данных от опасных импульсных перенапряжений, возникающих при грозовых разрядах, коммутационных процессах и аварийных ситуациях в сети. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, ограничивая амплитуду импульсных помех до безопасного для аппаратуры уровня.

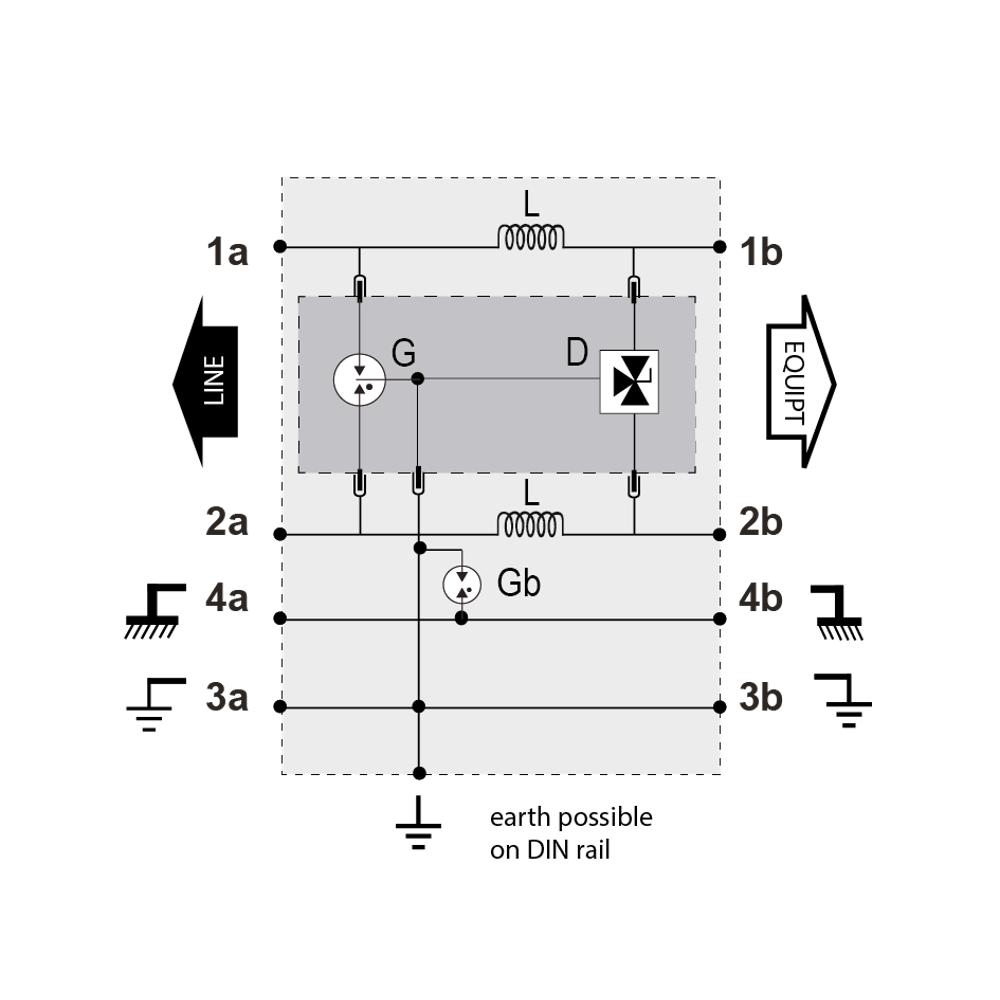

Устройство построено по гибридной технологии, сочетающей газовый разрядник и ограничительный диод, что обеспечивает высокую разрядную способность и низкий уровень защиты. В конструкции применён координирующий дроссель индуктивностью 10 мкГн, обеспечивающий согласованную работу каскадов защиты. УЗИП рассчитано на номинальное напряжение линии 24 В и максимальное рабочее напряжение 28 В постоянного тока, поддерживает сети с током 4–20 мА и током линии до 2,4 А, рабочий диапазон частот превышает 3 МГц. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми зажимами под провод сечением 0,4–1,5 мм². Устройство имеет сменный модуль DLAHM-24D3, что упрощает обслуживание и восстановление защиты после срабатывания. Соответствует стандартам IEC 61643-21, EN 61643-21, UL497A и ГОСТ IEC 61643-21-2014.
Области применения
- Защита линий питания телекоммуникационного и слаботочного оборудования
- Защита всех видов телефонных линий и линий передачи данных
- Защита экранированных проводных линий связи и интерфейсных цепей
- Системы промышленной автоматизации и телеметрии с токовыми петлями 4–20 мА
- Вводные и распределительные шкафы телекоммуникационных сетей
Ключевые особенности
- Сменные защитные модули для монтажа на DIN-рейку
- Гибридная технология: газовый разрядник + ограничительный диод
- Встроенный координирующий дроссель 10 мкГн
- Ток линии до 2,4 А, поддержка сетей 4–20 мА
- Защита экранированного провода (1 пара + экранирование)
- Соответствие IEC 61643-21, EN 61643-21, UL497A и ГОСТ IEC 61643-21-2014
Технические характеристики
- Номинальное напряжение линии (Un): 24 В
- Макс. рабочее напряжение DC (Uc): 28 В
- Макс. частота (f max.): > 3 МГц
- Макс. ток разряда (Imax, 8/20 мкс на полюс): 20 кА
- Номинальный ток разряда Линия/Линия (In L/L, 8/20 мкс): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE, 8/20 мкс): 5 кА
- Уровень защиты (Up, Line/Line, категория C3): 40 В
- Индуктивность координирующего дросселя: 10 мкГн
- Сопротивление линии: 0 Ом
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подключение: винтовой зажим, 0,4–1,5 мм²

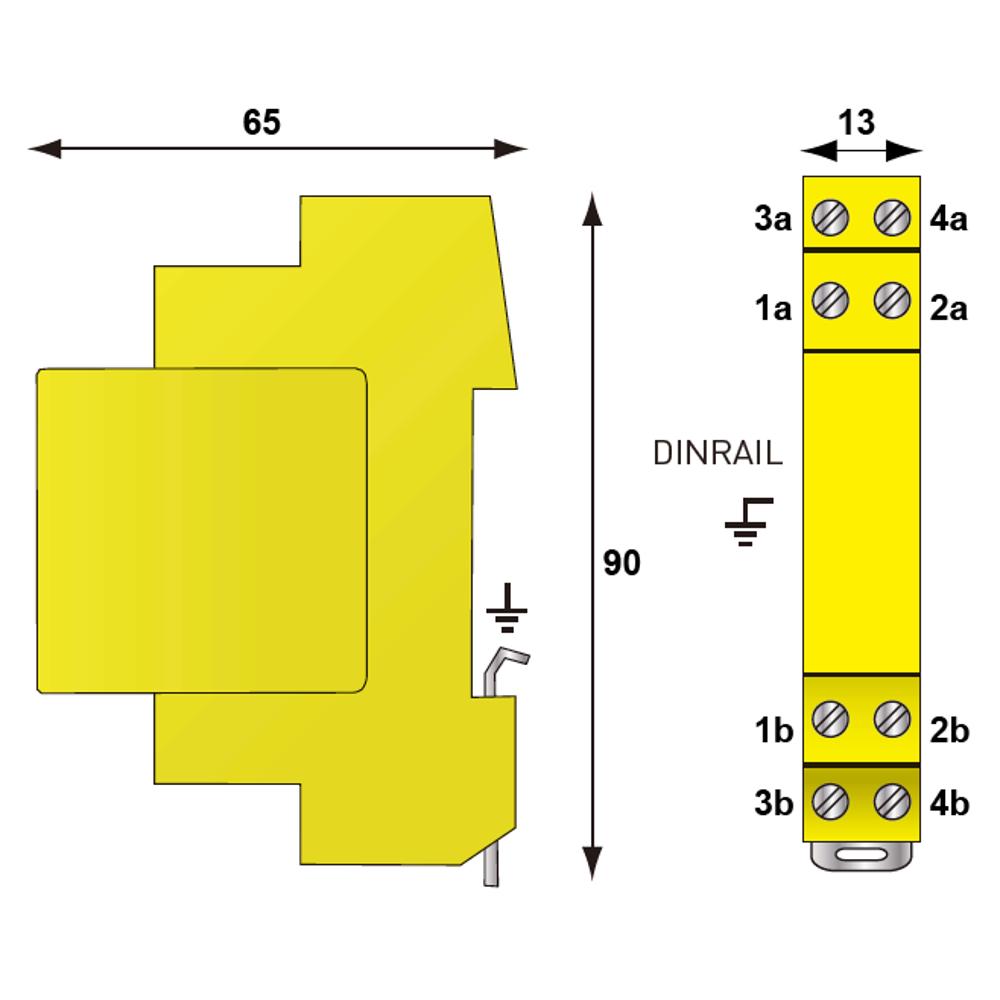

- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты корпуса: IP20
- Действие защиты: короткое замыкание
- Сменный модуль: DLAHM-24D3
- Стандарты: IEC 61643-21 / EN 61643-21 / UL497A / ГОСТ IEC 61643-21-2014
- Артикул: 641003
