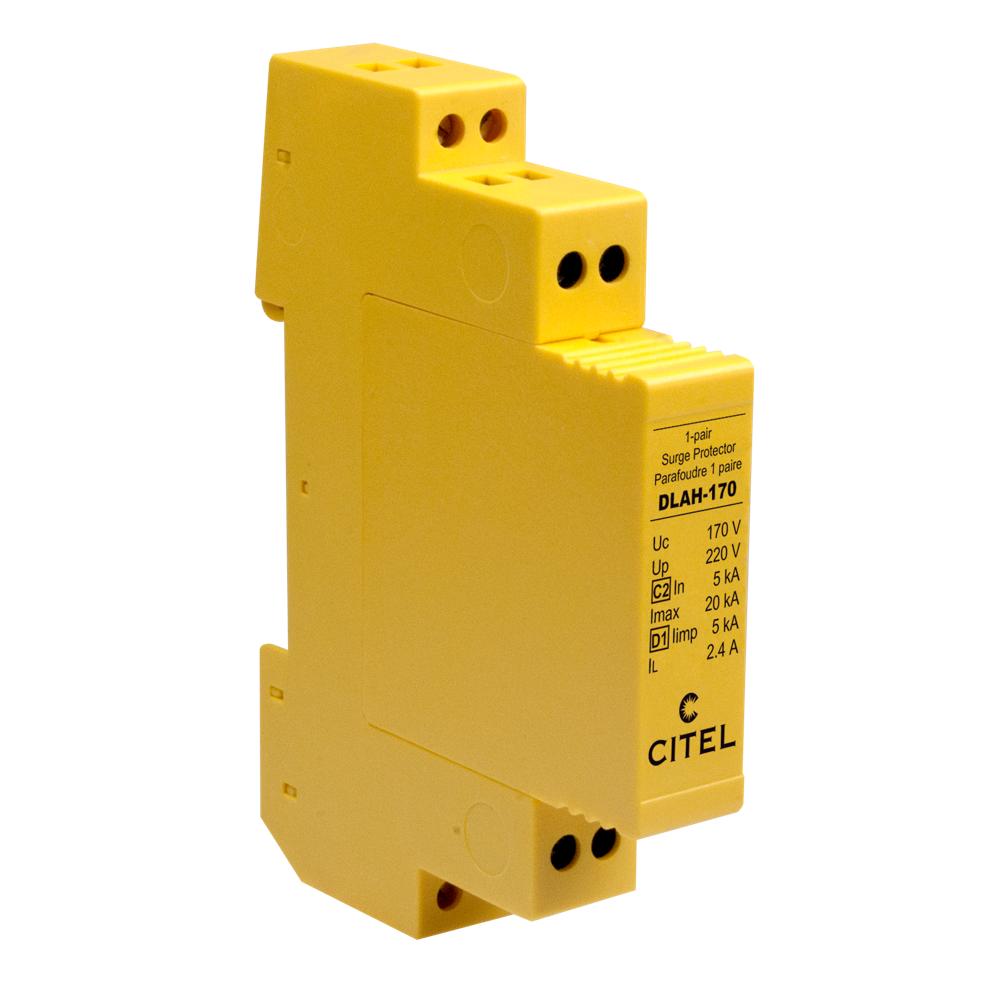

Устройство защиты от импульсных перенапряжений CITEL DLAH-170 (артикул 641005) предназначено для защиты телекоммуникационного оборудования и линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, предотвращая повреждение чувствительной электроники и обеспечивая бесперебойную работу систем связи.
Устройство построено по гибридной технологии «газовый разрядник + ограничительный диод», что обеспечивает эффективное ограничение перенапряжений при высоких разрядных токах. Встроенный координирующий дроссель с индуктивностью 10 мкН обеспечивает согласованную работу каскадов защиты. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715) и подключается через винтовые зажимы, рассчитанные на провод сечением от 0,4 до 1,5 мм². Устройство совместимо с сетями RTC, ADSL2, VDSL2 и SDSL, поддерживает максимальную частоту более 10 МГц и допускает ток линии до 2,4 А, что позволяет использовать его как для телефонных линий, так и для линий питания и передачи данных. При срабатывании защиты устройство переходит в режим короткого замыкания, обеспечивая безопасность оборудования; сменный модуль DLAHM-170 позволяет быстро восстановить работоспособность без демонтажа всего устройства.
Области применения
- Защита телефонных линий связи (RTC) и абонентских линий
- Защита линий широкополосного доступа ADSL2, VDSL2, SDSL
- Защита линий передачи данных и телекоммуникационного оборудования
- Защита линий питания слаботочных систем и экранированных проводов
- Применение в распределительных шкафах и кроссовом оборудовании на объектах связи
Ключевые особенности
- Сменные модули для монтажа на DIN-рейку — быстрое восстановление после срабатывания
- Встроенный координирующий дроссель 10 мкН для согласованной работы защиты
- Гибридная технология: газовый разрядник + ограничительный диод
- Защита одной пары проводников с дополнительной защитой экрана
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497A и ГОСТ IEC 61643-21-2014
Технические характеристики
- Артикул: 641005
- Производитель: CITEL
- Серия: DLA
- Тип сети: RTC, ADSL2, VDSL2, SDSL
- Номинальное напряжение линии (Un): 150 В
- Макс. рабочее напряжение DC (Uc): 170 В
- Макс. частота (f max.): > 10 МГц
- Макс. ток разряда (Imax, 8/20 мкс): 20 кА
- Номинальный ток разряда Линия/Линия (In L/L): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE): 5 кА
- Индуктивность: 10 мкГн
- Уровень защиты Line/Line (Up): 220 В
- Уровень защиты Line/PE (Up): 20 В
- Сопротивление линии: 0 Ом
- Технология: газовый разрядник + ограничительный диод
- Конфигурация: 1 пара + экранирование
- Подсоединение: винтовой зажим 0,4–1,5 мм²
- Монтаж: DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты: IP20
- Действие защиты: короткое замыкание
- Сменный модуль: DLAHM-170
- Стандарты: IEC 61643-21 / EN 61643-21 / UL497A / ГОСТ IEC 61643-21-2014
