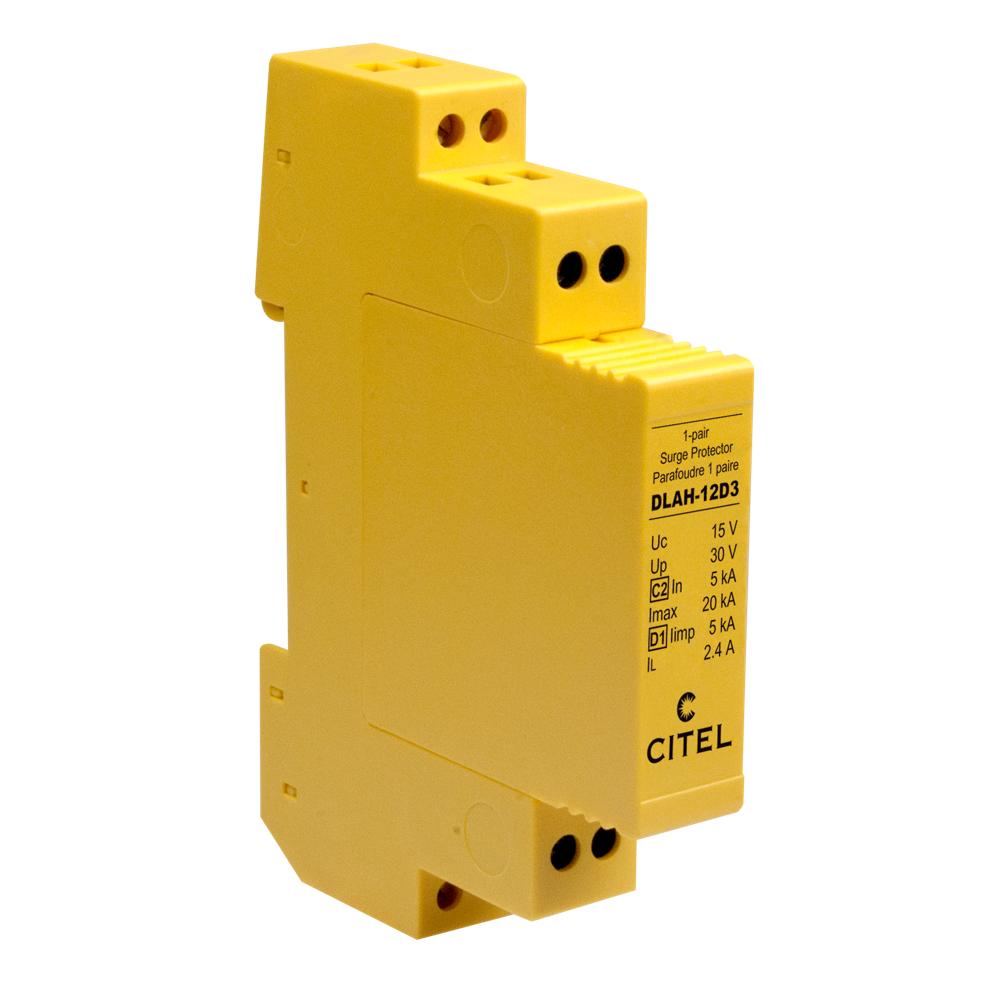

Устройство защиты от импульсных перенапряжений CITEL DLAH-12D3 (артикул 641002) предназначено для защиты телекоммуникационного оборудования и линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту одной пары проводников с дополнительной защитой экранированного провода, предотвращая повреждение чувствительной электроники и обеспечивая бесперебойную работу систем связи.
Устройство построено по гибридной технологии, сочетающей газовый разрядник и ограничительный диод, что обеспечивает эффективное ограничение перенапряжений при высоких разрядных токах. В конструкции предусмотрен координирующий дроссель индуктивностью 10 мкГн, обеспечивающий согласованную работу защитных элементов. УЗИП монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключение осуществляется винтовыми зажимами для проводников сечением 0,4–1,5 мм². Устройство совместимо с линиями RS232, RS485, всеми видами телефонных линий и линий передачи данных, а также с линиями питания. При срабатывании защиты происходит короткое замыкание, а сменный модуль DLAHM-12D3 позволяет быстро восстановить работоспособность устройства без демонтажа всего корпуса.
Области применения
- Защита линий передачи данных RS232 и RS485 от импульсных перенапряжений
- Защита телефонных линий связи различного типа
- Защита линий питания телекоммуникационного оборудования
- Защита экранированных проводников в системах передачи данных
- Организация защиты на вводе в шкафы и кроссовое оборудование систем связи
Ключевые особенности
- Сменные защитные модули для быстрого восстановления после срабатывания
- Гибридная технология: газовый разрядник + ограничительный диод
- Встроенный координирующий дроссель 10 мкГн
- Монтаж на стандартную DIN-рейку 35 мм
- Защита одной пары проводников с экранированием
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497A и ГОСТ IEC 61643-21-2014
Технические характеристики
- Номинальное напряжение линии (Un): 12 В
- Макс. рабочее напряжение DC (Uc): 15 В
- Макс. частота (f max.): > 3 МГц
- Макс. ток разряда (Imax, 8/20 мкс): 20 кА
- Номинальный ток разряда Линия/Линия (In L/L, 8/20 мкс): 5 кА
- Номинальный ток разряда Линия/Земля (In L/PE, 8/20 мкс): 5 кА
- Уровень защиты Линия/Линия (Up): 30 В
- Уровень защиты Линия/PE (Up): 20 В
- Индуктивность координирующего дросселя: 10 мкГн
- Сопротивление линии: 0 Ом
- Ток линии: до 2,4 А
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение: винтовой зажим 0,4–1,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты: IP20
- Сменный модуль: DLAHM-12D3
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A / ГОСТ IEC 61643-21-2014
- Артикул: 641002
