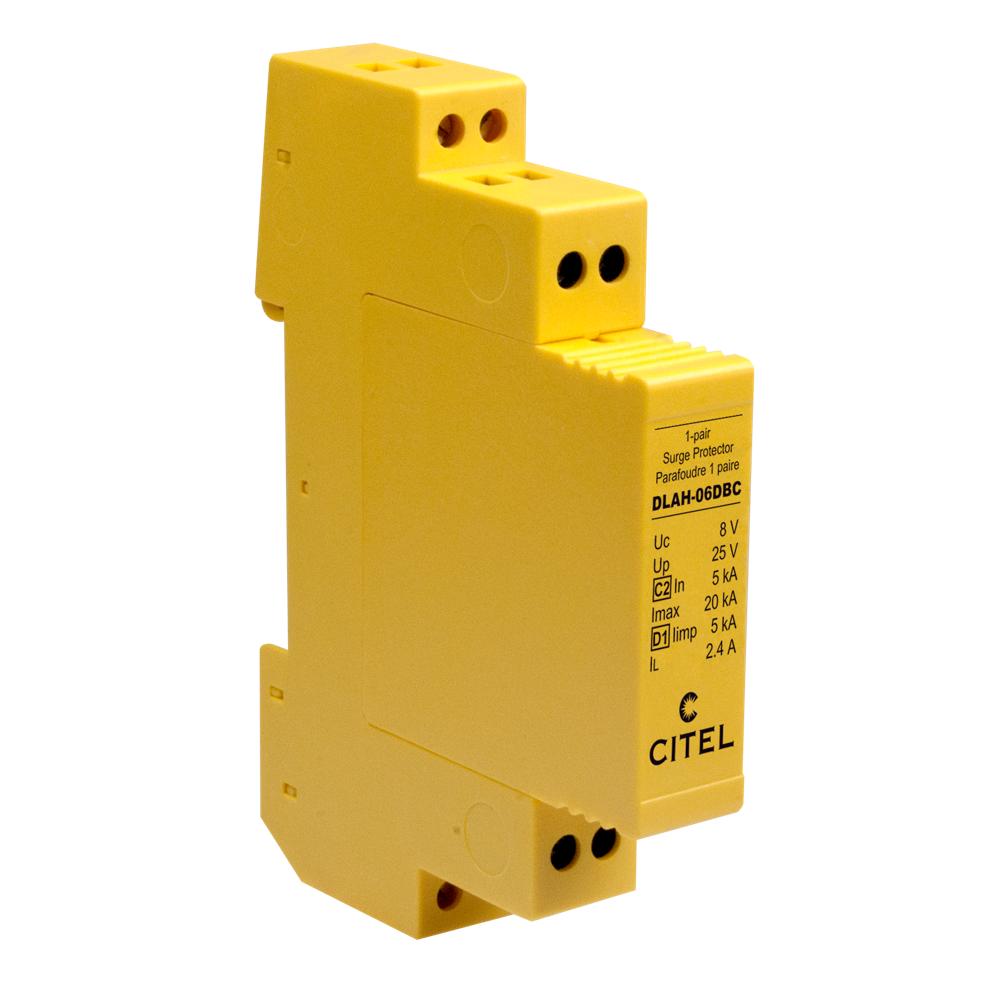

Устройство защиты от импульсных перенапряжений CITEL DLAH-06DBC (артикул 641011) предназначено для защиты телекоммуникационных и информационных линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту одной витой пары с дополнительной защитой экранированного провода, предотвращая повреждение чувствительного оконечного оборудования — модемов, сетевых карт, коммутаторов, маршрутизаторов и контроллеров.
В основе работы устройства лежит комбинированная технология защиты, сочетающая газовый разрядник и ограничительный диод, что обеспечивает эффективное ограничение перенапряжений как между проводниками линии (Line/Line), так и между линией и землёй (Line/PE). Встроенный координирующий индуктор 10 мкГн обеспечивает согласованную работу каскадов защиты и повышает эффективность ограничения импульсов. Устройство монтируется на симметричную DIN-рейку 35 мм (EN 60715), подключается через винтовые зажимы с сечением проводников от 0,4 до 1,5 мм² и совместимо с сетями MIC/T2 и 10BaseT. Важной особенностью является то, что УЗИП не отключается от линии при срабатывании — защита действует непрерывно, а при выходе из строя модуль легко заменяется на сменный DLAHM-06DBC.
Области применения
- Защита телекоммуникационных линий связи и передачи данных MIC/T2
- Защита сетей Ethernet 10BaseT и структурированных кабельных систем
- Защита оборудования АСУ ТП, промышленных контроллеров и систем телеметрии
- Защита модемов, коммутаторов, маршрутизаторов и сетевых карт на объектах с повышенным риском грозовых воздействий
- Применение в шкафах автоматики, узлах связи и распределительных пунктах с монтажом на DIN-рейку
Ключевые особенности
- Комбинированная технология защиты: газовый разрядник + ограничительный диод
- Встроенный координирующий индуктор 10 мкГн для согласованной работы защиты
- Защита одной пары с дополнительной защитой экранированного провода
- Не отключается от линии при срабатывании — непрерывная защита
- Сменный защитный модуль DLAHM-06DBC для быстрого восстановления
- Монтаж на стандартную DIN-рейку 35 мм (EN 60715)
Технические характеристики
- Артикул: 641011
- Производитель: CITEL
- Серия: DLA
- Тип сети: MIC/T2, 10BaseT
- Номинальное напряжение линии (Un): 6 В
- Макс. рабочее напряжение DC (Uc): 8 В
- Макс. частота (f max.): > 20 МГц
- Макс. ток разряда (Imax, 8/20 мкс): 20 кА
- Номинальный ток разряда Line/Line (In L/L): 5 кА
- Номинальный ток разряда Line/PE (In L/PE): 5 кА
- Индуктивность (координирующий индуктор): 10 мкГн
- Уровень защиты Up (Line/Line, C3): 25 В
- Уровень защиты Up (Line/PE, C3): 20 В
- Сопротивление линии: 0 Ом
- Макс. ток линии: до 2,4 А
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: винтовой зажим 0,4–1,5 мм²
- Формат: на DIN-рейку
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты: IP20
- Действие защиты: короткое замыкание
- Модуль замены: DLAHM-06DBC
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A
