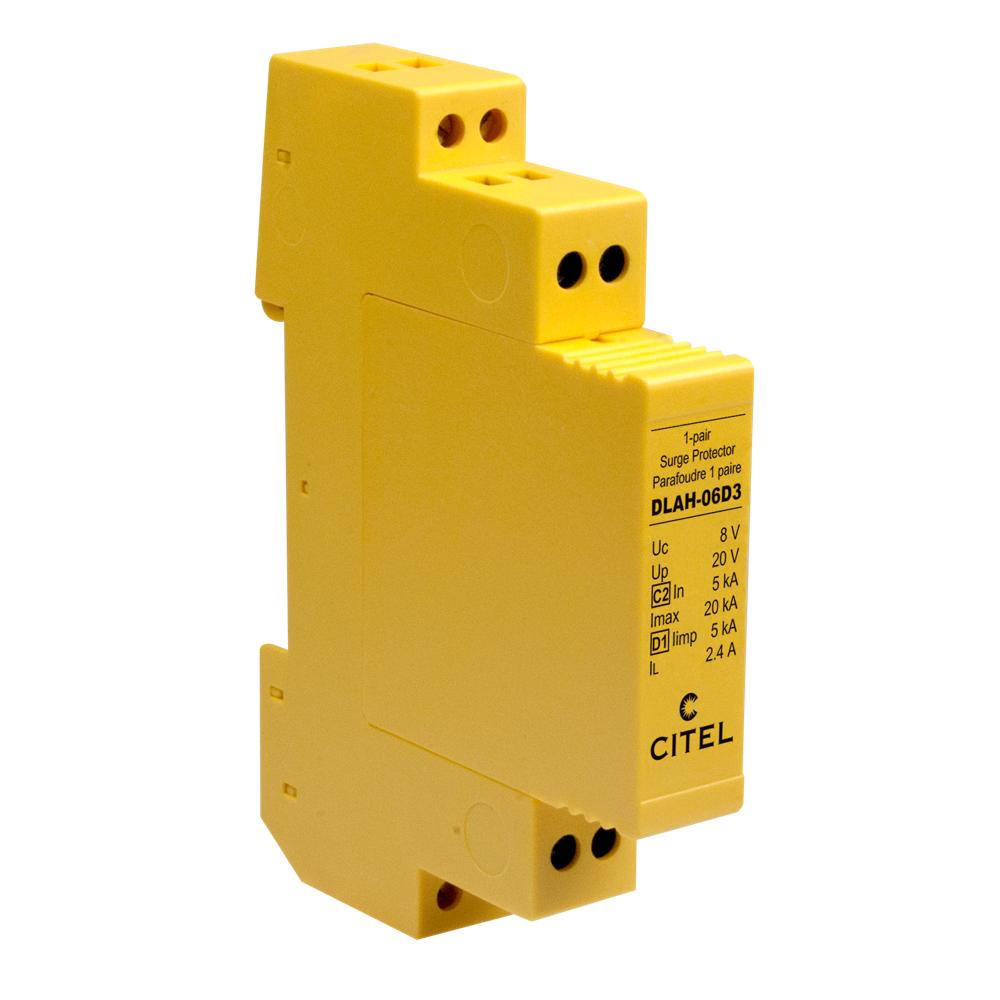

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLAH-06D3 (артикул 641001) из серии DLA предназначено для защиты одной пары (1-парное исполнение) линий передачи данных и телекоммуникационного оборудования от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель специально разработана для работы в цепях с дистанционным питанием (версия DLAH), что позволяет ей пропускать повышенный линейный ток до 2,4 А. Устройство обеспечивает надежную защиту экранированного провода и соответствует строгим международным и российским стандартам IEC 61643-21 и ГОСТ IEC 61643-21-2014.
УЗИП CITEL DLAH-06D3 построено по модульному принципу со сменными защитными элементами, что упрощает обслуживание и восстановление системы после срабатывания. Устройство монтируется на стандартную DIN-рейку 35 мм (EN60715) и подключается к линии с помощью винтовых зажимов, рассчитанных на сечение провода от 0,4 до 1,5 мм². Благодаря низкому номинальному напряжению (Un=6 В) и высокому уровню защиты (Up=20 В), данная модель идеально подходит для защиты низковольтных интерфейсов, таких как RS422 и RS485, а также других чувствительных линий передачи данных. Устройство способно отводить значительные импульсные токи: номинальный ток разряда (8/20 мкс) составляет 5 кА, максимальный — 20 кА, а импульсный ток 10/350 мкс достигает 5 кА, что гарантирует надежную защиту даже в условиях прямого удара молнии.
Области применения
- Защита промышленных сетей передачи данных с интерфейсами RS-422 и RS-485 (например, в системах автоматизации зданий, промышленных контроллерах).
- Оборудование систем безопасности: видеонаблюдение (CCTV), системы контроля доступа (СКУД) и охранно-пожарная сигнализация, использующие линии передачи данных с дистанционным питанием.
- Телекоммуникационное оборудование, требующее гальванической развязки и защиты линий с дистанционным питанием (например, удаленные концентраторы, базовые станции).
- Защита линий связи в системах «Умный дом» и автоматизации, где требуется высокая надежность и устойчивость к помехам.
- Промышленные объекты и инфраструктурные проекты, где необходима защита низковольтных сигнальных цепей от грозовых перенапряжений.
Ключевые особенности
- Сменные модули для быстрого восстановления защиты без демонтажа корпуса.
- Повышенный рабочий ток линии до 2,4 А, что позволяет использовать устройство в цепях с дистанционным питанием.
- Низкий уровень защиты Up=20 В, обеспечивающий безопасность чувствительной электроники.
- Защита как сигнальных пар, так и экранирующего провода.
- Соответствие стандартам IEC 61643-21 и ГОСТ IEC 61643-21-2014, а также UL497.
- Компактный корпус для монтажа на DIN-рейку с классом защиты IP20.
Технические характеристики
- Номинальное напряжение (Un): 6 В
- Максимальное рабочее напряжение (Uc): 8 В
- Максимальный линейный ток (IL): 2,4 А
- Номинальный ток разряда (8/20 мкс) (In): 5 кА
- Максимальный ток разряда (8/20 мкс) (Imax): 20 кА
- Импульсный ток (10/350 мкс) (Iimp): 5 кА
- Уровень защиты (Up): 20 В
- Максимальная частота (f max): > 3 МГц
- Вносимые потери: < 1 дБ
- Диапазон рабочих температур: -40 / +85 °C
- Тип окончания срока эксплуатации: короткое замыкание (КЗ)
