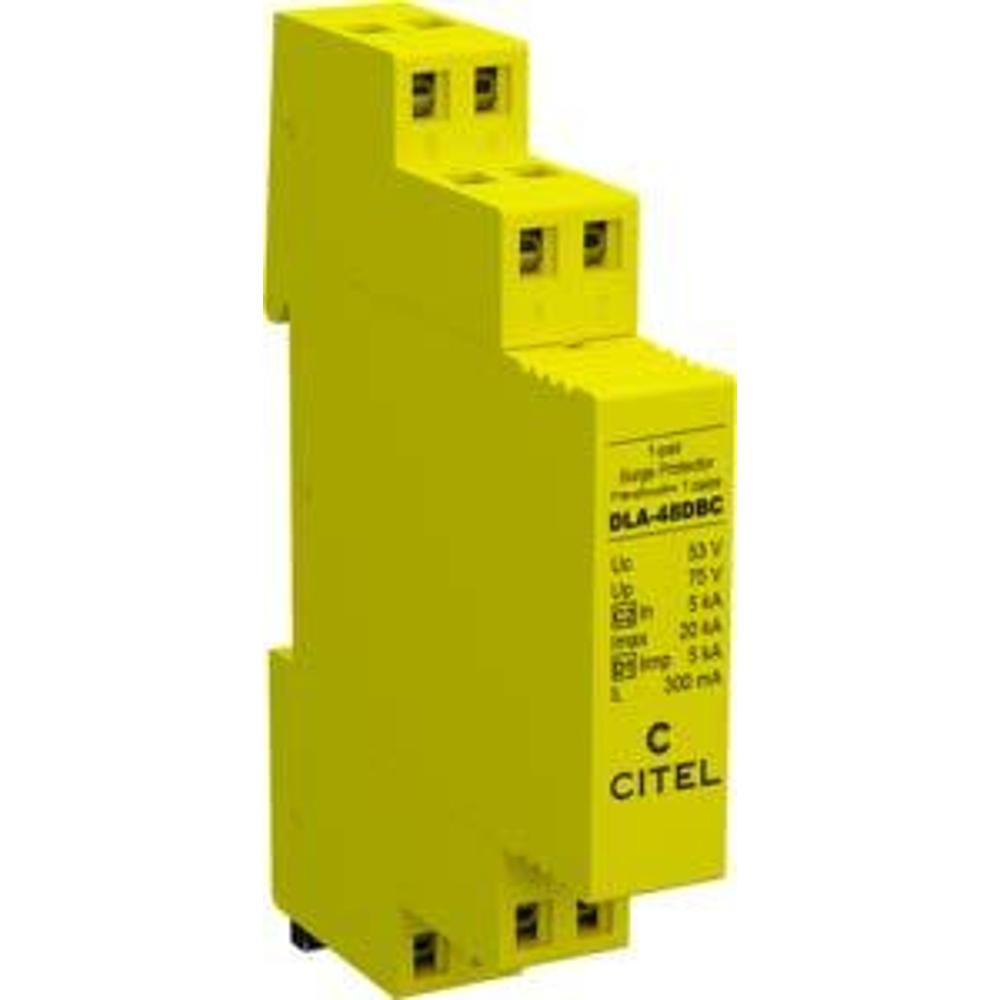

Устройство защиты от импульсных перенапряжений CITEL DLA-48DBC/R (артикул 6404214) представляет собой однопарный УЗИП для защиты линий передачи данных от импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами. Устройство предназначено для установки на DIN-рейку и обеспечивает надёжную защиту оборудования телекоммуникационных и промышленных сетей, работающих с номинальным напряжением 48 В. Прибор защищает как сигнальные проводники пары, так и экранирующий провод, предотвращая повреждение чувствительной электроники и обеспечивая бесперебойную передачу данных.
В основе работы УЗИП CITEL DLA-48DBC/R лежит комбинированная технология GDT (газовый разрядник) + ограничивающий диод, что обеспечивает эффективное ограничение импульсных перенапряжений при сохранении высокого быстродействия. Устройство выполнено в формате подключаемого модуля (plug-in DIN box) и монтируется на симметричную 35-мм рейку по стандарту EN 60715. Подключение к сети осуществляется через самозажимные пружинные клеммы с сечением проводников от 0,5 до 2,5 мм². УЗИП совместим с сетями Fipway, WorldFIP и FieldBus-h2, поддерживает частоты свыше 20 МГц и не вносит существенных потерь в линию (вносимые потери менее 1 дБ). Важной особенностью является отсутствие разрыва линии при срабатывании — защита работает без отключения канала передачи данных.
Области применения
- Защита промышленных сетей Fipway, WorldFIP и FieldBus-h2 от импульсных перенапряжений
- Оборудование телекоммуникационных систем и линий передачи данных с напряжением до 53 В постоянного тока
- Системы автоматизации и диспетчеризации на промышленных объектах
- Защита экранированных кабельных линий связи и интерфейсов передачи данных
- Установка в распределительных шкафах и щитах на DIN-рейку 35 мм
Ключевые особенности
- Комбинированная технология защиты GDT + ограничивающий диод
- Защита одной пары проводников с дополнительной защитой экрана
- Работа без отключения линии передачи данных
- Самозажимные пружинные клеммы для быстрого монтажа
- Соответствие стандартам IEC 61643-21, EN 61643-21 и UL497A
- Сменный защитный модуль DLAM-48dBC для удобства обслуживания
Технические характеристики
- Номинальное напряжение линии (Un): 48 В
- Максимальное рабочее напряжение DC (Uc): 53 В
- Максимальная частота (f max.): более 20 МГц
- Вносимые потери: менее 1 дБ
- Максимальный ток нагрузки (IL): 300 мА
- Максимальный разрядный ток (Imax, 8/20 мкс): 20 кА
- Импульсный ток (Iimp, 10/350 мкс, категория D1): 5 кА
- Номинальный разрядный ток (In, категория C2): 5 кА
- Уровень защиты (Up, линия/линия, категория C3): 75 В
- Максимальная ёмкость (C): менее 50 пФ
- Сопротивление линии: менее 4,7 Ом
- Степень защиты: IP20
- Диапазон рабочих и складских температур: от −40 до +85 °C
- Материал корпуса: термопластик UL94 V-0
- Режим отказа: короткое замыкание
- Индикатор отключения: прерывание передачи (режим по умолчанию 2)
- Вес: 0,065 кг
