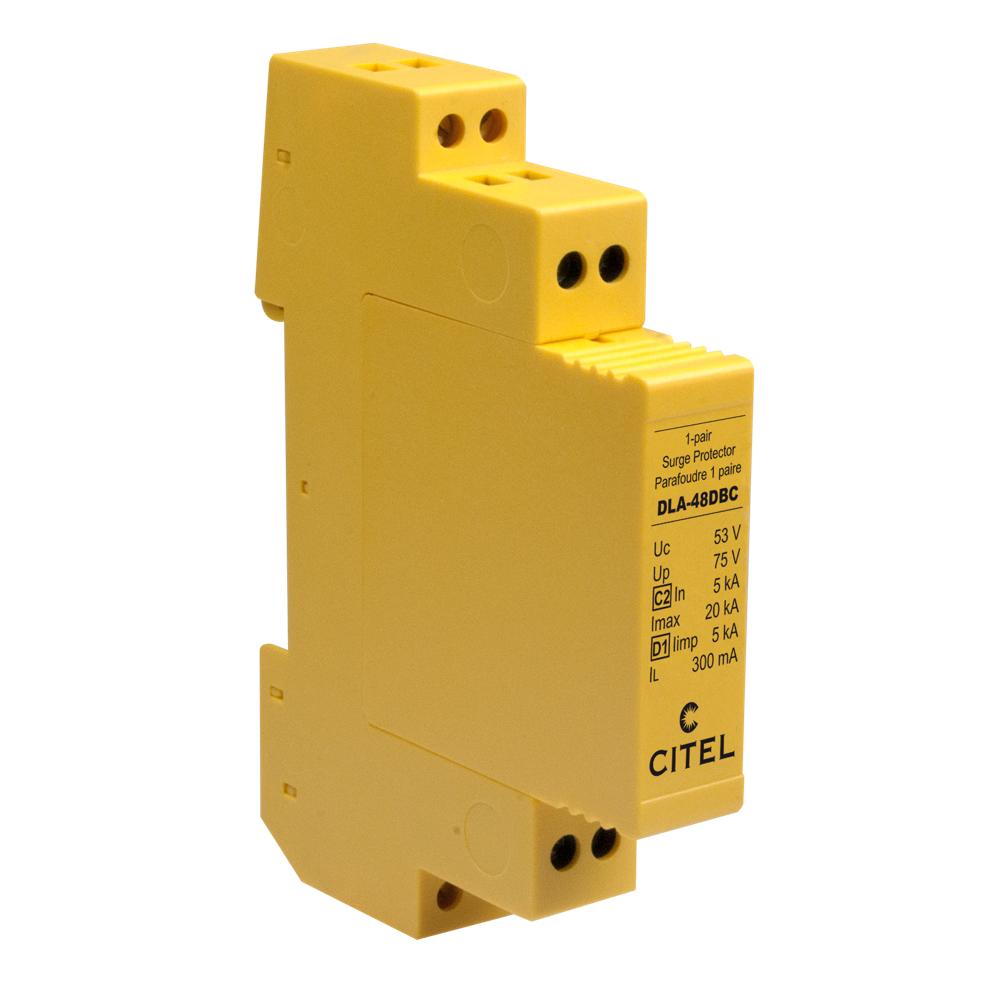

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA-48DBC (артикул 640421) предназначено для защиты одной пары сигнальных линий передачи данных от опасных импульсных перенапряжений, вызванных грозовыми разрядами, коммутационными процессами или наводками от силового оборудования. Устройство монтируется на стандартную DIN-рейку 35 мм и обеспечивает надёжную защиту как сигнальных проводников, так и экранирующей оплётки кабеля, предотвращая повреждение подключённого оборудования и сбои в передаче данных.
В основе работы УЗИП DLA-48DBC лежит комбинированная технология защиты, объединяющая газовый разрядник и ограничительный диод. Такое сочетание обеспечивает эффективное ограничение импульсных перенапряжений до безопасного уровня 75 В при номинальном напряжении линии 48 В и максимальном рабочем напряжении 53 В постоянного тока. Устройство рассчитано на сети Fipway, WorldFIP и FieldBus-h2, поддерживает частоты свыше 20 МГц с вносимыми потерями менее 1 дБ, что делает его пригодным для высокоскоростных линий передачи данных. Подключение осуществляется через винтовые зажимы, рассчитанные на провод сечением от 0,5 до 2,5 мм². Важной особенностью является отсутствие отключения линии при срабатывании защиты — устройство работает по принципу короткого замыкания, шунтируя избыточный импульс на землю без разрыва сигнальной цепи. Заменяемый модуль DLAM-48dBC позволяет быстро восстановить работоспособность устройства после срабатывания без демонтажа всего корпуса.
Области применения
- Защита линий промышленных сетей Fipway, WorldFIP и FieldBus-h2 от импульсных перенапряжений
- Системы промышленной автоматизации и АСУ ТП с полевыми шинами передачи данных
- Телекоммуникационные и информационные линии связи, включая экранированные кабели
- Объекты с повышенным риском грозовых разрядов: промышленные площадки, объекты энергетики, транспортная инфраструктура
- Защита оборудования на вводах сигнальных линий в шкафах автоматики и связи
Ключевые особенности
- Комбинированная защита на основе газового разрядника и ограничительного диода
- Защита экранированного провода (1 пара + экранирование)
- Работа без отключения линии — защита действием короткого замыкания
- Быстросменный защитный модуль DLAM-48dBC
- Соответствие стандартам IEC 61643-21, EN 61643-21 и UL497A, сертификация UL listed и EAC
Технические характеристики
- Артикул: 640421
- Производитель: CITEL
- Серия: DLA
- Тип устройства: УЗИП для линий данных на DIN-рейку
- Номинальное напряжение линии (Un): 48 В
- Макс. рабочее напряжение DC (Uc): 53 В
- Макс. частота (f max.): > 20 МГц
- Вносимые потери: < 1 дБ
- Макс. линейный ток (IL): 300 мА
- Номинальный ток разряда (In): 5 кА
- Макс. ток разряда (Imax): 20 кА
- Уровень защиты (Up): 75 В
- Сопротивление линии: < 4,7 Ом
- Технология: газовый разрядник + ограничительный диод
- Конфигурация УЗИП: 1 пара + экранирование
- Подсоединение к сети: винтовой зажим 0,5–2,5 мм²
- Монтаж: симметричная DIN-рейка 35 мм (EN 60715)
- Материал корпуса: термопластик UL94 V-0
- Уровень защиты корпуса: IP20
- Действие защиты: короткое замыкание
- Модуль замены: DLAM-48dBC
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497A
- Сертификация: UL listed / EAC
