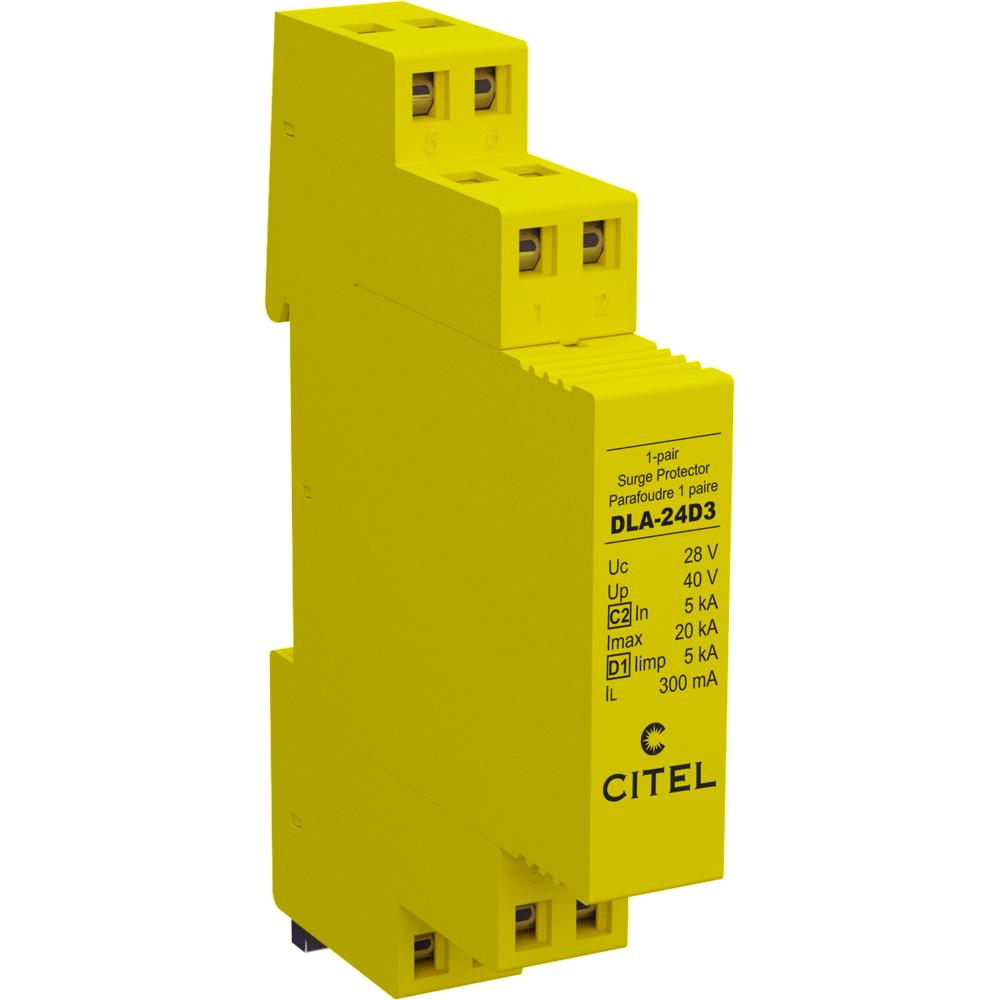

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA-24D3/R (артикул 6401034) предназначено для надежной защиты одной пары сигнальных линий и экранированного провода в системах телекоммуникаций и промышленной автоматизации. Основная функция устройства — отвод опасных импульсных токов, вызванных ударами молнии или коммутационными помехами, на землю, обеспечивая сохранность дорогостоящего оборудования и бесперебойность передачи данных.
УЗИП серии DLA построено на сменных модулях, что упрощает обслуживание и замену без демонтажа всей линии. Принцип работы основан на ограничении напряжения до безопасного уровня (Up = 40 В), при этом устройство не прерывает сигнальную линию в штатном режиме, что гарантирует непрерывность связи. Модель DLA-24D3/R рассчитана на номинальное напряжение 24 В и оптимизирована для сетей с токовыми петлями 4-20 мА, а также для интерфейсов RS-232 и RS-485. Подключение осуществляется через самозажимные пружинные контакты (версия /R), что ускоряет монтаж на DIN-рейку 35 мм (EN60715) и обеспечивает надежное соединение проводов сечением 0.4-1.5 мм².
Области применения
- Защита линий промышленных интерфейсов RS-232, RS-422 и RS-485 в системах АСУ ТП.
- Обеспечение безопасности токовых петель 4-20 мА в датчиках, контроллерах и измерительных приборах.
- Грозозащита оборудования телеметрии, SCADA-систем и удаленного мониторинга.
- Защита сигнальных цепей в системах пожарной и охранной сигнализации, а также контроля доступа.
- Монтаж в распределительных щитах и шкафах автоматизации на промышленных объектах и в зданиях.
Ключевые особенности
- Сменный модуль: позволяет быстро восстановить защиту без демонтажа базового блока и переподключения проводов.
- Защита экранированного провода: обеспечивает дополнительный отвод помех с экрана кабеля, повышая помехоустойчивость линии.
- Высокая пропускная способность: выдерживает импульсный ток до 5 кА (10/350 мкс) и максимальный ток разряда 20 кА (8/20 мкс).
- Самозажимные контакты (версия /R): ускоряют и упрощают монтаж, исключая необходимость использования инструмента для затяжки винтов.
- Широкий температурный диапазон: стабильная работа при температурах от -40°C до +85°C.
Технические характеристики
- Номинальное напряжение (Un): 24 В
- Максимальное рабочее напряжение (Uc): 28 В
- Максимальный ток линии (IL): 300 мА
- Номинальный ток разряда (8/20 мкс) (In): 5 кА
- Максимальный ток разряда (8/20 мкс) (Imax): 20 кА
- Импульсный ток (10/350 мкс) (Iimp): 5 кА
- Уровень защиты (Up): 40 В
- Максимальная частота (f max): > 3 МГц
- Вносимые потери: < 1 дБ
- Тип подключения: самозажимные пружинные клеммы (сечение провода 0.4-1.5 мм²)
- Диапазон рабочих температур: -40°C / +85°C
- Степень защиты корпуса: IP20
- Соответствие стандартам: IEC 61643-21, UL497A, ГОСТ IEC 61643-21-2014
