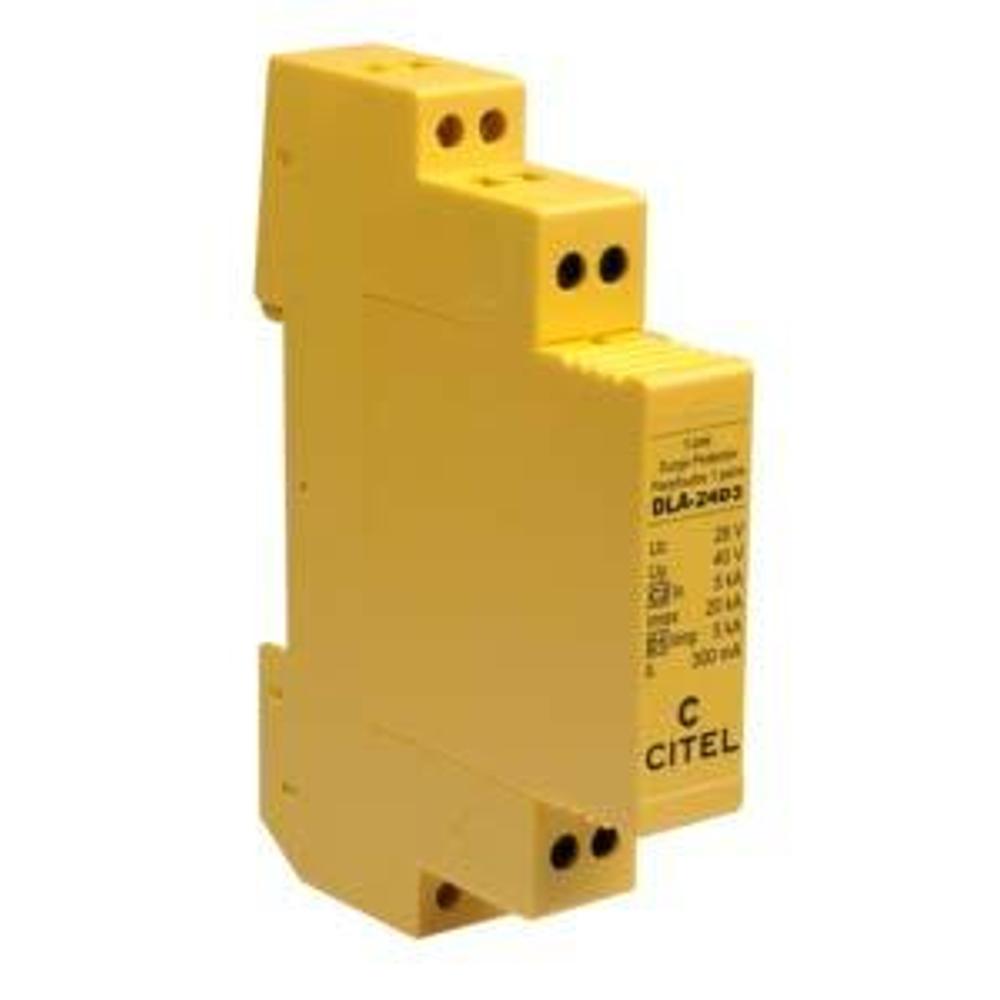

Устройство защиты от импульсных перенапряжений УЗИП CITEL DLA-24D3-Ex (артикул 897014) предназначено для защиты линий передачи данных и телекоммуникационного оборудования от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель обеспечивает надежное отведение опасных импульсных токов, предотвращая выход из строя дорогостоящей аппаратуры в промышленных и коммерческих системах связи.
Устройство построено на гибридной технологии с использованием трехэлектродной газовой трубки (G) и фиксирующего диода (D), что обеспечивает высокую скорость срабатывания и эффективное ограничение перенапряжений. Модель DLA-24D3-Ex рассчитана на максимальное постоянное рабочее напряжение 24 В и предназначена для установки в цепях с номинальным напряжением до 24 В постоянного тока. Подключение производится через винтовые клеммы с сечением провода от 0,5 до 2,5 мм² (AWG 20-13). Устройство монтируется на симметричную DIN-рейку и требует обязательного подключения к системе уравнивания потенциалов через одну из трех доступных точек заземления. Корпус имеет степень защиты IP20 и предназначен исключительно для использования внутри помещений.
Области применения
- Защита портов Ethernet, RS-485, RS-232 и других интерфейсов передачи данных в промышленных сетях (SCADA, АСУ ТП).
- Обеспечение безопасности телекоммуникационного оборудования (маршрутизаторов, коммутаторов, модемов) на базовых станциях и в серверных помещениях.
- Защита измерительных приборов, датчиков и контроллеров в системах автоматизации зданий (BMS) и промышленной автоматики.
- Применение в системах видеонаблюдения (CCTV) для защиты видеорегистраторов и IP-камер от наведенных перенапряжений по сигнальным линиям.
- Использование в системах безопасности и контроля доступа (СКУД) для защиты контроллеров и считывателей.
Ключевые особенности
- Гибридная схема защиты на основе газового разрядника и фиксирующего диода для быстрого и точного ограничения перенапряжений.
- Компактный модульный корпус для установки на стандартную DIN-рейку, что упрощает монтаж в шкафах автоматики.
- Широкий диапазон рабочих температур от -40°C до +85°C, обеспечивающий стабильную работу в экстремальных условиях.
- Возможность подключения проводов сечением до 2,5 мм² для обеспечения надежного электрического контакта.
- Специализированное исполнение для защиты цепей с напряжением 24 В постоянного тока, что делает его идеальным выбором для большинства промышленных интерфейсов.
Технические характеристики
- Артикул: 897014
- Производитель: CITEL
- Максимальное постоянное рабочее напряжение (Uc): 24 В
- Тип защитных элементов: 3-электродная газовая трубка (G) + фиксирующий диод (D)
- Максимальный ток нагрузки (IL): 0,3 А
- Сечение подключаемого провода: 0,5 - 2,5 мм² (AWG 20-13)
- Момент затяжки винтовых клемм: 0,5 Нм (4,4 Lb-In)
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Способ монтажа: на DIN-рейку (симметричная)
- Максимальная высота установки над уровнем моря: 2000 м
- Условия эксплуатации: только для использования внутри помещений
