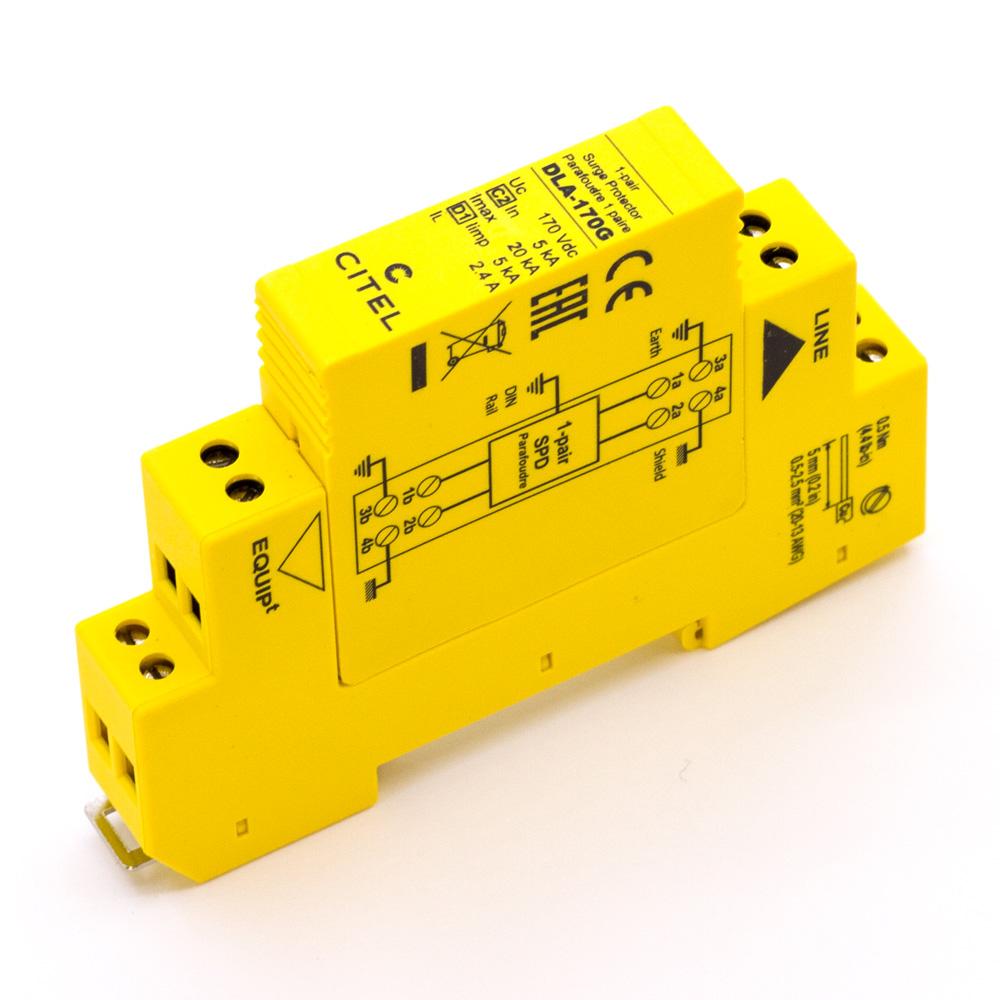

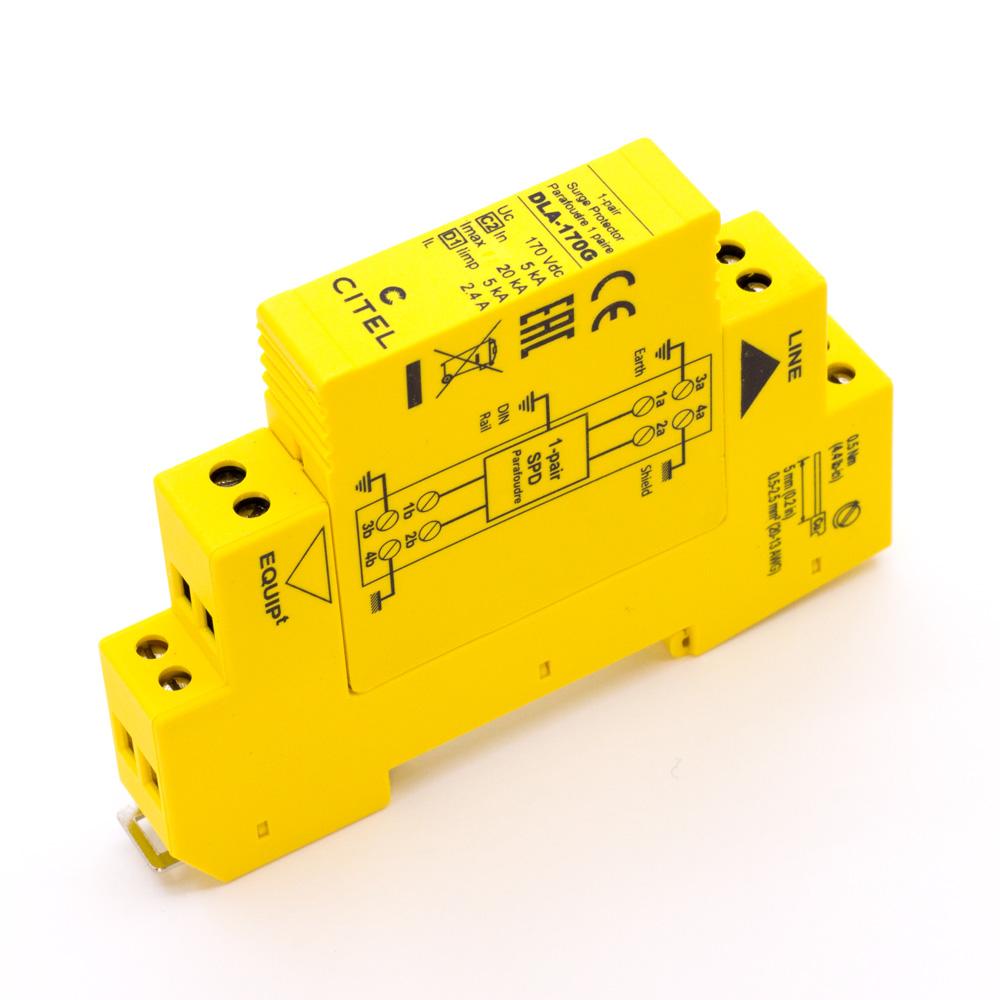

Устройство защиты от импульсных перенапряжений CITEL DLA-170G (арт. 640165) предназначено для надёжной защиты чувствительного телекоммуникационного и сетевого оборудования от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — отведение опасных импульсных токов на землю, предотвращая их проникновение в линии передачи данных и телефонные линии, тем самым обеспечивая бесперебойную работу и продлевая срок службы подключённого оборудования.
Устройство выполнено в формате для монтажа на стандартную DIN-рейку 35 мм, что обеспечивает удобную и компактную установку в распределительные щиты и телекоммуникационные стойки. Принцип работы основан на использовании высокоэффективных защитных компонентов, которые в нормальном режиме не влияют на сигнал, а при возникновении опасного импульса мгновенно срабатывают, ограничивая напряжение до безопасного уровня. Модель DLA-170G обеспечивает защиту одной пары проводников и экрана, поддерживает непрерывность линии (без её отключения) и совместима с широким спектром сетей, включая RTC, ADSL2, VDSL2 и SHDSL, благодаря высокой максимальной частоте работы.
Области применения
- Защита абонентских линий (RTC) и модемов xDSL (ADSL2, VDSL2, SHDSL) в жилых, коммерческих и промышленных зданиях.
- Обеспечение безопасности телекоммуникационного оборудования на узлах связи и в серверных комнатах.
- Интеграция в системы автоматизации зданий (АСУ ТП) для защиты линий передачи данных.
- Установка в распределительные щиты объектов, требующих повышенной надёжности связи: банки, data-центры, диспетчерские пункты.
- Защита сетевой инфраструктуры малых офисов и домашних сетей от грозовых перенапряжений, приходящих по телефонным линиям.
Ключевые особенности
- Сменный модуль защиты: Конструкция со сменным защитным картриджем (DLAM-170G) позволяет быстро восстановить работоспособность устройства после срабатывания.
- Высокая пропускная способность: Максимальная рабочая частота >100 МГц и низкие вносимые потери (<1 дБ) гарантируют минимальное влияние на качество передаваемого сигнала.
- Надёжная защита: Соответствие международным стандартам IEC 61643-21, ГОСТ IEC 61643-21-2014 и UL497 подтверждает высокий уровень безопасности и качества.
- Широкий температурный диапазон: Стабильная работа в условиях от -40°C до +85°C позволяет использовать устройство в неотапливаемых помещениях и в регионах с суровым климатом.
- Удобный монтаж и подключение: Крепление на DIN-рейку и винтовые зажимы для проводов сечением 0.4-1.5 мм² упрощают установку и обслуживание.
Технические характеристики
- Артикул производителя: 640165
- Максимальное длительное рабочее напряжение (Uc): 170 В
- Номинальное линейное напряжение (Un): 150 В
- Конфигурация защиты: 1 пара + экранирование
- Номинальный ток разряда (8/20 мкс), In: 5 кА
- Максимальный ток разряда (8/20 мкс), Imax: 20 кА
- Импульсный ток (10/350 мкс), Iimp: 5 кА
- Уровень защиты при In, Up: ≤ 750 В
- Максимальный линейный ток (IL): 300 мА
- Максимальная частота (f max): > 100 МГц
- Вносимые потери: < 1 дБ
- Способ монтажа: На симметричную DIN-рейку 35 мм (EN60715)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20
- Индикация окончания срока службы: Короткое замыкание (КЗ) защищаемой линии
