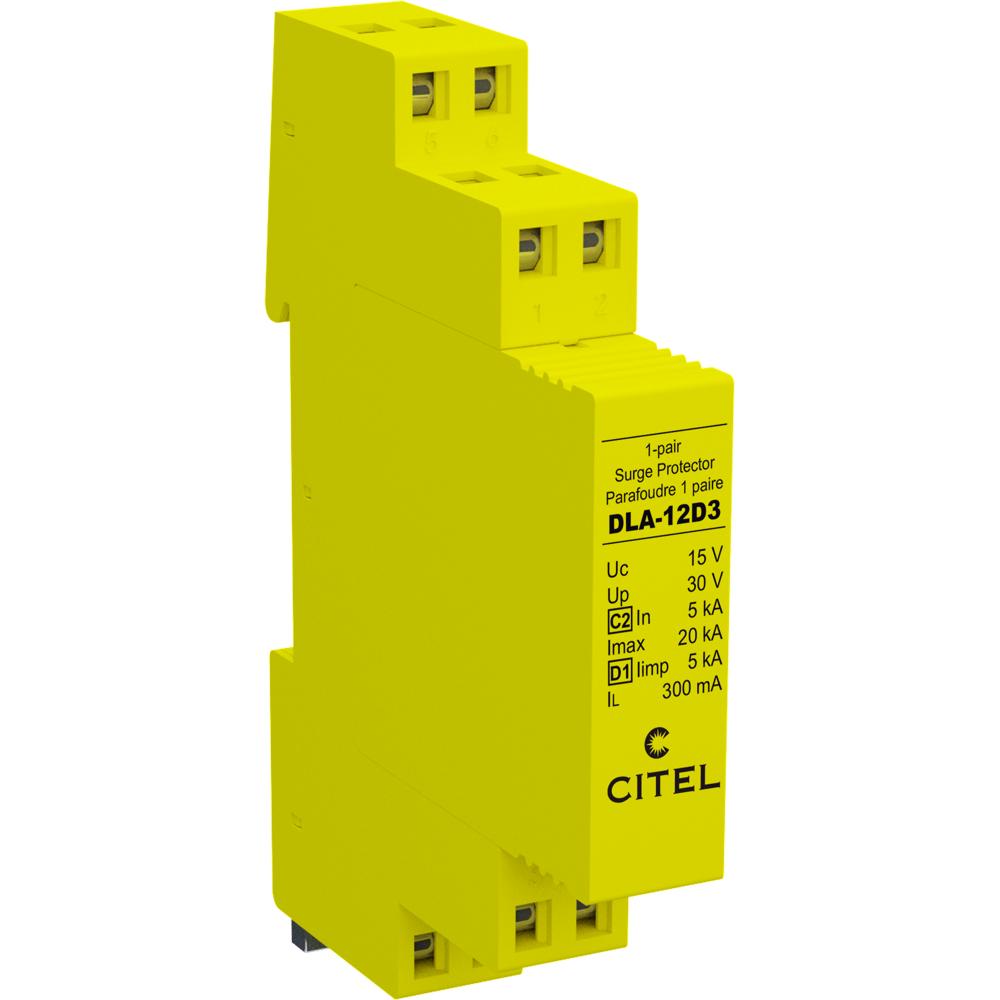

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA-12D3/R (артикул 6402014) предназначено для надежной защиты оборудования телекоммуникаций и линий передачи данных от разрушительного воздействия грозовых разрядов и коммутационных помех. Эта модель обеспечивает защиту одной витой пары в цепях с номинальным напряжением 12 В, эффективно отводя опасные импульсы тока на землю и предотвращая выход из строя дорогостоящей аппаратуры. Благодаря конструкции на DIN-рейку и использованию самозажимных контактов, устройство обеспечивает быстрый и удобный монтаж в стандартных распределительных щитах.

УЗИП серии DLA от CITEL построено на базе сменных модулей, что упрощает техническое обслуживание и замену элементов после отработки ресурса. Принцип работы основан на ограничении перенапряжения до безопасного уровня (Up = 30 В) с последующим автоматическим восстановлением цепи. Устройство специально разработано для защиты экранированных проводов и не требует отключения линии при замене модуля, что критически важно для непрерывных процессов. Модель DLA-12D3/R идеально подходит для сетей RS-232 и RS-485, обеспечивая защиту в системах промышленной автоматизации, контроля доступа и сбора данных. Устройство полностью соответствует международным стандартам IEC 61643-21 и UL497A, а также российскому ГОСТ IEC 61643-21-2014.

Области применения

• Защита интерфейсов RS-232 и RS-485 в системах промышленной автоматизации и управления.
• Обеспечение безопасности линий связи в системах контроля доступа (СКУД) и видеонаблюдения.
• Защита оборудования в системах сбора данных (SCADA) и телеметрии.
• Применение в контроллерах, программируемых логических контроллерах (ПЛК) и периферийных устройствах.
• Монтаж в телекоммуникационных шкафах и распределительных щитах на предприятиях и в офисах.

Ключевые особенности

• Монтаж на стандартную DIN-рейку 35 мм (EN60715) с самозажимными контактами для быстрого подключения.
• Сменный защитный модуль, обеспечивающий простоту обслуживания и замены без демонтажа корпуса.
• Защита экранированного провода и непрерывность линии при извлечении модуля (версия DLA).
• Высокая импульсная стойкость: Iimp 5 кА (10/350 мкс), In 5 кА (8/20 мкс), Imax 20 кА.
• Низкий уровень защиты Up = 30 В, гарантирующий безопасность чувствительного оборудования.
• Широкий диапазон рабочих температур от -40°C до +85°C и степень защиты IP20.

Технические характеристики

• Номинальное напряжение (Un): 12 В
• Максимальное рабочее напряжение (Uc): 15 В
• Максимальный ток линии (IL): 300 мА
• Номинальный ток разряда (8/20 мкс) (In): 5 кА
• Максимальный ток разряда (8/20 мкс) (Imax): 20 кА
• Импульсный ток (10/350 мкс) (Iimp): 5 кА
• Уровень защиты (Up): 30 В
• Максимальная частота (f max): > 3 МГц
• Вносимые потери: < 1 дБ
• Сечение подключаемых проводов: 0.4 - 1.5 мм² (самозажимные контакты)
• Рабочая температура: -40 / +85 °C
• Степень защиты: IP20
• Материал корпуса: Термопластик UL94-V0
