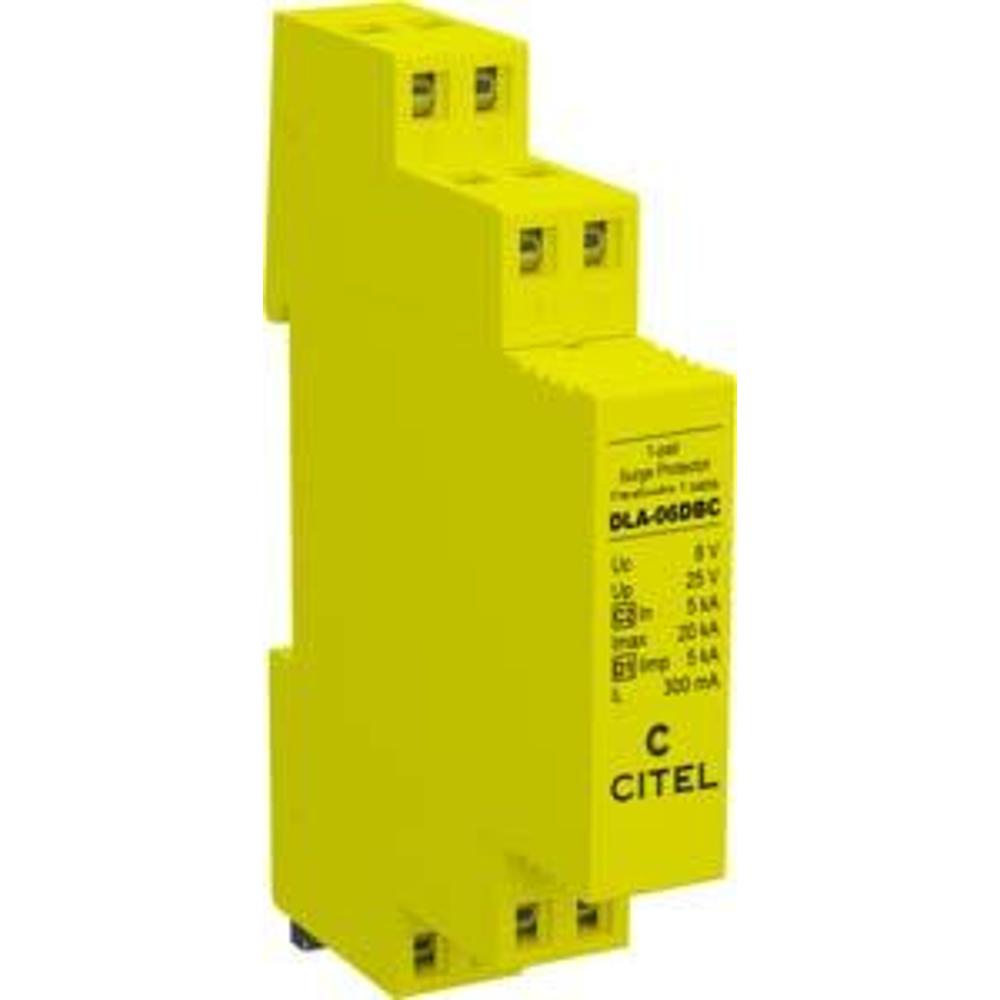

Устройство защиты от импульсных перенапряжений УЗИП CITEL DLA-06DBC/R (6401214)

Артикул: 6401214 Снят с производства
Цена товара:
Цена по запросу
Общая цена:
0 ₽
Срок поставки: 4-8 недель
Краткое описание
УЗИП для защиты телекоммуникационных линий и сетей 10BaseT от грозовых и коммутационных импульсов. Защита пары проводников и экрана, работа без разрыва линии. Технология GDT + диод, Imax 20 кА, Up от 20 В. Монтаж на DIN-рейку, сменный модуль.

Описание

Устройство защиты от импульсных перенапряжений CITEL DLA-06DBC/R (артикул 6401214) предназначено для защиты одной пары проводников телекоммуникационных и информационных линий от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП обеспечивает надёжную защиту экранированного провода и подключаемого оборудования, ограничивая амплитуду импульсных помех до безопасного для аппаратуры уровня. Устройство выполнено в формате plug-in модуля, устанавливаемого на DIN рейку, что упрощает монтаж, обслуживание и замену защитного элемента без демонтажа всей системы.

В основе работы устройства лежит комбинированная технология GDT (газовый разрядник) + ограничительный диод, обеспечивающая эффективное отведение импульсных токов и точное ограничение напряжения. УЗИП подключается к сети через самозажимные пружинные клеммы с сечением проводников от 0,5 до 2,5 мм², что ускоряет и упрощает монтаж. Устройство совместимо с сетями MIC/T2 и 10BaseT, работает без отключения линии (без разрыва передачи данных) и соответствует требованиям стандартов IEC 61643-21, EN 61643-21 и UL497A. При выходе из строя срабатывает режим failsafe — короткое замыкание, а индикатор отключения сигнализирует о прерывании передачи. Замена защитного модуля производится с помощью сменного элемента DLAM-06dBC.

Области применения

  • Защита телекоммуникационных линий связи и передачи данных
  • Защита сетей MIC/T2 и 10BaseT от импульсных перенапряжений
  • Защита экранированных кабельных линий и подключаемого оборудования
  • Применение в системах промышленной автоматизации и связи на объектах с повышенным риском грозовых воздействий
  • Установка в распределительных шкафах и щитах на DIN рейку

Ключевые особенности

  • Монтаж на симметричную DIN рейку 35 мм (EN 60715)
  • Защита одной пары проводников + экрана
  • Работа без отключения линии передачи данных
  • Комбинированная технология GDT + ограничительный диод
  • Самозажимные пружинные клеммы подключения
  • Соответствие стандартам IEC 61643-21 / EN 61643-21 / UL497A

Технические характеристики

  • Номинальное напряжение линии (Un): 6 В
  • Максимальное рабочее напряжение DC (Uc): 8 В
  • Максимальная частота (f max.): > 20 МГц
  • Вносимые потери: < 1 дБ
  • Максимальный ток нагрузки (IL): 300 мА
  • Максимальный разрядный ток (Imax, 8/20 мкс): 20 кА
  • Импульсный ток (Iimp, 2×10/350 мкс, категория D1): 5 кА
  • Номинальный разрядный ток (In, категория C2): 5 кА
  • Уровень защиты Up (Line/Line, C3): 25 В
  • Уровень защиты Up (Line/PE, C3): 20 В
  • Максимальная ёмкость (C): < 50 пФ
  • Сопротивление линии: < 4,7 Ом
  • Степень защиты: IP20
  • Рабочая и складская температура: −40…+85 °C
  • Материал корпуса: термопласт UL94 V-0
  • Сменный модуль: DLAM-06dBC

Характеристики

Электрические характеристики
IL, максимальный линейный ток, А 0.3
Тип напряжения DC
Un, номинальное напряжение линии, В 6
Uc DC, макс. рабочее напр., В 8
Iimp(10/350), имп. ток на полюс, кА 5
In(8/20), номин. ток разряда, кА 5
Imax(8/20), макс. ток разряда, кА 20
Механические характеристики
Технология газовый разрядник + ограничительный диод
Способ монтажа DIN-рейка 35 мм
Степень защиты IPxx IP20
Стандарты
Производитель CITEL
