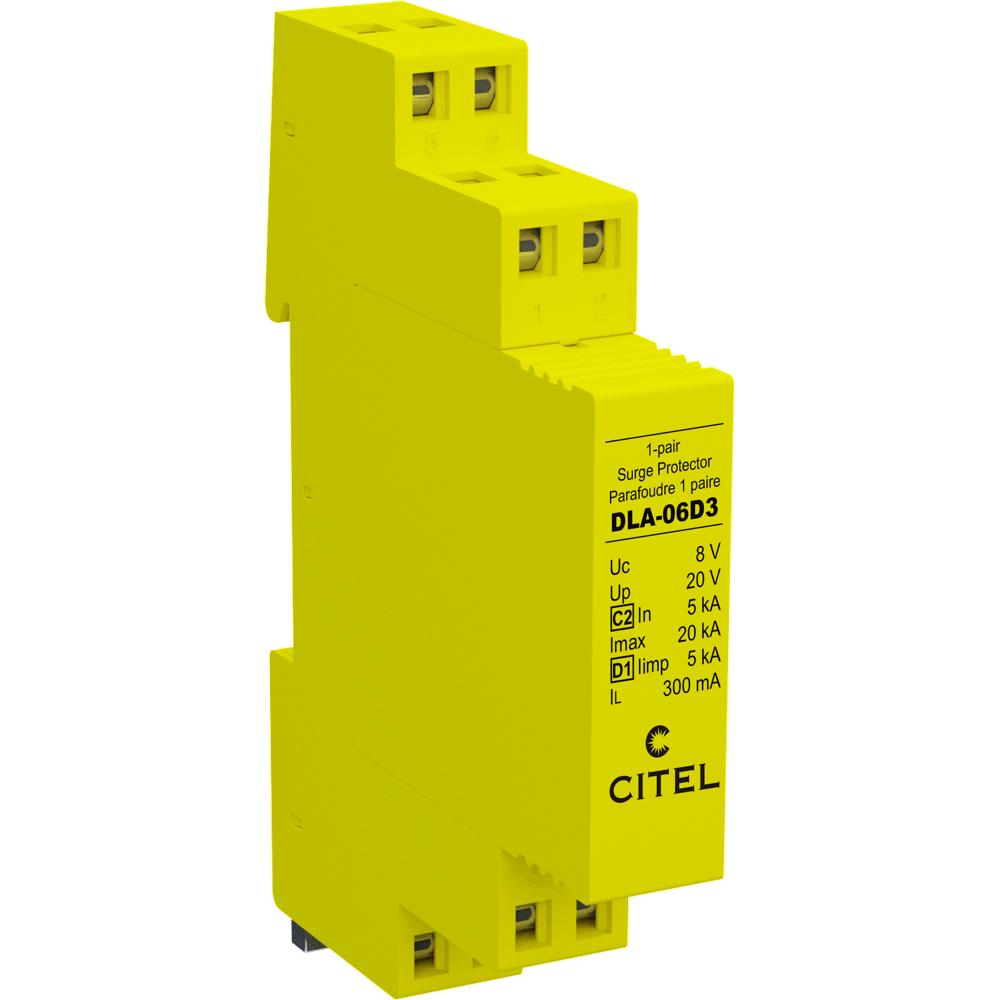

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA-06D3/R (артикул 6401014) предназначено для надежной защиты одной пары экранированных линий передачи данных и телекоммуникационного оборудования от разрушительного воздействия грозовых разрядов и коммутационных помех. Модель обеспечивает непрерывность линии и устанавливается на стандартную DIN-рейку, что делает ее идеальным решением для компактных и централизованных систем защиты в промышленных и коммерческих распределительных щитах.

УЗИП серии DLA от CITEL построено на сменных модулях, что упрощает техническое обслуживание и замену. Принцип работы основан на ограничении перенапряжения до безопасного уровня (Up = 20 В) при помощи газоразрядников и супрессоров. Модель DLA-06D3/R с номинальным напряжением 6 В специально разработана для низковольтных интерфейсов, таких как RS422 и RS485. Устройство поддерживает максимальную частоту сигнала до 3 МГц и оснащено пружинными клеммами (версия /R) для быстрого и надежного подключения проводов сечением от 0.4 до 1.5 мм². Защита экранированного провода осуществляется через отдельную клемму заземления, что критически важно для сохранения целостности сигнала в промышленных сетях.

Области применения

• Защита интерфейсов RS-422 и RS-485 в системах промышленной автоматизации и управления (SCADA, PLC).
• Оборудование для передачи данных по витой паре в системах безопасности (контроллеры доступа, видеонаблюдение).
• Телекоммуникационные линии и сети передачи данных с низким рабочим напряжением (до 6 В).
• Системы сбора данных и измерительные комплексы, чувствительные к импульсным помехам.
• Оборудование, работающее в сетях E1/T1, 10BaseT и других низковольтных интерфейсах.

Ключевые особенности

• Высокая пропускная способность: Выдерживает импульсный ток Iimp 5 кА (10/350 мкс) и максимальный ток разряда Imax 20 кА (8/20 мкс), обеспечивая надежную защиту даже при прямых ударах молнии.
• Удобство монтажа: Компактный корпус для установки на DIN-рейку 35 мм (EN60715) и пружинные клеммы (версия /R) ускоряют и упрощают инсталляцию без использования инструмента.
• Непрерывность линии: Устройство не разрывает защищаемую линию при отсутствии или замене сменного модуля (версия DLA), что критически важно для систем, где недопустимы перерывы связи.
• Защита экрана: Специализированная конструкция обеспечивает отвод токов помех с экрана кабеля, предотвращая их проникновение на сигнальные цепи.
• Соответствие стандартам: Полностью соответствует международным и российским стандартам IEC 61643-21, ГОСТ IEC 61643-21-2014 и UL497A, что гарантирует высокое качество и безопасность.

Технические характеристики

• Номинальное напряжение (Un): 6 В
• Максимальное рабочее напряжение (Uc): 8 В
• Максимальный рабочий ток (IL): 300 мА
• Максимальная частота (f max): > 3 МГц
• Вносимые потери: < 1 дБ
• Номинальный ток разряда (8/20 мкс) (In): 5 кА
• Максимальный ток разряда (8/20 мкс) (Imax): 20 кА
• Импульсный ток (10/350 мкс) (Iimp): 5 кА
• Уровень защиты (Up): 20 В
• Тип подключения: Пружинные клеммы (сечение провода 0.4-1.5 мм²)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
