Устройство защиты от импульсных перенапряжений CITEL DLA-06D3 (артикул 6401011) предназначено для надёжной защиты чувствительного телекоммуникационного и электронного оборудования, работающего в сетях передачи данных с низким номинальным напряжением. Его основная функция — отведение опасных импульсных токов, вызванных грозовыми разрядами или коммутационными перенапряжениями в промышленных сетях, на защитное заземление, тем самым предотвращая повреждение и выход из строя дорогостоящей аппаратуры.

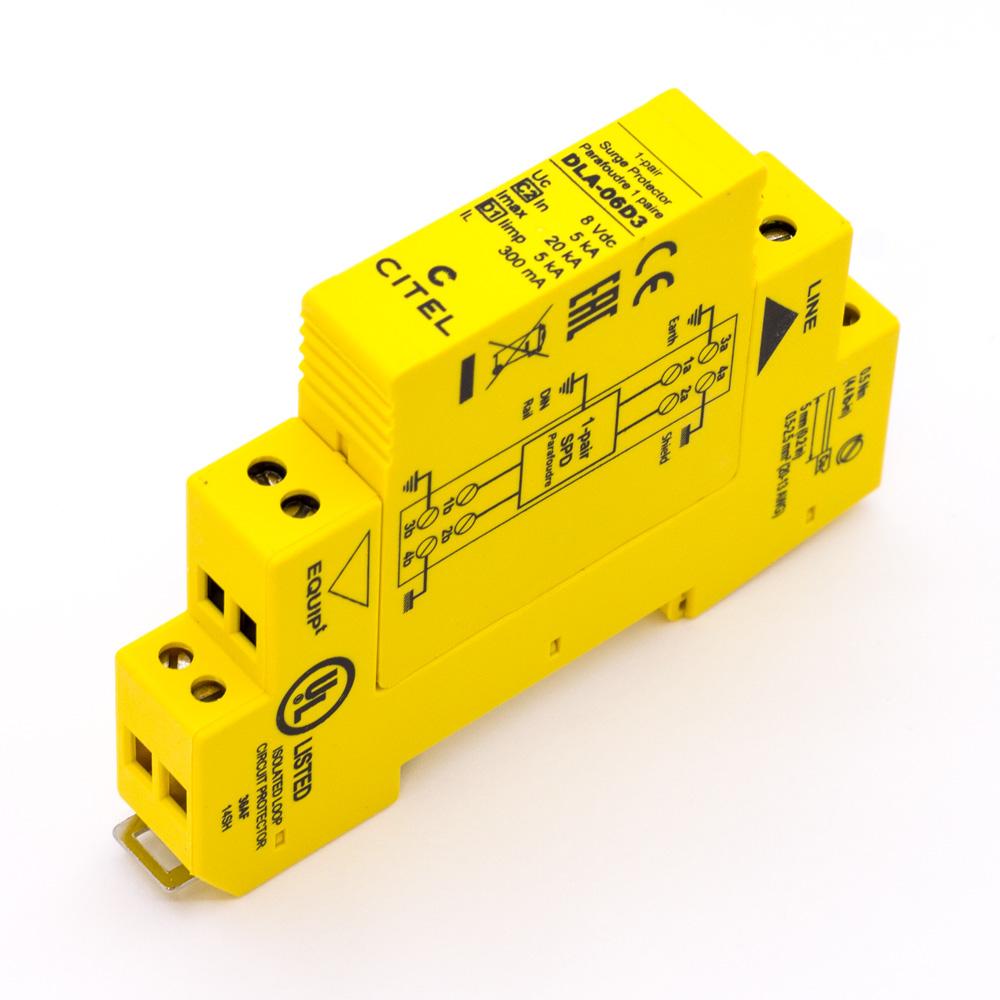

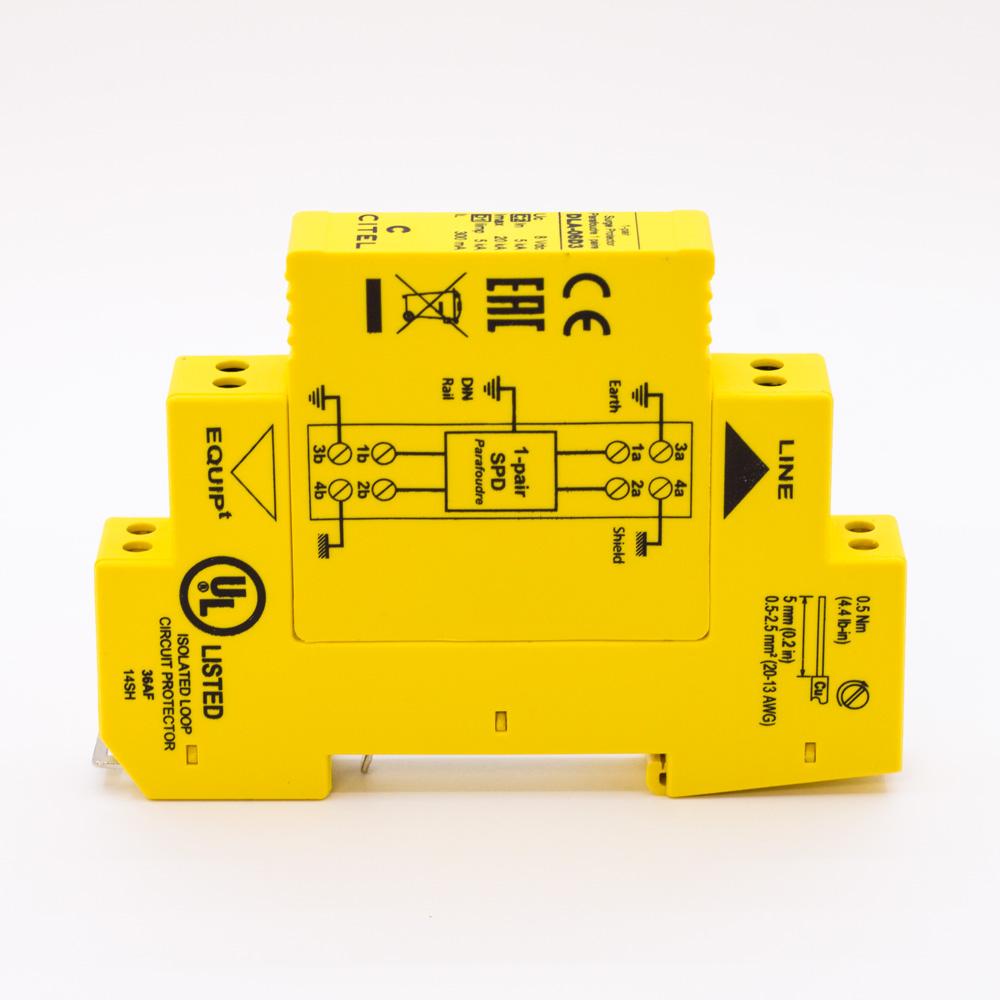

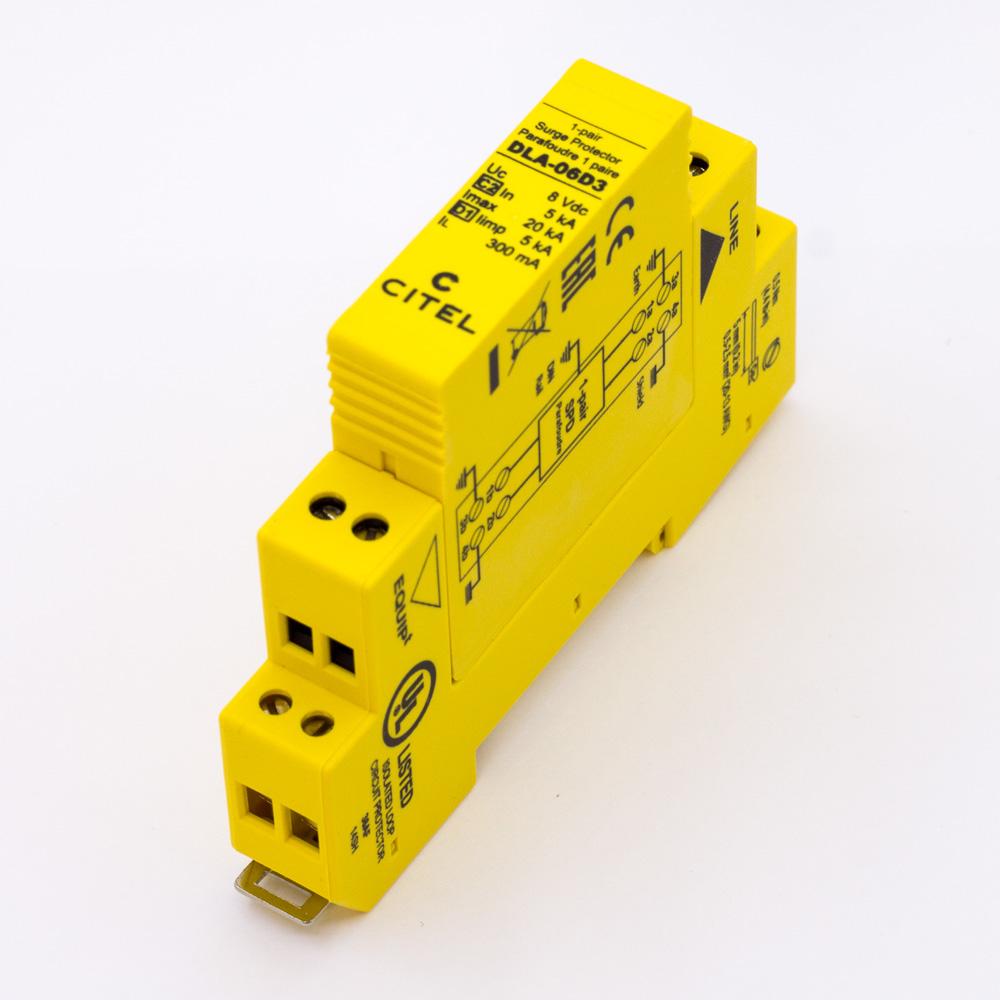

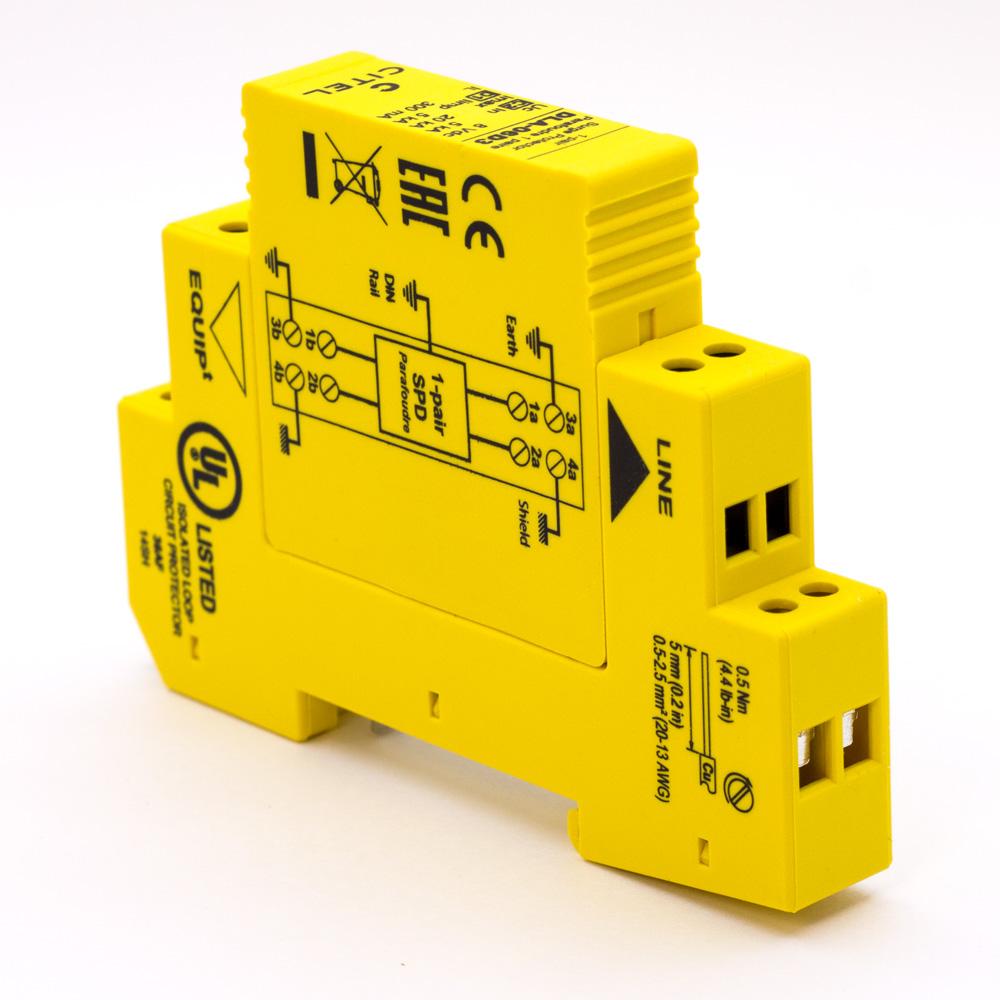

Устройство выполнено в компактном корпусе для монтажа на стандартную DIN-рейку 35 мм и использует сменный защитный модуль, что упрощает обслуживание. Принцип работы основан на быстром срабатывании варисторных или газоразрядных элементов внутри модуля при превышении порогового напряжения, шунтируя опасный импульс на землю. Оно обеспечивает защиту одной пары проводов (сигнал/сигнал) с экраном, поддерживает непрерывность линии при установленном модуле и совместимо с такими сетевыми интерфейсами, как RS-422 и RS-485. Подключение осуществляется к винтовым зажимам, рассчитанным на провод сечением от 0.4 до 1.5 мм².
Области применения
- Защита интерфейсов промышленной автоматики: RS-422, RS-485.
- Оборудование систем сбора данных и телеметрии.
- Системы сигнализации, контроля доступа и видеонаблюдения с цифровой передачей данных.
- Промышленные сети FieldBus и другие системы управления.
- Оборудование, работающее в сетях с номинальным напряжением до 6 В постоянного или переменного тока.
Ключевые особенности
- Сменный модуль: позволяет быстро восстановить защиту после срабатывания, заменой модуля DLAM-06D3.
- Непрерывность линии: защита работает без разрыва цепи (в отличие от версий DLAW), обеспечивая бесперебойную связь.
- Защита экрана: предусмотрено отдельное подключение экранирующей оплётки кабеля для отвода помех.
- Высокая пропускная способность: низкие вносимые потери (<1 дБ) и поддержка частот до 3 МГц.
- Сертификация по международным стандартам: соответствует IEC 61643-21, ГОСТ IEC 61643-21-2014 и UL497A.
Технические характеристики
- Номинальное линейное напряжение (Un): 6 В
- Максимальное длительное рабочее напряжение (Uc): 8 В
- Максимальный ток нагрузки (IL): 300 мА
- Номинальный ток разряда (8/20 мкс), In: 5 кА
- Максимальный ток разряда (8/20 мкс), Imax: 20 кА
- Импульсный ток (10/350 мкс), Iimp: 5 кА
- Уровень защиты при In, Up: ≤ 20 В
- Максимальная частота, f max: > 3 МГц
- Вносимые потери: < 1 дБ
- Способ монтажа: на симметричную DIN-рейку 35 мм (EN60715)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20
