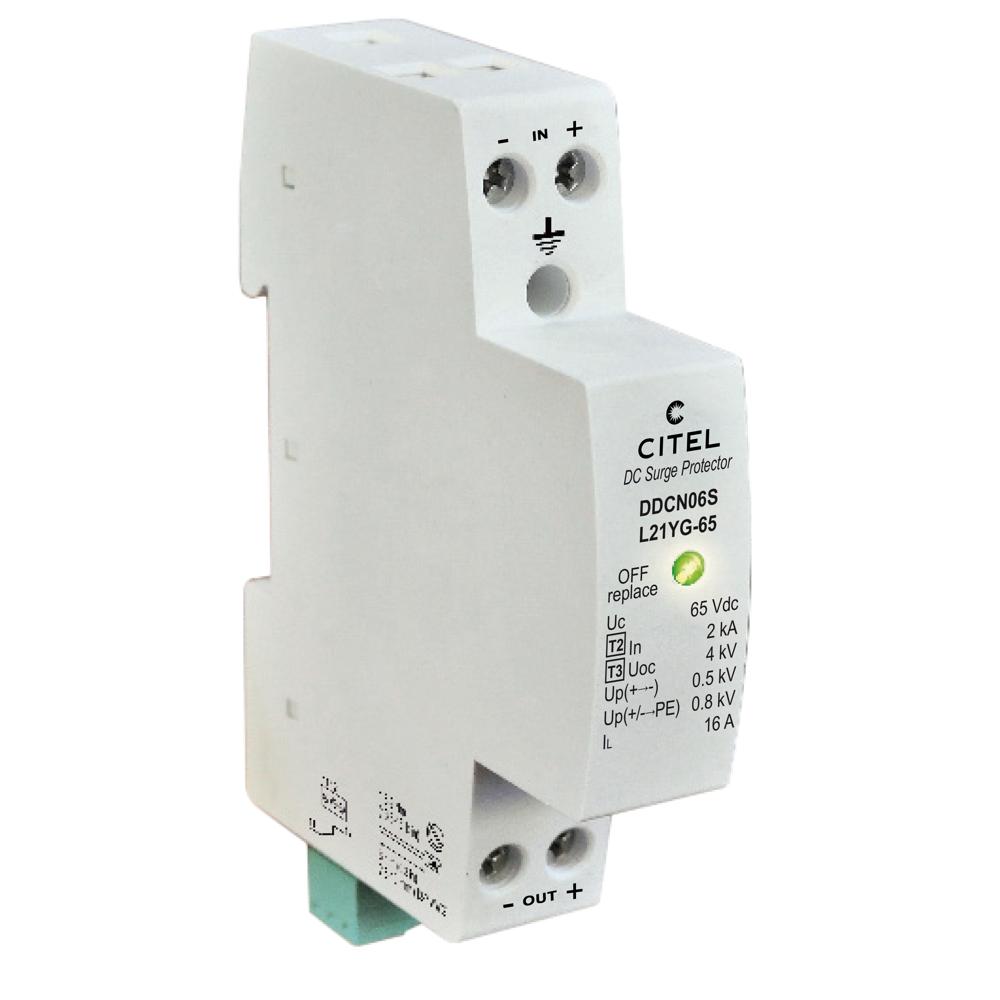

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DDCN06S-L21YG-65 (арт. 70135052) представляет собой компактный однофазный моноблочный ограничитель перенапряжений, предназначенный для защиты оборудования постоянного тока (DC) от разрушительного воздействия грозовых и коммутационных импульсов. Данная модель относится к классу Type 2/3 по классификации IEC 61643-11, что позволяет ей эффективно работать как в качестве основной, так и в качестве дополнительной ступени защиты. Устройство специально разработано для сетей с номинальным напряжением 48 В DC и максимальным рабочим напряжением 65 В DC, обеспечивая надежное отведение опасных импульсных токов до 6 кА.

В основе работы УЗИП CITEL DDCN06S-L21YG-65 лежит комбинированная технология, объединяющая высокоэнергетический варистор (V) и специальную газовую трубку (GSG). Такая гибридная схема обеспечивает как высокую энергетическую стойкость, так и малое время срабатывания. Устройство поддерживает как последовательное, так и параллельное подключение к защищаемой линии, что дает гибкость при проектировании системы защиты. Модель с индексом "S" в названии оснащена дистанционной сигнализацией отключения (сухой контакт NC), что позволяет интегрировать ее в системы мониторинга и автоматизации. УЗИП монтируется на стандартную DIN-рейку 35 мм и подключается винтовыми зажимами, рассчитанными на сечение провода от 1.5 до 10 мм². Устройство имеет встроенный терморазмыкатель для аварийного отключения при перегреве и требует установки внешнего предохранителя типа gG на номинальный ток 16 А.

Области применения

• Телекоммуникационное оборудование: Защита базовых станций сотовой связи, ретрансляторов и коммутационных узлов, питающихся от источников постоянного тока напряжением 48 В.
• Промышленная автоматика и системы управления: Обеспечение бесперебойной работы программируемых логических контроллеров (ПЛК), датчиков и исполнительных механизмов в цепях DC 24-48 В.
• Системы безопасности и видеонаблюдения: Защита блоков питания, видеорегистраторов и камер, подключенных по линиям постоянного тока, особенно при организации удаленного питания (PoE).
• Альтернативная энергетика: Применение в цепях постоянного тока солнечных панелей и ветрогенераторов малой мощности для защиты инверторов и контроллеров заряда.
• Транспортная инфраструктура: Защита систем управления железнодорожной автоматики, светофоров и другого оборудования, работающего от бортовых сетей постоянного тока.

Ключевые особенности

• Комбинированная защита Type 2+3: Обеспечивает как отвод мощных грозовых разрядов (до 6 кА), так и подавление высокочастотных наводок (до 4 кВ комбинированной волны).
• Наличие дистанционной сигнализации: Встроенный сухой контакт (NC) позволяет удаленно контролировать состояние устройства и своевременно узнавать о его выходе из строя.
• Широкий диапазон рабочих температур: Устройство сохраняет работоспособность в экстремальных условиях от -40°C до +85°C, что делает его пригодным для использования в неотапливаемых помещениях и на открытом воздухе.
• Высокая отключающая способность (Isccr): Устойчиво к токам короткого замыкания до 10 000 А, что гарантирует безопасность даже при аварийных режимах в сети.
• Компактный корпус из негорючего материала: Корпус выполнен из термопластика, соответствующего классу пожаробезопасности UL94 V-0, что предотвращает распространение огня.

Технические характеристики

• Номинальное напряжение DC (Un-dc): 48 Vdc
• Максимальное рабочее напряжение DC (Uc): 65 Vdc
• Максимальный линейный ток (IL): 16 A
• Номинальный ток разряда (In) 8/20 мкс: 2 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 6 кА
• Испытание комбинированной волной (Uoc): 4 кВ
• Уровень защиты (Up) при In (8/20 мкс): 0.5 кВ
• Уровень защиты (Up) +/-/PE при In (8/20 мкс): 0.8 кВ
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Конфигурация подключения: +/-/PE
• Тип дистанционной сигнализации: сухой контакт (NC), 250 Vac / 0.5 A макс., 30 Vdc / 3 A макс.
• Сечение подключаемых проводников: 1.5 - 10 мм²
• Тип монтажа: DIN-рейка 35 мм (EN 60715)
• Степень защиты корпуса: IP20
• Рабочая температура (Tu): от -40°C до +85°C
• Вес: 0.092 кг
