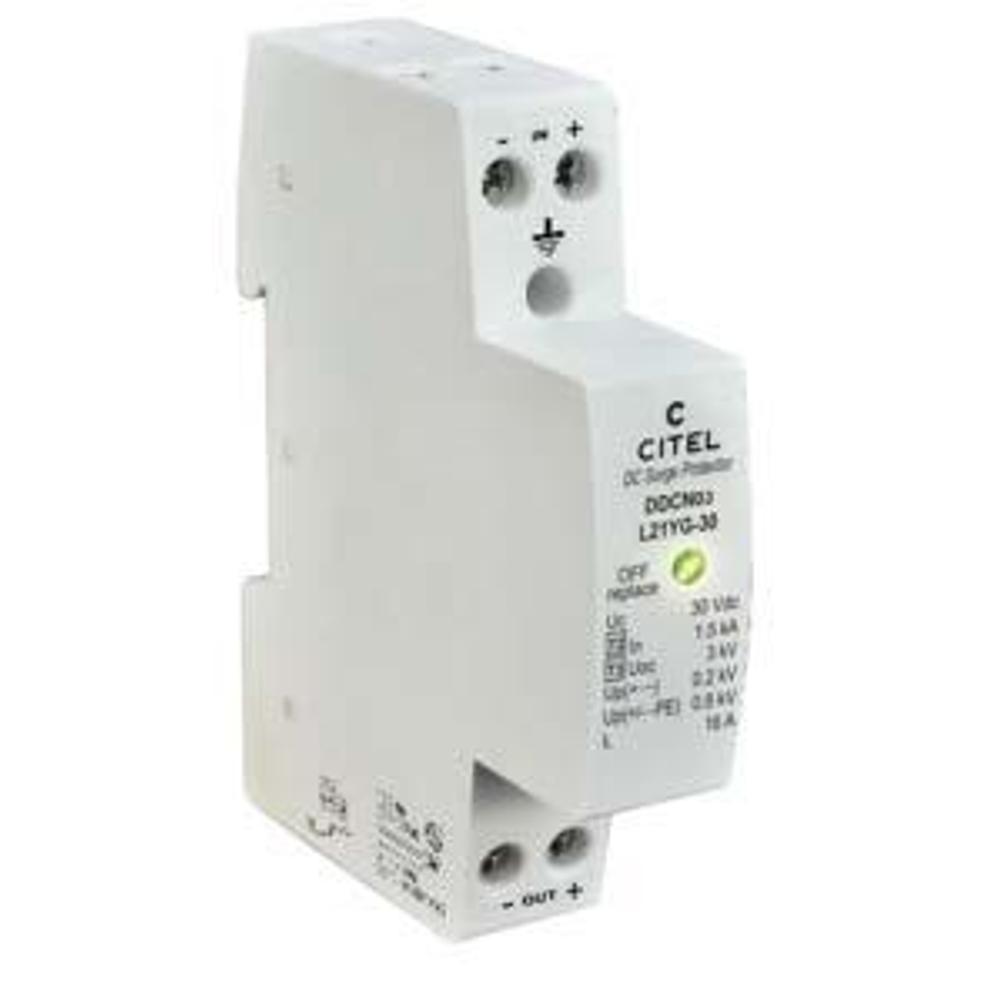

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DDCN03-L21YG-30 (артикул 70125041) представляет собой компактный однофазный моноблочный ограничитель перенапряжений типа 2+3, специально разработанный для защиты цепей постоянного тока (DC) с номинальным напряжением 24 В. Основная функция устройства — защита чувствительного электронного оборудования от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений, обеспечивая надежное отключение и отсоединение защищаемой линии при возникновении аварийной ситуации.

УЗИП CITEL DDCN03-L21YG-30 построено на комбинации высокоэнергетического варистора (V) и специальной газовой трубки (GSG), что обеспечивает эффективное подавление перенапряжений как в общем, так и в дифференциальном режиме. Устройство оснащено встроенной системой термического отключения (t°) и тепловым предохранителем (Ft) для предотвращения перегрева. Модель поддерживает как последовательное, так и параллельное подключение к защищаемой цепи, что расширяет возможности её применения. Устройство предназначено для установки в распределительных щитах постоянного тока и монтируется на симметричную DIN-рейку 35 мм (EN 60715). Подключение осуществляется через винтовые зажимы, рассчитанные на сечение провода от 1,5 до 10 мм². УЗИП совместимо с сетями постоянного тока с максимальным рабочим напряжением до 30 В DC и максимальным линейным током до 16 А.

Области применения

• Защита цепей питания систем промышленной автоматизации и управления (PLC, контроллеры).
• Обеспечение безопасности телекоммуникационного оборудования и серверных стоек, работающих от источников постоянного тока 24 В.
• Защита систем видеонаблюдения, контроля доступа и охранной сигнализации.
• Применение в распределительных щитах постоянного тока (DC distribution panels) на промышленных объектах и в зданиях.
• Защита источников бесперебойного питания (ИБП) и преобразователей напряжения с выходом 24 В DC.

Ключевые особенности

• Комбинированная защита Тип 2+3: Обеспечивает защиту как от основных грозовых импульсов, так и от наведенных коммутационных помех.
• Визуальная индикация состояния: Зеленый светодиод на корпусе горит при исправном состоянии устройства и гаснет при его отключении, что упрощает диагностику.
• Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) достигает 10 000 А, что гарантирует безопасность при аварийных режимах.
• Широкий температурный диапазон: Устройство сохраняет работоспособность при температурах от -40°C до +85°C, что позволяет использовать его в неотапливаемых помещениях.
• Компактный размер и малый вес: Благодаря габаритам 90x18x73.5 мм и весу всего 0.089 кг, устройство экономит место в распределительном щите.

Технические характеристики

• Номинальное напряжение DC (Un-dc): 24 Vdc
• Максимальное рабочее напряжение DC (Uc): 30 Vdc
• Максимальный линейный ток (IL): 16 A
• Номинальный ток разряда (In): 1.5 kA (8/20 мкс)
• Максимальный ток разряда (Imax): 3 kA (8/20 мкс)
• Испытание комбинированной волной (Uoc): 3 kV
• Уровень защиты @ In (Up): 0.2 kV (общий режим) / 0.8 kV (дифференциальный режим +/-/PE)
• Допустимый ток короткого замыкания (Isccr): 10 000 A
• Тип предохранителя для защиты линии: gG - 25A
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94 V-0
• Соответствие стандартам: IEC 61643-11, prIEC 61643-41
