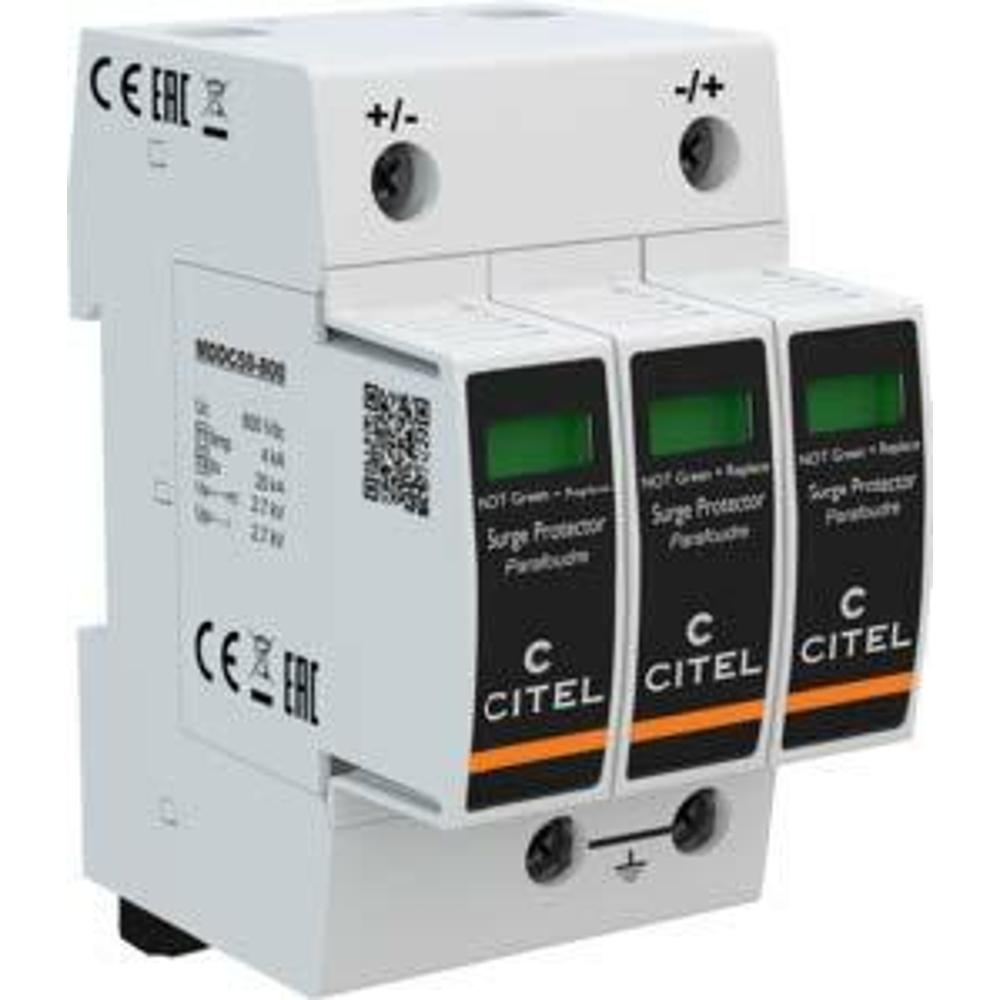

Устройство защиты от импульсных перенапряжений CITEL DDC50S-21Y-800 (артикул 828511363) представляет собой высококачественный ограничитель перенапряжений (УЗИП) Тип 2, специально разработанный для защиты оборудования в цепях постоянного тока (DC). Основная функция устройства — защита дорогостоящего электрооборудования от разрушительного воздействия грозовых и коммутационных импульсных перенапряжений. Благодаря номинальному напряжению 650 В DC и максимальному рабочему напряжению 800 В DC, данная модель идеально подходит для использования в современных энергетических системах.
УЗИП CITEL DDC50S-21Y-800 построено на базе мощных варисторов (V), обеспечивающих быстрое и эффективное поглощение энергии импульса. Внутренняя схема также включает терморазмыкатель (t) для защиты от перегрева и плавкий предохранитель (Ft) для аварийного отключения. Устройство оснащено тремя механическими индикаторами отключения (MI) зеленого/красного цвета, которые визуально сигнализируют о состоянии каждого полюса. Модель с индексом "S" в названии (DDC50S) оснащена опциональным перекидным контактом дистанционной сигнализации (C), что позволяет удаленно контролировать работоспособность защиты. Подключение к сети осуществляется через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм². Устройство монтируется на стандартную симметричную DIN-рейку 35 мм и занимает 3 модуля (TE).
Области применения
- Системы хранения энергии (аккумуляторные батареи и накопители) для защиты инверторов и контроллеров заряда.
- Зарядные станции для электромобилей (EV) для защиты силовых цепей постоянного тока.
- Промышленные системы электропитания постоянного тока, включая телекоммуникационное оборудование и серверные.
- Фотоэлектрические (солнечные) станции для защиты цепей постоянного тока между солнечными панелями и инвертором.
- Системы управления и автоматизации, использующие шины питания постоянного напряжения.
Ключевые особенности
- Высокая пропускная способность: Максимальный ток разряда (Imax) составляет 50 кА, а номинальный ток разряда (In) — 20 кА, что обеспечивает надежную защиту от мощных импульсов.
- Сменный модуль: Конструкция предусматривает замену вышедшего из строя модуля MDDC50-800 без необходимости демонтажа всего устройства и переподключения проводов.
- Дистанционная сигнализация: Встроенный перекидной контакт (сухой контакт) позволяет интегрировать УЗИП в систему диспетчеризации и удаленно получать сигнал о его отключении.
- Визуальная индикация: Три независимых механических индикатора (зеленый/красный) на каждом полюсе обеспечивают быструю локальную диагностику состояния устройства.
- Высокая стойкость к токам КЗ: Устройство рассчитано на допустимый ток короткого замыкания (Isccr) до 100 000 А, что гарантирует безопасную работу даже в аварийных режимах сети.
Технические характеристики
- Тип УЗИП: Тип 2 (постоянного тока)
- Номинальное напряжение DC (Un): 650 В dc
- Максимальное рабочее напряжение DC (Uc): 800 В dc
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Максимальный ток молнии (Iimp) 10/350 мкс: 4 кА
- Уровень защиты (Up) при In: 2.7 кВ
- Допустимый ток короткого замыкания (Isccr): 100 000 A
- Ток утечки при Uc (Ipe): < 0.1 мА
- Дистанционная сигнализация: Перекидной контакт (250 В / 0.5 A AC; 30 В / 3 A DC)
- Монтаж: На DIN-рейку 35 мм (EN60715), 3 модуля (TE)
- Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
