Устройство защиты от импульсных перенапряжений CITEL DDC50S-21Y-500 (арт. 828511263) представляет собой специализированный ограничитель перенапряжений (УЗИП) Тип 2, разработанный для защиты оборудования постоянного тока (DC). Основная функция устройства — отвод опасных импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии или коммутационными процессами, тем самым предотвращая повреждение дорогостоящего электронного оборудования. Данная модель с максимальным рабочим напряжением 500 В DC и номинальным током разряда 20 кА обеспечивает надежную защиту в системах с напряжением до 450 В DC.

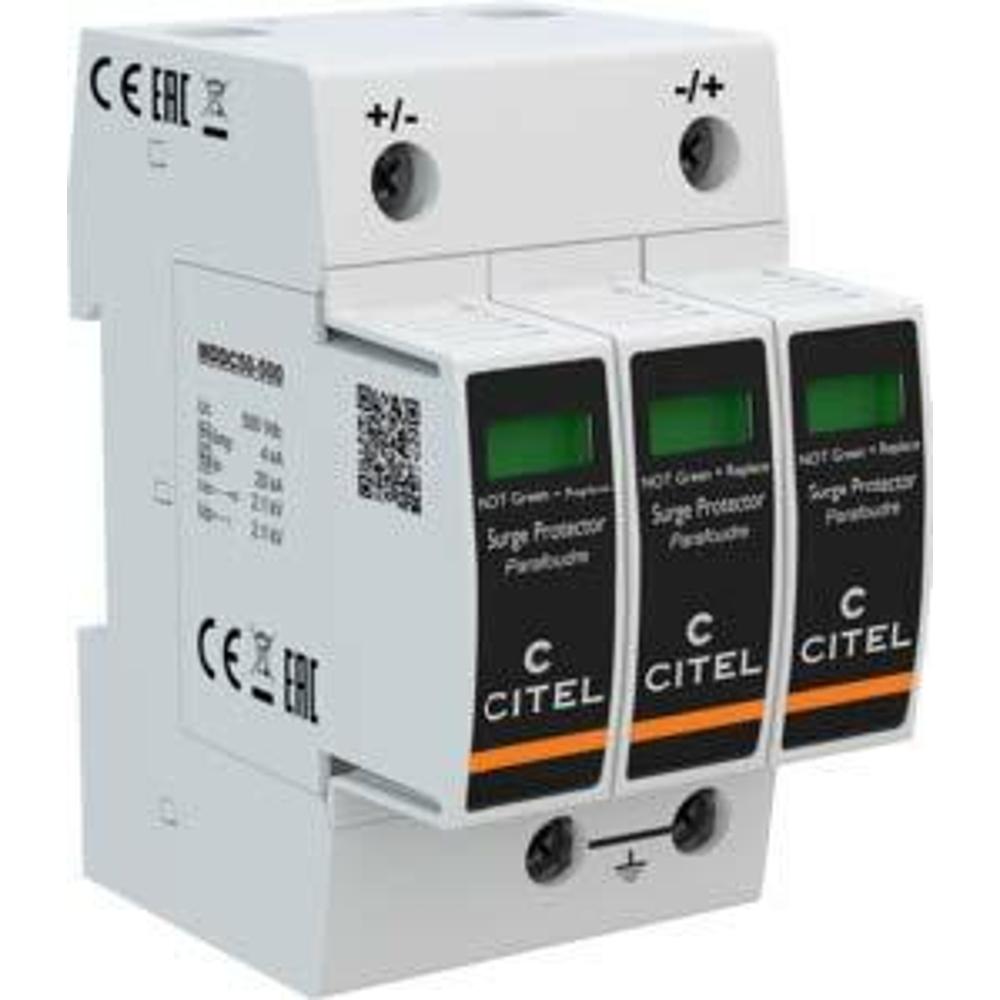

УЗИП CITEL DDC50S-21Y-500 построено на базе мощных варисторов (V), обеспечивающих быстрое срабатывание и поглощение энергии импульса. Внутренняя схема включает терморазмыкатель (t°) для защиты от перегрева при старении варистора и плавкий предохранитель (Ft) для защиты от токов короткого замыкания. Устройство оснащено тремя механическими индикаторами состояния (зеленый/красный) для визуального контроля работоспособности каждого полюса. Модель с индексом "S" в артикуле (DDC50S) имеет встроенный перекидной контакт дистанционной сигнализации (C), что позволяет передавать информацию о состоянии устройства на пульт мониторинга. Подключение осуществляется через винтовые зажимы на сечение провода от 2.5 до 25 мм². Устройство предназначено для установки на симметричную DIN-рейку 35 мм и занимает 3 модуля (TE). Основная область применения — защита в системах хранения энергии (аккумуляторные батареи) и на зарядных станциях для электромобилей (EV).

Области применения

• Защита инверторов и контроллеров заряда в системах солнечной энергетики (фотоэлектрические станции).
• Защита оборудования зарядных станций для электромобилей (EV) от импульсных перенапряжений.
• Защита систем хранения энергии (аккумуляторных батарей) и промышленных источников бесперебойного питания (ИБП) постоянного тока.
• Применение в телекоммуникационном оборудовании и серверных, питающихся от шин постоянного тока.
• Защита цепей управления и автоматики в системах с напряжением до 450 В DC.

Ключевые особенности

• Тип 2 (Class II): Обеспечивает защиту от наведенных перенапряжений и коммутационных помех с номинальным током разряда 20 кА.
• Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) достигает 100 кА, что гарантирует безопасность при аварийных режимах.
• Модульная конструкция: Сменный модуль MDDC50-500 позволяет быстро восстановить защиту без демонтажа базового блока и переподключения проводов.
• Дистанционная сигнализация: Встроенный перекидной контакт (11-12-14) обеспечивает мониторинг состояния устройства на удаленном пульте (опция для данной модели).
• Защита от перенапряжений по схеме +/PE и -/PE: Обеспечивает надежное ограничение перенапряжений между каждым полюсом и землей.

Технические характеристики

• Номинальное напряжение DC (Un): 450 В DC
• Максимальное рабочее напряжение DC (Uc): 500 В DC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Ток молнии (Iimp) 10/350 мкс: 4 кА
• Уровень защиты (Up) при In: ≤ 2.1 кВ
• Допустимый ток короткого замыкания (Isccr): 100 000 A
• Ток утечки при Uc (Ipe): < 0.1 мА
• Сечение подключаемых проводников: 2.5 - 25 мм² (силовые), до 1.5 мм² (сигнальные)
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Габаритные размеры: 3 модуля (TE) по стандарту EN43880
• Сменный модуль: MDDC50-500
