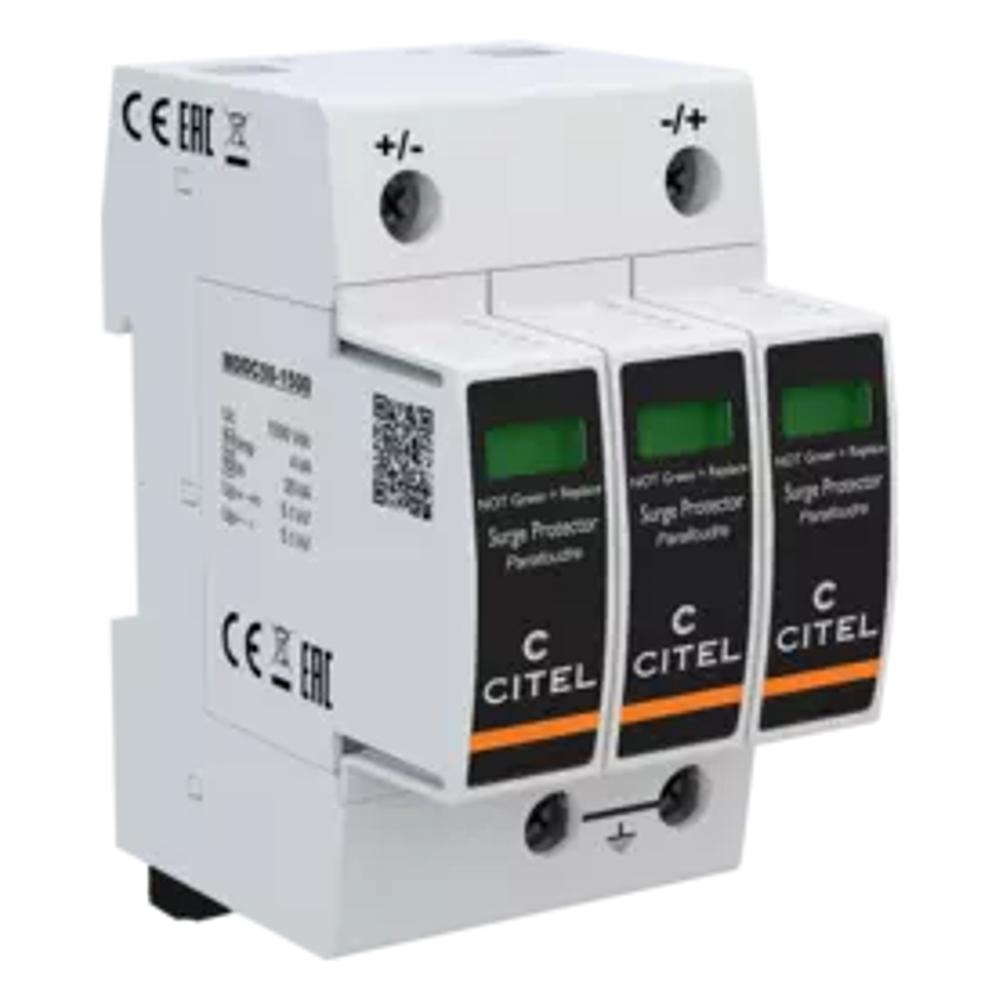

Устройство защиты от импульсных перенапряжений CITEL DDC50S-21Y-1500 (арт. 828511663) представляет собой специализированный ограничитель перенапряжений Тип 2, предназначенный для защиты оборудования в цепях постоянного тока (DC). Основная функция устройства — отведение опасных импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии или коммутационными процессами, на землю (PE), тем самым предотвращая повреждение дорогостоящего электронного оборудования.
Устройство построено на базе мощных варисторов (V) и оснащено внутренним терморазмыкателем (t) для безопасного отключения при окончании срока службы. Модель DDC50S-21Y-1500 рассчитана на работу в DC-сетях с максимальным рабочим напряжением до 1500 В постоянного тока. Благодаря высокому току разряда (Imax 50 кА) и способности выдерживать ток молнии Iimp 4 кА (10/350 мкс), УЗИП обеспечивает надежную защиту в системах хранения энергии и зарядных станциях для электромобилей. Подключение к сети осуществляется через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм². Устройство имеет исполнение с дистанционной сигнализацией (опция), что позволяет интегрировать его в системы диспетчерского контроля. Монтаж производится на симметричную DIN-рейку 35 мм (EN60715) и занимает 3 модуля (TE).
Области применения
- Защита силовых цепей и инверторов в системах хранения энергии (ESS) и аккумуляторных батареях.
- Установка в зарядных станциях для электромобилей (EV) для защиты зарядного оборудования.
- Защита фотоэлектрических (PV) систем с высоким напряжением постоянного тока (до 1200 В DC).
- Применение в промышленных системах электропитания постоянного тока, включая телекоммуникационное оборудование.
- Защита преобразователей частоты и сервоприводов с промежуточным звеном постоянного тока.
Ключевые особенности
- Высокая энергетическая стойкость: Максимальный ток разряда Imax 50 кА (8/20 мкс) и ток молнии Iimp 4 кА (10/350 мкс) на полюс.
- Сменный модуль: Конструкция предусматривает замену варисторного модуля MDDC50-1500 без демонтажа базового блока, что упрощает обслуживание.
- Визуальная индикация: Три механических индикатора (Зеленый/Красный) наглядно показывают состояние каждого защитного элемента.
- Дистанционная сигнализация: Наличие перекидного контакта (опция, обозначение "S" в модели) позволяет передавать сигнал об отключении на пульт управления.
- Высокая стойкость к токам КЗ: Устройство рассчитано на ток короткого замыкания Isccr до 100 000 А, что гарантирует безопасность в аварийных режимах.
Технические характеристики
- Тип устройства: УЗИП Тип 2 (постоянного тока)
- Номинальное напряжение DC (Un): 1200 В
- Максимальное рабочее напряжение DC (Uc): 1500 В
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Ток молнии (Iimp) 10/350 мкс: 4 кА
- Уровень защиты (Up) @ In (8/20 мкс): 5.1 кВ (+/PE, -/PE, +/-)
- Ток утечки при Uc (Ipe): < 0.1 мА
- Допустимый ток КЗ (Isccr): 100 000 A
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
- Сечение подключаемых проводников: 2.5 - 25 мм² (силовые), макс. 1.5 мм² (сигнальные)
- Соответствие стандартам: prIEC 61643-41, ГОСТ Р 51992-2011
