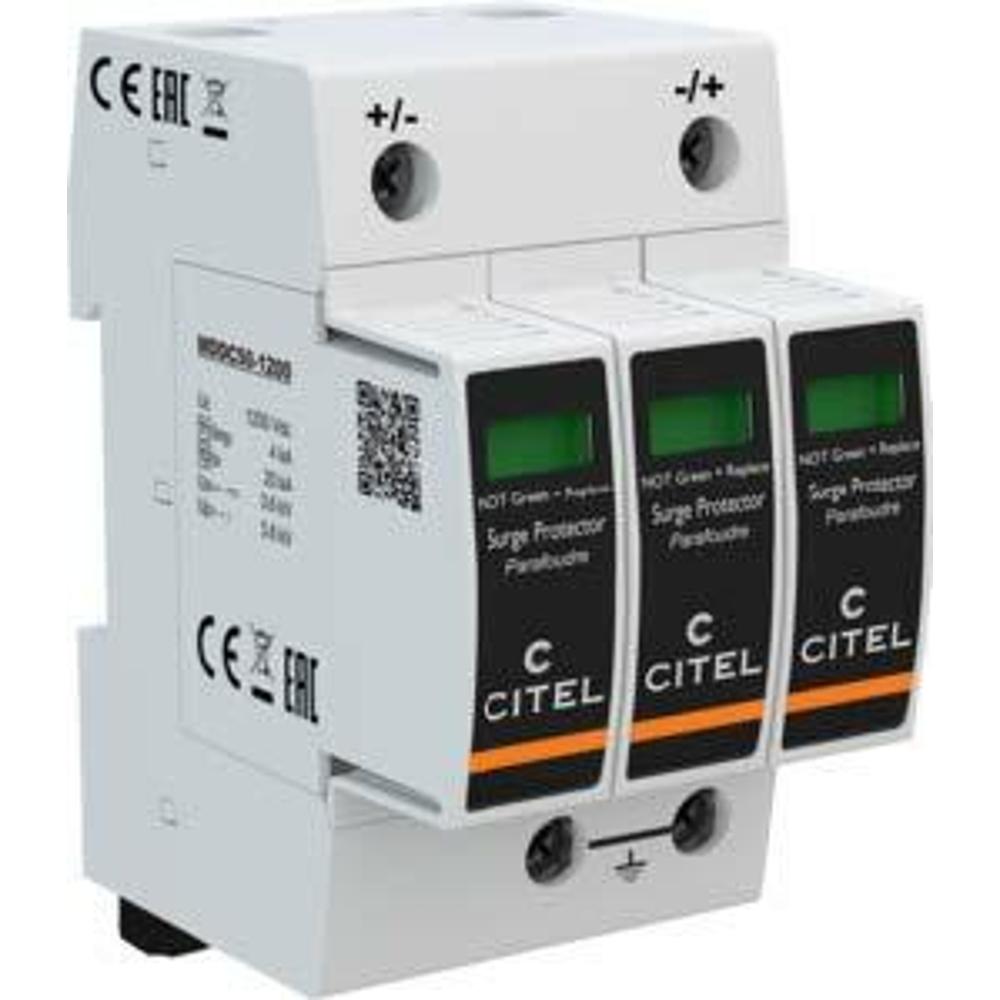

Устройство защиты от импульсных перенапряжений (УЗИП) постоянного тока CITEL DDC50S-21Y-1200 (арт. 828511563) представляет собой высокотехнологичный модульный ограничитель перенапряжений Тип 2, предназначенный для защиты дорогостоящего электрооборудования, работающего в цепях постоянного тока высокого напряжения. Основная функция устройства — отведение опасных импульсных токов молнии и коммутационных перенапряжений на землю, обеспечивая надежную защиту изоляции и целостность силовых цепей. Данная модель рассчитана на номинальное напряжение 1000 В DC и способна выдерживать импульсные токи до 50 кА, что делает ее незаменимым элементом в современных энергосистемах.

УЗИП CITEL DDC50S-21Y-1200 построено на мощных варисторах (V), которые мгновенно меняют свое сопротивление при превышении порогового напряжения, шунтируя опасный импульс. Устройство оснащено внутренним терморазмыкателем (t) для безопасного отключения модуля при его износе или аварийном перегреве, а также тремя механическими индикаторами состояния (MI) «Зеленый/Красный» для визуального контроля. Модель с индексом «S» в артикуле (DDC50S) оснащена опциональным перекидным контактом дистанционной сигнализации (C), что позволяет интегрировать устройство в системы автоматизации и диспетчеризации. Подключение осуществляется через винтовые зажимы с сечением провода от 2.5 до 25 мм², а монтаж производится на стандартную симметричную DIN-рейку 35 мм. Устройство совместимо с сетями постоянного тока напряжением до 1200 В DC и требует установки последовательных предохранителей (50 A мин. / 125 A макс.) для обеспечения режима failsafe (безопасного отказа).

Области применения

• Системы хранения энергии (аккумуляторные батареи и накопители) с номинальным напряжением до 1000 В DC.
• Зарядные станции для электромобилей (EV) и инфраструктура быстрой зарядки постоянным током.
• Промышленные фотоэлектрические (солнечные) станции с высоким напряжением постоянного тока (до 1200 В DC).
• Системы электропитания телекоммуникационного оборудования и центров обработки данных (ЦОД), работающие на постоянном токе.
• Тяговые подстанции и системы электрического транспорта (метро, трамваи, электробусы).

Ключевые особенности

• Высокая отключающая способность: Максимальный ток разряда Imax составляет 50 кА, а импульсный ток 10/350 мкс (Iimp) достигает 4 кА на полюс, что гарантирует защиту от прямых и косвенных ударов молнии.
• Сменный модуль: Конструкция предусматривает замену вышедшего из строя варисторного модуля MDDC50-1200 без демонтажа основания и переподключения силовых проводов, что упрощает обслуживание.
• Дистанционная сигнализация: Встроенный перекидной контакт (клеммы 11-12-14) с параметрами 250 В / 0.5 A AC или 30 В / 3 A DC позволяет удаленно контролировать состояние устройства через системы мониторинга.
• Высокая стойкость к токам КЗ: Устройство рассчитано на допустимый ток короткого замыкания Isccr до 100 000 A, что обеспечивает надежную работу даже в сетях с высокими токами аварии.
• Широкий температурный диапазон: Рабочая температура от -40°C до +85°C позволяет использовать УЗИП в неотапливаемых помещениях и на открытом воздухе (в корпусе с соответствующей степенью защиты).

Технические характеристики

• Тип устройства: УЗИП Тип 2 (постоянного тока)
• Номинальное напряжение DC (Un): 1000 В DC
• Максимальное рабочее напряжение DC (Uc): 1200 В DC
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Импульсный ток 10/350 мкс (Iimp) на полюс: 4 кА
• Уровень защиты (Up) при In +/PE (-/PE): 3.6 кВ
• Допустимый ток КЗ (Isccr): 100 000 A
• Ток утечки при Uc (Ipe): < 0.1 мА
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Количество модулей (TE): 3 (EN43880)
• Дистанционная сигнализация: Есть (перекидной контакт, опция для модели DDC50S)
• Соответствие стандартам: prIEC 61643-41 / ГОСТ Р 51992-2011
