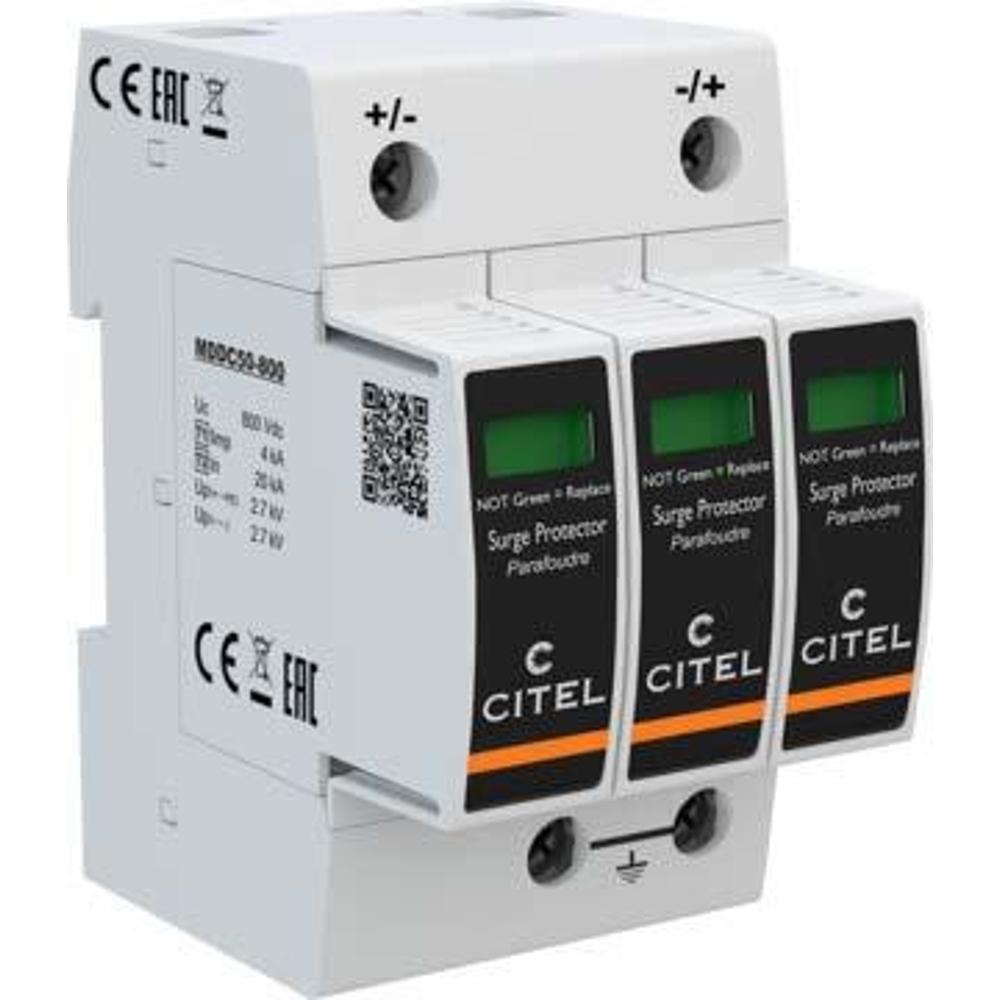

Устройство защиты от импульсных перенапряжений CITEL DDC50-21Y-800 (артикул 828511353) представляет собой специализированный УЗИП Тип 2, предназначенный для защиты оборудования постоянного тока (DC) от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель рассчитана на номинальное напряжение 650 В DC и обеспечивает надежное отведение импульсных токов с максимальной амплитудой до 50 кА, предотвращая выход из строя дорогостоящих силовых и электронных компонентов. Устройство является ключевым элементом системы молниезащиты и электробезопасности для современных энергетических установок.

УЗИП CITEL DDC50-21Y-800 построено на мощных варисторах, обеспечивающих высокое быстродействие и стабильность характеристик. Внутренняя схема включает терморазмыкатель для автоматического отключения модуля при его деградации и три механических индикатора состояния (зеленый/красный) для визуального контроля работоспособности каждого полюса. Устройство оснащено винтовыми зажимами для подключения проводников сечением от 2.5 до 25 мм² и монтируется на стандартную DIN-рейку 35 мм. Модель DDC50-21Y-800 предназначена для работы в цепях постоянного тока с максимальным рабочим напряжением 800 В DC и может быть укомплектована опциональным модулем дистанционной сигнализации (DDC50S-21Y-800) для передачи аварийного сигнала на пульт диспетчера. Сменный модуль MDDC50-800 позволяет быстро восстановить защиту без демонтажа базового блока.

Области применения

• Системы хранения энергии (аккумуляторные батареи и накопители) с номинальным напряжением до 650 В DC.
• Зарядные станции для электромобилей (EV) и гибридных автомобилей, работающие на постоянном токе.
• Промышленные источники бесперебойного питания (ИБП) и выпрямительные установки с DC-шинами.
• Фотоэлектрические (солнечные) электростанции с напряжением массива до 800 В DC.
• Силовые щиты и распределительные устройства постоянного тока на объектах телекоммуникаций и энергетики.

Ключевые особенности

• Высокая пропускная способность: Максимальный ток разряда Imax 50 кА и номинальный ток In 20 кА (8/20 мкс) обеспечивают надежную защиту от мощных импульсов.
• Устойчивость к токам короткого замыкания: Допустимый ток КЗ (Isccr) составляет 100 000 А, что гарантирует безопасную работу даже в аварийных режимах сети.
• Модульная конструкция: Сменный защитный модуль MDDC50-800 позволяет быстро восстановить работоспособность устройства после исчерпания ресурса без замены клеммной базы.
• Визуальная индикация: Три независимых механических индикатора (зеленый/красный) на каждом полюсе обеспечивают точный контроль состояния защиты.
• Термическая защита: Встроенный терморазмыкатель надежно отключает варистор от сети при его перегреве или выходе из строя, предотвращая возгорание.

Технические характеристики

• Тип устройства: УЗИП Тип 2 (по ГОСТ Р 51992-2011/prIEC 61643-41)
• Номинальное напряжение DC (Un): 650 В DC
• Максимальное рабочее напряжение DC (Uc): 800 В DC
• Ток утечки при Uc (Ipe): менее 0.1 мА
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Максимальный ток молнии (Iimp) 10/350 мкс: 4 кА
• Уровень защиты (Up) при In: 2.7 кВ
• Допустимый ток короткого замыкания (Isccr): 100 000 A
• Сечение подключаемых проводников: от 2.5 до 25 мм² (винтовой зажим)
• Степень защиты корпуса: IP20
• Диапазон рабочих температур: от -40°C до +85°C
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Габаритная ширина: 3 модуля (TE) по EN43880
• Сменный модуль: MDDC50-800
