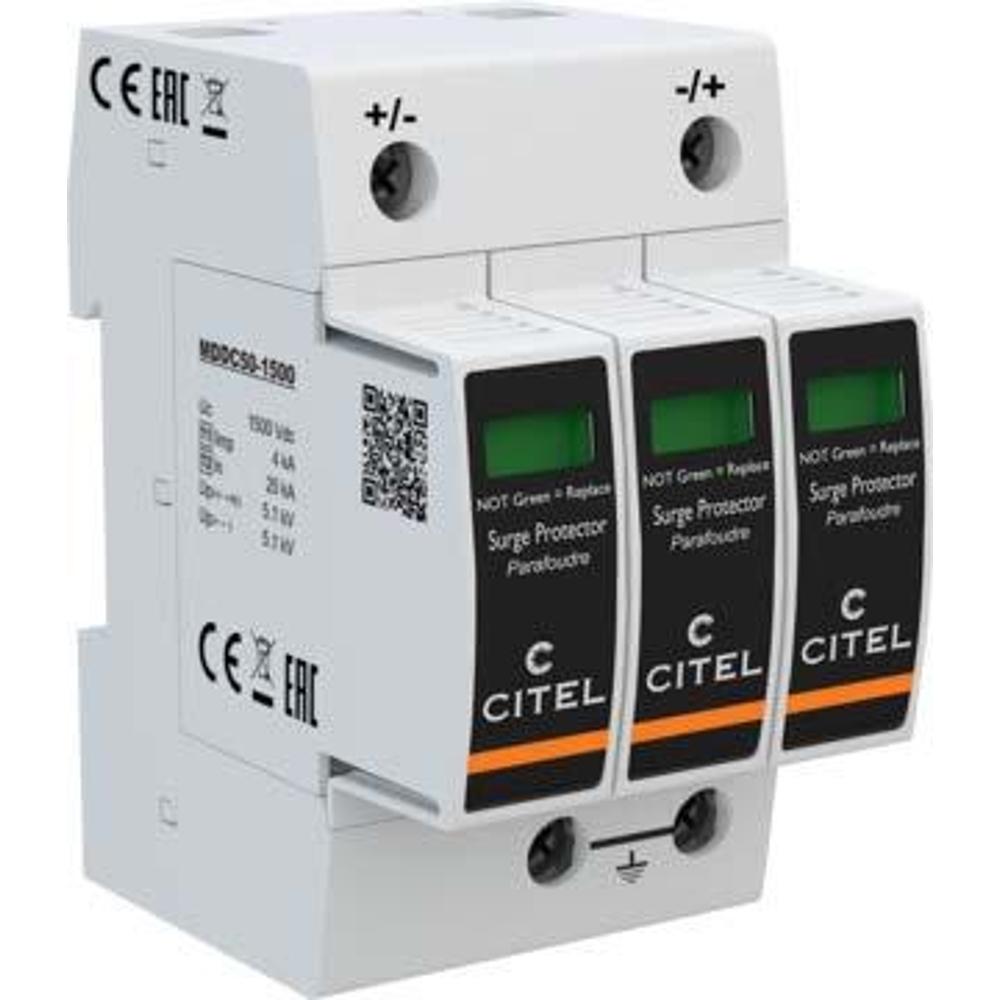

Устройство защиты от импульсных перенапряжений CITEL DDC50-21Y-1500 (арт. 828511653) представляет собой специализированный ограничитель перенапряжений Тип 2, предназначенный для защиты оборудования цепей постоянного тока (DC) с максимальным рабочим напряжением до 1500 В. Основная функция устройства — отвод опасных импульсных перенапряжений (грозовых и коммутационных) на землю, предотвращая повреждение дорогостоящего электронного оборудования.
Устройство построено на базе мощных варисторов (V), дополненных внутренним терморазмыкателем (t) для аварийного отключения при перегреве и плавкими предохранителями (Ft) для защиты от токов короткого замыкания. Принцип работы основан на нелинейном сопротивлении варистора: в нормальном режиме он имеет высокое сопротивление и не влияет на цепь, а при возникновении импульса высокого напряжения его сопротивление резко падает, шунтируя импульс на землю. УЗИП предназначено для установки в системах хранения энергии (аккумуляторные батареи), зарядных станциях для электромобилей (EV) и промышленных DC-сетях. Подключение к сети осуществляется через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм². Устройство совместимо с сетями постоянного тока с номинальным напряжением до 1200 В DC (макс. рабочее 1500 В DC). Для обеспечения надежного отключения при аварии требуется установка внешних предохранителей (рекомендуется 50 A).
Области применения
- Защита инверторов и контроллеров заряда в системах солнечной энергетики (фотоэлектрические станции) с высоким напряжением DC.
- Защита силовых цепей аккумуляторных батарей (BMS) и систем накопления энергии (ESS).
- Установка на входных цепях зарядных станций для электромобилей (EV-зарядки) для защиты от грозовых разрядов.
- Защита промышленного оборудования с питанием от шин постоянного тока (например, в системах электропривода, телекоммуникаций).
- Применение в распределительных щитах постоянного тока на объектах промышленной и гражданской инфраструктуры.
Ключевые особенности
- Высокая отключающая способность: Допустимый ток короткого замыкания (Isccr) составляет 100 000 A, что гарантирует безопасную работу даже в сетях с высокими токами КЗ.
- Сменный модуль: Конструкция предусматривает замену вышедшего из строя варисторного модуля (MDDC50-1500) без демонтажа всего устройства и без отключения проводов.
- Визуальная индикация: Три механических индикатора (зеленый/красный) на каждом полюсе и общем проводе наглядно показывают состояние устройства (исправен/требует замены).
- Опциональная дистанционная сигнализация: Модель с индексом "S" (DDC50S-21Y-1500) оснащается перекидным контактом для удаленного мониторинга состояния УЗИП (макс. 250 В AC / 0.5 A или 30 В DC / 3 A).
- Широкий температурный диапазон: Рабочая температура от -40°C до +85°C позволяет использовать устройство в неотапливаемых помещениях и климатических шкафах.
Технические характеристики
- Тип устройства: УЗИП Тип 2 (DC)
- Номинальное напряжение DC (Un): 1200 В
- Максимальное рабочее напряжение DC (Uc): 1500 В
- Номинальный ток разряда (In) 8/20 мкс: 20 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
- Ток молнии (Iimp) 10/350 мкс: 4 кА
- Уровень защиты (Up) при In: 5.1 кВ
- Ток утечки при Uc (Ipe): < 0.1 мА
- Допустимый ток КЗ (Isccr): 100 кА
- Сечение подключаемых проводников: 2.5 - 25 мм² (силовые), до 1.5 мм² (сигнальные)
- Степень защиты корпуса: IP20
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
- Монтаж: На симметричную DIN-рейку 35 мм (3 TE)
- Рабочая температура: от -40°C до +85°C
- Соответствие стандартам: prIEC 61643-41, ГОСТ Р 51992-2011
