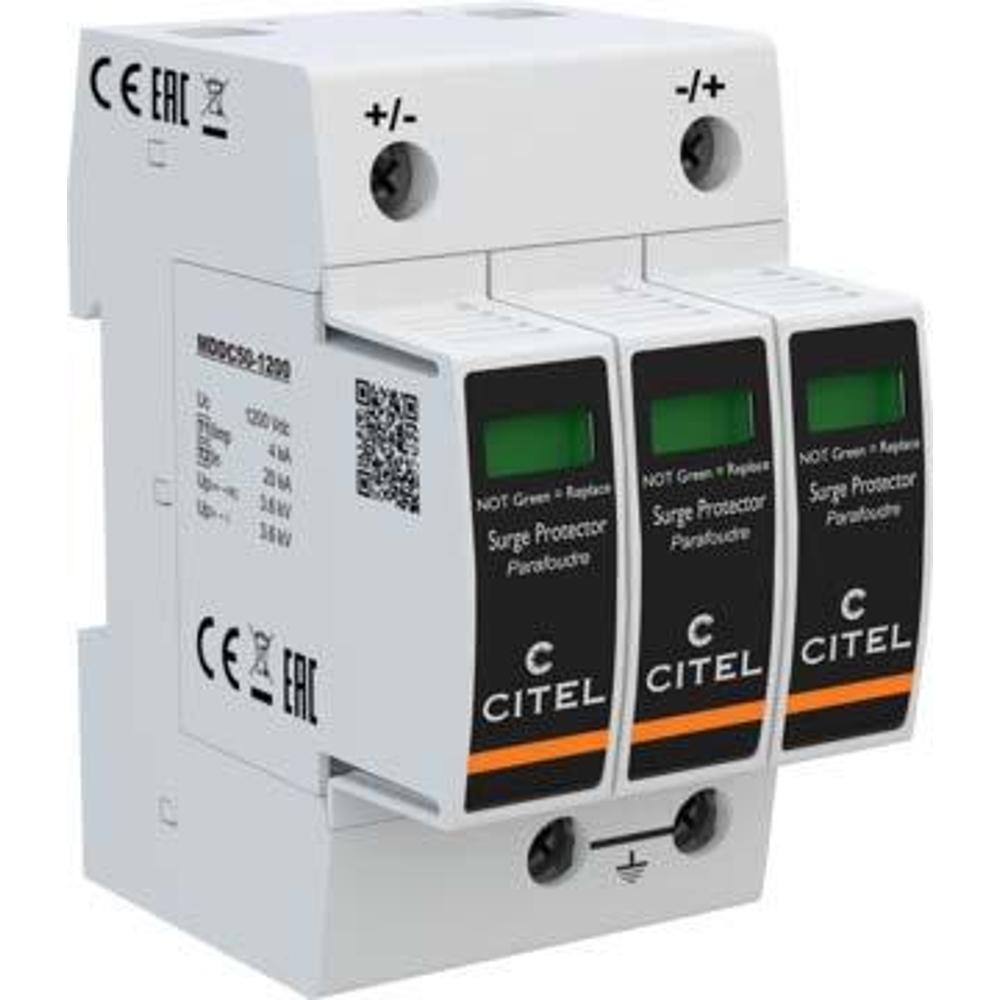

Устройство защиты от импульсных перенапряжений CITEL DDC50-21Y-1200 (арт. 828511553) представляет собой высокопроизводительный ограничитель перенапряжений Тип 2, специально разработанный для защиты оборудования в силовых цепях постоянного тока (DC). Основная функция устройства — надежное подавление опасных импульсных перенапряжений, вызванных прямыми и непрямыми ударами молнии, а также коммутационными процессами в энергосистемах. Благодаря способности отводить значительные импульсные токи (до 50 кА), этот УЗИП обеспечивает сохранность дорогостоящего электрооборудования и бесперебойность технологических процессов.

УЗИП CITEL DDC50-21Y-1200 построено на базе мощных варисторов (MOV), которые мгновенно изменяют свое сопротивление при превышении порогового напряжения, шунтируя опасный импульс на землю. Устройство оснащено внутренним терморазмыкателем для безопасного отключения варистора при его деградации или выходе из строя, что предотвращает риск возгорания. Модель рассчитана на работу в системах с номинальным напряжением до 1000 В DC (максимальное длительное рабочее напряжение — 1200 В DC). Подключение осуществляется через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм². Устройство монтируется на стандартную DIN-рейку 35 мм и занимает 3 модуля (TE). Для обеспечения безопасности в случае аварии требуется установка внешних предохранителей (рекомендуется 50 А).

Области применения

• Системы хранения энергии (аккумуляторные батареи и накопители) в промышленных и коммерческих установках.
• Зарядные станции для электромобилей (EV), включая быстрые зарядные станции постоянного тока.
• Фотоэлектрические (солнечные) электростанции с напряжением до 1000 В DC.
• Промышленные системы электропитания постоянного тока, включая цепи управления и автоматизации.
• Телекоммуникационное оборудование и центры обработки данных, использующие шины питания 1000 В DC.

Ключевые особенности

• Высокая отключающая способность: Максимальный ток разряда (Imax) составляет 50 кА, а ток молнии (Iimp) — 4 кА на полюс, что гарантирует надежную защиту даже при мощных грозовых разрядах.
• Устойчивость к токам короткого замыкания: Устройство выдерживает ток КЗ (Isccr) до 100 000 А, обеспечивая безопасную работу в сетях с высокими токами.
• Модульная конструкция: Сменный модуль (арт. MDDC50-1200) позволяет быстро восстановить защиту после исчерпания ресурса варистора без демонтажа клеммной колодки.
• Визуальная индикация состояния: Три механических индикатора (зеленый/красный) наглядно показывают работоспособность каждого полюса защиты.
• Опция дистанционной сигнализации: Модель поддерживает установку дополнительного перекидного контакта (в версии DDC50S) для передачи аварийного сигнала на пульт диспетчера или в систему автоматизации.

Технические характеристики

• Тип УЗИП: Тип 2 (по ГОСТ Р 51992-2011 / prIEC 61643-41)
• Номинальное напряжение DC (Un): 1000 В
• Максимальное длительное рабочее напряжение DC (Uc): 1200 В
• Номинальный ток разряда (In) 8/20 мкс: 20 кА
• Максимальный ток разряда (Imax) 8/20 мкс: 50 кА
• Ток молнии (Iimp) 10/350 мкс: 4 кА
• Уровень защиты (Up) при In: 3.6 кВ
• Допустимый ток короткого замыкания (Isccr): 100 000 A
• Ток утечки при Uc (Ipe): менее 0.1 мА
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94-V0 (самозатухающий)
• Сечение подключаемых проводников: 2.5 - 25 мм² (силовые), до 1.5 мм² (сигнальные)
• Момент затяжки винтовых зажимов: 2.0 - 2.5 Нм
• Габаритные размеры (ШxВxГ): 3 TE (53.4 мм) x 90 мм x 73.5 мм
