Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DDC40CS-20-275 предназначено для надёжной защиты постоянного тока и фотоэлектрических (PV) систем от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — ограничение опасных импульсных скачков напряжения до безопасного для оборудования уровня (Up) и отвод энергии разряда в землю, предотвращая выход из строя дорогостоящего электрооборудования и обеспечивая непрерывность работы системы.

Устройство построено на основе мощного варисторного модуля, который в нормальном режиме имеет высокое сопротивление, а при возникновении импульса перенапряжения резко снижает его, шунтируя опасную энергию. Встроенные плавкий предохранитель и механизм терморазмыкателя обеспечивают дополнительную защиту от перегрузок по току и перегрева. Модель DDC40CS-20-275 специально разработана для работы в цепях постоянного тока, включая автономные системы энергоснабжения, и соответствует строгим международным стандартам безопасности и эффективности.

Области применения

• Защита фотоэлектрических (солнечных) электростанций и панелей.
• Системы автономного и резервного энергоснабжения на постоянном токе.
• Телекоммуникационное оборудование и станции с питанием DC.
• Промышленные системы управления и автоматики с цепями постоянного тока.
• Зарядные станции для электромобилей (DC-часть).
• Системы бесперебойного питания (ИБП) и аккумуляторные банки.
• Научное и измерительное оборудование, чувствительное к помехам.

Ключевые особенности

• Съёмный модуль: Облегчает обслуживание и замену устройства без демонтажа всей монтажной платы.

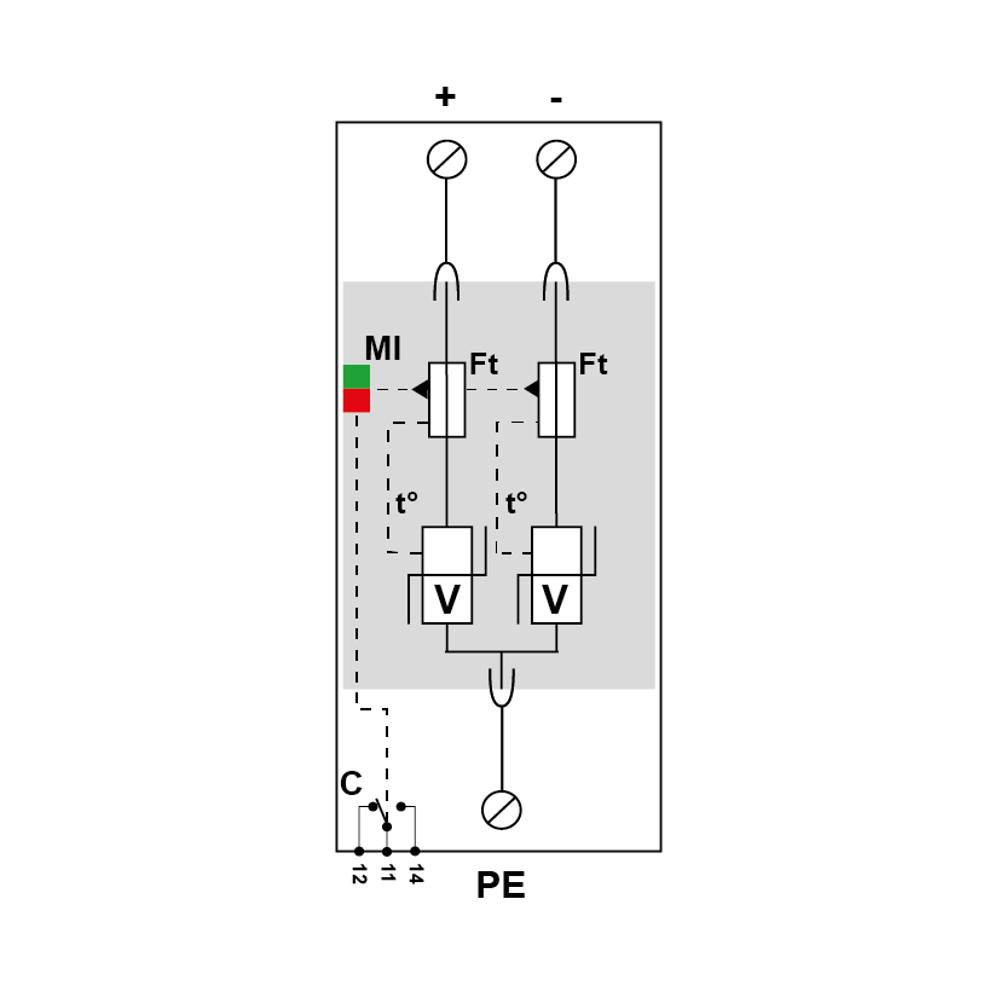

• Дистанционная сигнализация (опция «S»): Наличие перекидного контакта (11-12-14) для удалённого оповещения о состоянии УЗИП (исправен/требует замены), что позволяет интегрировать его в системы мониторинга.
• Очень низкий уровень защиты Up: Всего 900 В между линией и землёй (PE) при номинальном разряде, что обеспечивает высокую степень защиты чувствительной аппаратуры.
• Высокая пропускная способность: Максимальный ток разряда Imax 40 кА (импульс 8/20 мкс) гарантирует надёжность даже при прямых ударах молнии вблизи.
• Компактный дизайн: Устройство монтируется на стандартную симметричную DIN-рейку шириной 35 мм, экономя место в щите.
• Двойная защита от перегрузки: Сочетание плавкого предохранителя (Ft) и механизма терморазмыкателя (t°) для безопасного отключения в аварийных режимах.
• Визуальная индикация: Зелёный индикатор сигнализирует об исправности, его потухание указывает на необходимость замены модуля.

Технические характеристики

• Артикул производителя: 828410921
• Серия и модель: DDC40CS-20-275
• Тип сети: Постоянный ток (DC)
• Максимальное рабочее напряжение PV-DC (Ucpv): 275 В
• Номинальный ток разряда In (8/20 мкс, 15 импульсов): 20 кА
• Максимальный ток разряда Imax (8/20 мкс): 40 кА
• Уровень защиты Up (+/PE) @ In: ≤ 900 В
• Уровень защиты Up (+/-) @ In: ≤ 1800 В
• Рабочий ток / Ток утечки (Icpv): < 0.1 мА
• Стойкость к току короткого замыкания (Iscpv): 1000 А
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20 (только для внутренней установки)
• Стандарты: Соответствует prIEC 61643-41, IEC 61643-11, UL 1449 4-е издание
• Монтаж: На DIN-рейку 35 мм
• Сечение подключаемых проводов: 1.5 – 16 мм² (силовые), 1.5 мм² max (сигнальные)
