Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DDC40C-20-275 предназначено для надёжной защиты постоянного тока и фотоэлектрических (PV) систем от разрушительных последствий грозовых и коммутационных перенапряжений. Его основная функция — ограничение опасных импульсных скачков напряжения до безопасного для оборудования уровня (Up) и отвод энергии импульса в землю, предотвращая выход из строя дорогостоящего электрооборудования, инверторов и контроллеров заряда.

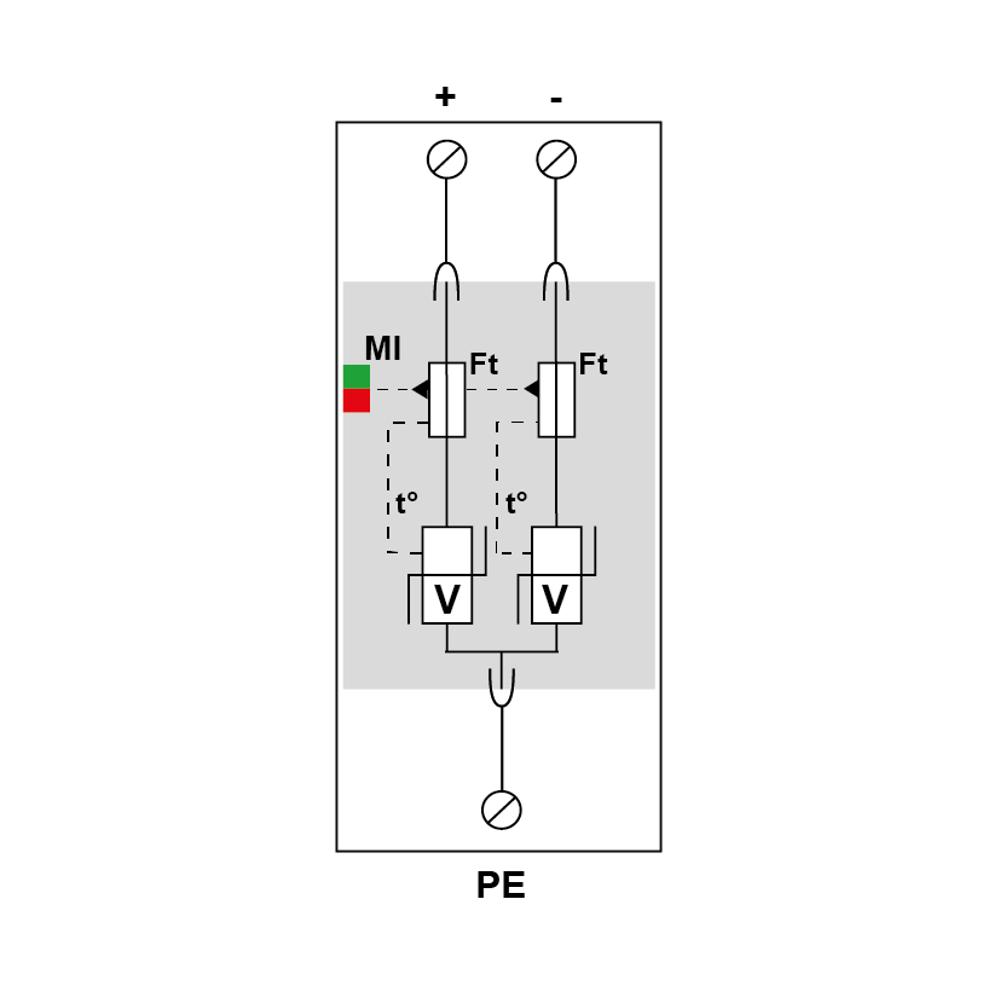

Устройство построено на основе мощного варисторного модуля и использует конфигурацию защиты 2+0 (линия-земля для каждого полюса). Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что обеспечивает мгновенное шунтирование импульсного тока. Оно предназначено для установки в распределительных щитах постоянного тока на DIN-рейку 35 мм, совместимо с сетями напряжением до 220 В DC (максимальное рабочее напряжение PV-DC Ucpv = 275 В). Для корректной работы и селективности требует установки внешних предохранителей типа gG на 50-125 А (F1) и, в зависимости от схемы, может потребовать дополнительного предохранителя F2. Устройство оснащено визуальным индикатором состояния (зелёный — исправно).

Области применения

• Защита фотоэлектрических (солнечных) электростанций и панелей.
• Защита систем автономного и резервного энергоснабжения на постоянном токе.
• Обеспечение безопасности телекоммуникационного оборудования, работающего на DC.
• Защита систем сигнализации, связи и промышленной автоматики с питанием от постоянного напряжения.
• Использование в составе комплексной системы молниезащиты объектов с DC-инфраструктурой.

Ключевые особенности

• Очень низкий уровень защиты Up: всего 900 В между линией и землёй (L-PE) при номинальном токе разряда, что обеспечивает высокую степень защиты чувствительной аппаратуры.
• Высокая пропускная способность: максимальный ток разряда Imax 40 кА (импульс 8/20 мкс) гарантирует надёжность даже при прямых ударах молнии вблизи.
• Съёмный модуль: возможность быстрой замены.
• Компактный дизайн: малые габариты (90x73.5x18 мм) для экономии места в щитовой.
• Двойная защита от перегрузки: оснащён плавким предохранителем и механизмом терморазмыкателя для безопасного отключения в случае неисправности.

Технические характеристики

• Артикул производителя: 828410911
• Серия: DDC40C
• Тип сети: Постоянный ток (DC)
• Сетевое напряжение (Un): 220 В DC
• Макс. рабочее напряжение PV-DC (Ucpv): 275 В DC
• Номинальный ток разряда (In): 20 кА (8/20 мкс, 15 импульсов)
• Максимальный ток разряда (Imax): 40 кА (8/20 мкс)
• Уровень защиты L-PE (Up) @ In: ≤ 900 В
• Уровень защиты L-L (Up) @ In: ≤ 1800 В
• Ток утечки (Icpv): < 0.1 мА
• Стойкость к току короткого замыкания (Iscpv): 1000 А
• Диапазон рабочих температур: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20 (только для внутренней установки)
• Способ монтажа: На DIN-рейку 35 мм
• Соответствие стандартам: prIEC 61643-41, UL 1449 4-е изд.
• Рекомендуемый предохранитель (F1): типа gG, 50 А мин. – 125 А макс.
