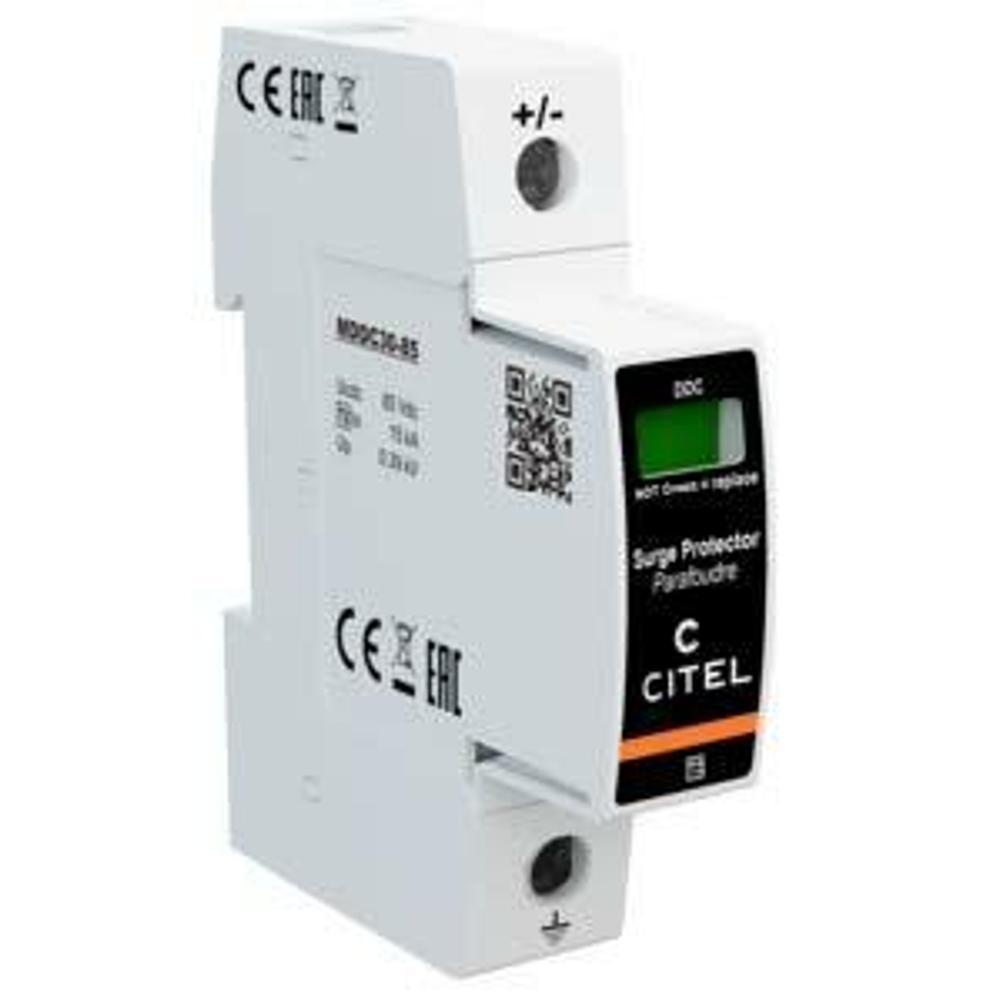

Устройство защиты от импульсных перенапряжений CITEL DDC30-10-85 (артикул 828110211) представляет собой специализированный однополюсный ограничитель перенапряжений, предназначенный для защиты оборудования постоянного тока (DC) от разрушительного воздействия грозовых и коммутационных импульсов. Данная модель относится к классу УЗИП Тип 1 или Тип 2, что позволяет ей эффективно работать как при прямых ударах молнии (10/350 мкс), так и при вторичных наведенных импульсах (8/20 мкс). Основная функция устройства — ограничение амплитуды опасных перенапряжений до безопасного для подключенной нагрузки уровня, обеспечивая тем самым бесперебойную работу и продлевая срок службы дорогостоящего электронного оборудования.
УЗИП CITEL DDC30-10-85 построено на базе мощного варистора (V), дополненного внутренним терморазмыкателем (t°) для автоматического отключения модуля при его перегреве или выходе из строя. Устройство имеет сменный модуль (MDDC30-85), что упрощает обслуживание и восстановление защиты без замены всего корпуса. Принцип работы основан на шунтировании импульса высокого напряжения на защитное заземление (PE) или на противоположный полюс. Модель рассчитана на работу в сетях постоянного тока с номинальным напряжением (Un) 75 В DC и максимальным длительным рабочим напряжением (Uc) 85 В DC. Подключение осуществляется через винтовые зажимы, рассчитанные на сечение провода до 25 мм² для силовых цепей. Устройство совместимо с сетями как с заземленной, так и с незаземленной средней точкой, поддерживая конфигурации подключения +/PE и -/PE.
Области применения
- Телекоммуникационное оборудование: Защита базовых станций сотовой связи, ретрансляторов и серверного оборудования, питающегося от источников постоянного тока напряжением 48-75 В.
- Системы промышленной автоматизации: Установка в шкафах управления для защиты контроллеров, датчиков и исполнительных механизмов, работающих в цепях DC.
- Солнечная энергетика (фотоэлектрические системы): Защита инверторов, контроллеров заряда и сборных шин в системах с напряжением до 85 В DC.
- Системы безопасности и видеонаблюдения: Обеспечение бесперебойной работы IP-камер, видеорегистраторов и охранных панелей, питающихся по технологии PoE или от локальных DC-источников.
- Транспортная инфраструктура: Защита оборудования железнодорожной автоматики, светофоров и систем управления дорожным движением, использующих низковольтные цепи постоянного тока.
Ключевые особенности
- Двойной класс защиты (Тип 1+2): Выдерживает как мощные импульсы тока молнии (Iimp 4 кА, 10/350 мкс), так и коммутационные перенапряжения (In 15 кА, 8/20 мкс).
- Сменный модуль: Выходящий из строя варисторный модуль (MDDC30-85) заменяется без демонтажа корпуса и переподключения проводов.
- Визуальная индикация состояния: Механический индикатор зеленого/красного цвета на корпусе позволяет мгновенно оценить работоспособность устройства.
- Опциональная дистанционная сигнализация: Возможность установки модификации с перекидным контактом (DDC30S) для передачи аварийного сигнала на пульт диспетчера или в систему автоматизации.
- Высокая отключающая способность: Суммарный ток разряда (Imax total) достигает 60 кА, что гарантирует надежное отведение энергии мощного импульса.
Технические характеристики
- Номинальное напряжение DC (Un): 75 В
- Максимальное длительное рабочее напряжение DC (Uc-DC): 85 В
- Максимальное длительное рабочее напряжение AC (Uc-AC): 60 В
- Номинальный ток разряда (8/20 мкс) (In): 15 кА
- Максимальный ток разряда (8/20 мкс) (Imax): 30 кА
- Ток молнии (10/350 мкс) (Iimp): 4 кА
- Уровень защиты (+/PE или -/PE) при In (Up): ≤ 390 В
- Ток утечки при Uc (Ipe): менее 0.1 мА
- Сечение подключаемых проводников: силовые 2.5-25 мм², сигнальные до 1.5 мм²
- Диапазон рабочих температур: от -40°C до +85°C
- Степень защиты корпуса: IP20 (установка внутри помещений)
- Тип предохранителей (внешних): 50 A мин. - 125 A макс., тип gG
- Стандарты: prIEC 61643-41, ГОСТ Р 51992-2011
