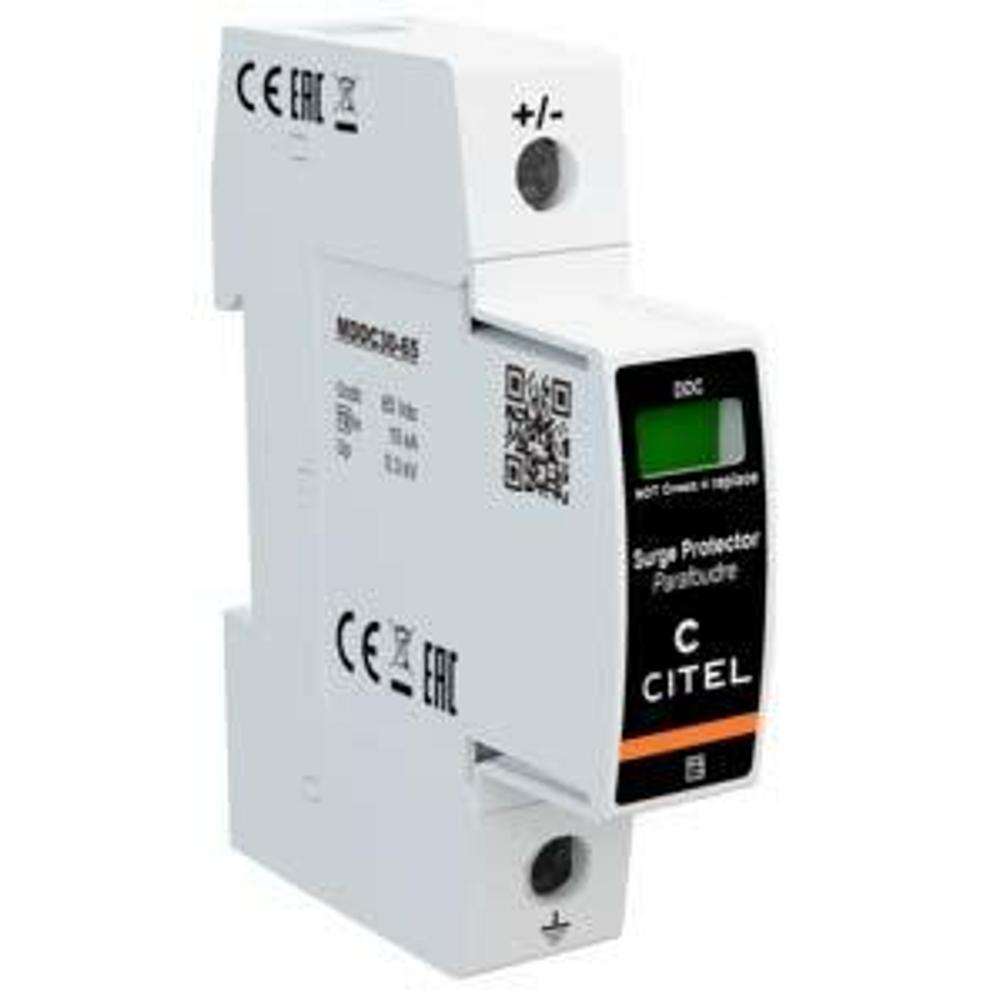

Устройство защиты от импульсных перенапряжений CITEL DDC30-10-65 (артикул 828110111) представляет собой высокотехнологичный однофазный (1-полюсный) УЗИП, специально разработанный для защиты оборудования постоянного тока (DC) от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель сочетает в себе функции ограничителя перенапряжений Типа 1 и Типа 2, что позволяет ей эффективно отводить как мощные импульсы тока молнии (10/350 мкс), так и более слабые, но частые коммутационные помехи. Устройство обеспечивает надежную защиту цепей с номинальным напряжением 48 В DC и максимальным рабочим напряжением 65 В DC, гарантируя безопасность дорогостоящего оборудования в системах телекоммуникаций, промышленной автоматики и альтернативной энергетики.
В основе работы УЗИП CITEL DDC30-10-65 лежит мощный варистор (V), который мгновенно изменяет свое сопротивление при превышении порогового напряжения, шунтируя опасный импульс на землю (PE). Устройство оснащено внутренним терморазмыкателем (t°) для безопасного отключения варистора при его деградации или перегреве, что предотвращает возгорание. Применение сменного модуля (MDDC30-65) значительно упрощает техническое обслуживание — при выходе из строя достаточно заменить только внутренний блок, не демонтируя основание и не переподключая провода. УЗИП монтируется на стандартную DIN-рейку 35 мм (EN60715) и подключается через винтовые зажимы, рассчитанные на сечение провода от 2.5 до 25 мм² для силовых цепей. Устройство совместимо с сетями постоянного тока (DC) и требует последовательной установки предохранителя типа gG номиналом от 50 А до 125 А.
Области применения
- Телекоммуникационное оборудование: Защита базовых станций сотовой связи, ретрансляторов и серверного оборудования, питающегося от источников постоянного тока напряжением 48 В.
- Промышленная автоматика: Обеспечение бесперебойной работы программируемых логических контроллеров (ПЛК), систем управления и датчиков в цепях DC 48 В.
- Системы безопасности и видеонаблюдения: Защита камер, контроллеров доступа и сигнализаций, получающих питание по линиям постоянного тока.
- Альтернативная энергетика: Применение в цепях постоянного тока после солнечных панелей и ветрогенераторов для защиты инверторов и контроллеров заряда (при условии соответствия напряжению).
- Транспортная инфраструктура: Защита систем управления железнодорожной автоматикой, светофоров и другого оборудования, работающего от DC сетей.
Ключевые особенности
- Комбинированный тип защиты (Тип 1+2): Выдерживает как прямые удары молнии (Iimp 4 кА), так и коммутационные перенапряжения (In 15 кА), обеспечивая комплексную безопасность.
- Сменный модуль: Конструкция с возможностью замены внутреннего модуля MDDC30-65 без демонтажа клеммной колодки, что сокращает время восстановления защиты.
- Визуальная индикация состояния: Механический индикатор (Зеленый/Красный) на корпусе наглядно показывает исправность устройства, позволяя быстро выявить неисправный модуль.
- Высокая отключающая способность: Суммарный ток разряда до 60 кА и низкий уровень защиты Up = 300 В обеспечивают надежное ограничение перенапряжений.
- Опциональная дистанционная сигнализация: Возможность установки модели с индексом "S" (например, DDC30S-10-65) для передачи аварийного сигнала на пульт диспетчера через перекидной контакт.
Технические характеристики
- Номинальное напряжение DC (Un): 48 В
- Максимальное рабочее напряжение DC (Uc-DC): 65 В
- Максимальное рабочее напряжение AC (Uc-AC): 50 В
- Номинальный ток разряда (8/20 мкс) (In): 15 кА
- Максимальный ток разряда (8/20 мкс) (Imax): 30 кА
- Ток молнии (10/350 мкс) (Iimp): 4 кА
- Уровень защиты +/PE (-/PE) при In (Up): 300 В
- Ток утечки при Uc (Ipe): < 0.1 мА
- Сменный модуль: MDDC30-65
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
- Материал корпуса: Термопластик UL94-V0 (самозатухающий)
- Количество полюсов: 1 (однополюсное исполнение)
