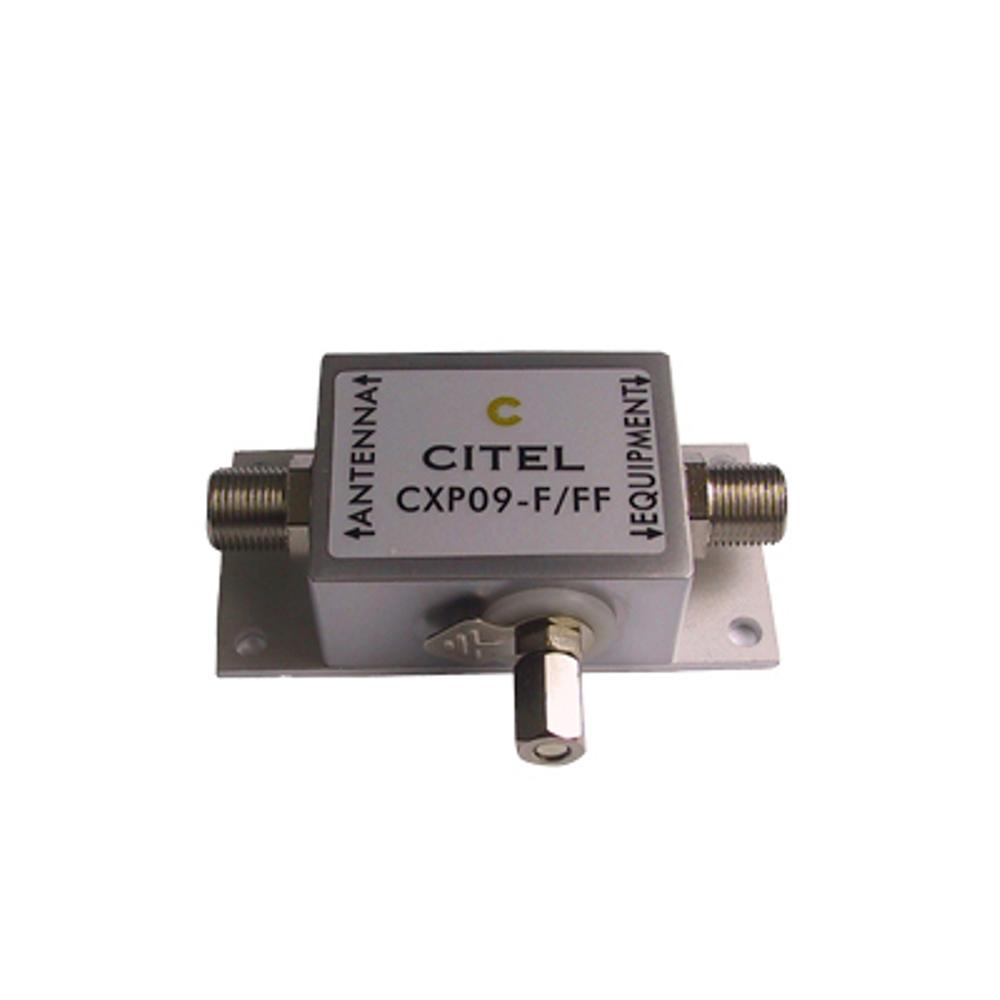

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL CXP09-B/FF (артикул 631633) предназначено для защиты низкочастотного коаксиального оборудования и линий радиосвязи от опасных импульсных перенапряжений, вызванных грозовыми разрядами и коммутационными помехами. Устройство обеспечивает надёжную защиту приёмопередающей аппаратуры, антенно-фидерных трактов и измерительного оборудования, работающего в диапазоне от постоянного тока до 1 ГГц.
В основе работы УЗИП лежит газоразрядная трубка (Gas Discharge Tube), обеспечивающая эффективное ограничение импульсных перенапряжений. Устройство выполнено в металлическом корпусе из латуни с разъёмами BNC типа «мама-мама» (Female/Female) и предназначено для монтажа на панель или пластину. При возникновении импульсного перенапряжения, превышающего допустимый уровень, газоразрядная трубка срабатывает и отводит избыточную энергию, ограничивая напряжение на защищаемом оборудовании до безопасного уровня менее 700 В. Устройство совместимо с коаксиальными сетями с волновым сопротивлением 50 Ом и может применяться в системах радиосвязи, телекоммуникации и передачи данных.
Области применения
- Защита антенно-фидерных трактов и приёмопередающего оборудования систем радиосвязи
- Защита коаксиальных линий передачи данных и сигналов в диапазоне DC–1 ГГц
- Защита измерительного и лабораторного оборудования с коаксиальными входами BNC
- Защита оборудования базовых станций, ретрансляторов и узлов связи
- Применение в системах промышленной автоматизации и телеметрии с коаксиальными интерфейсами
Ключевые особенности
- Низкочастотное коаксиальное исполнение с рабочим диапазоном от DC до 1 ГГц
- Разъёмы BNC типа Female/Female для удобного подключения
- Высокий максимальный разрядный ток Imax до 20 кА (8/20 мкс)
- Импульсный ток Iimp 2,5 кА (10/350 мкс, категория D1) и номинальный разрядный ток In 5 кА (8/20 мкс, категория C2)
- Металлический корпус из латуни, монтаж на панель, степень защиты IP20
- Индикатор отключения при прерывании передачи сигнала и отказобезопасное поведение (короткое замыкание)
Технические характеристики
- Артикул: 631633
- Производитель: CITEL
- Серия: CXP
- Тип сети: коаксиальная, DC–1000 МГц
- Номинальное напряжение линии (Un): < 50 В
- Максимальное рабочее напряжение DC (Uc): < 60 В
- Максимальный разрядный ток (Imax, 8/20 мкс): 20 кА
- Максимальный ток нагрузки (IL): 0,5 А
- Уровень защиты (Up) при In (8/20 мкс): < 700 В
- Импульсный ток (Iimp, 2×10/350 мкс, категория D1): 2,5 кА
- Номинальный разрядный ток (In, 8/20 мкс, категория C2): 5 кА
- Максимальная частота: DC–1 ГГц
- Волновое сопротивление: 50 Ом
- Вносимые потери: < 1 дБ
- Максимальная мощность: 25 Вт
- Обратные потери: > 16 дБ
- КСВН (VSWR): < 1,35:1
- Сопротивление изоляции: ≥ 10 ГОм
- Технология: газоразрядная трубка
- Подключение: разъёмы BNC Female/Female
- Формат: металлический корпус
- Монтаж: на панель/пластину
- Материал корпуса: латунь
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Отказобезопасное поведение: короткое замыкание
- Индикатор отключения: прерывание передачи
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
