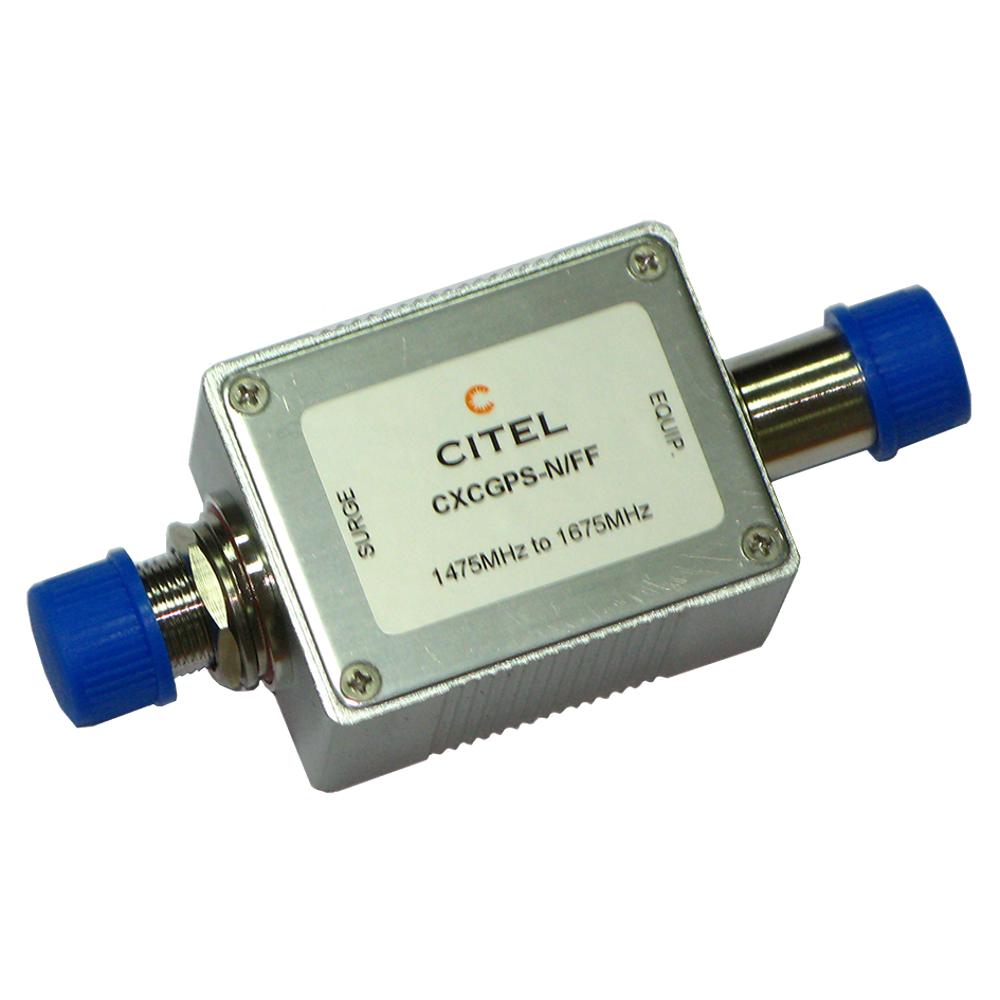

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL CXCGPS-N/FF (артикул 62017) — это профессиональное коаксиальное устройство, предназначенное для защиты информационных сетей и систем видеопередачи от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство обеспечивает надёжную защиту дорогостоящего оборудования, такого как приёмники GPS, антенно-фидерные тракты и системы видеонаблюдения, предотвращая выход из строя чувствительной электроники при скачках напряжения в коаксиальном тракте.
В основе работы УЗИП CITEL CXCGPS-N/FF лежит комбинированная технология, объединяющая газовый разрядник и встроенный фильтр, что обеспечивает эффективное ограничение импульсных перенапряжений при сохранении высокого качества передаваемого сигнала. Устройство выполнено в металлическом корпусе из алюминиевого сплава с разъёмами типа N «мама»/«мама», что позволяет использовать его для проходного монтажа непосредственно в разрыв коаксиального кабеля. При срабатывании защиты происходит короткое замыкание с прерыванием передачи сигнала, что служит индикатором отключения и защищает подключённое оборудование. Устройство совместимо с сетями GPS и другими коаксиальными системами передачи сигнала с волновым сопротивлением 50 Ом, работающими в диапазоне частот 1475–1675 МГц, и соответствует международным стандартам IEC 61643-21, EN 61643-21, UL497C и UL497E.
Области применения
- Защита антенно-фидерных трактов и приёмников GPS-навигации
- Системы видеонаблюдения и передачи видеосигнала по коаксиальному кабелю
- Информационные и телекоммуникационные сети с коаксиальным подключением
- Радиосвязное оборудование и базовые станции
- Наружные антенные комплексы, требующие защиты от грозовых перенапряжений
Ключевые особенности
- Низкие вносимые потери — менее 0,2 дБ, что сохраняет качество сигнала
- Высокое затухание при перенапряжении — не менее 20 дБ
- Проходной монтаж через разъёмы N «мама»/«мама» — простой и быстрый в установке
- Прочный металлический корпус из алюминиевого сплава со степенью защиты IP65
- Подходит для наружного применения и эксплуатации в широком температурном диапазоне от −25 до +85 °C
Технические характеристики
- Артикул: 62017
- Производитель: CITEL
- Серия: CXC
- Тип: коаксиальное УЗИП (сеть GPS)
- Макс. частота (f max.): 1475–1675 МГц
- Вносимые потери: < 0,2 дБ
- Вносимые потери (затухание): ≥ 20 дБ
- Сопротивление: 50 Ом
- Коэффициент стоячей волны по напряжению (КСВН): < 1.2:1
- Макс. ток разряда (Imax, 8/20 мкс): 10 кА
- Импульсный ток (Iimp, 2 × 10/350 мкс, категория D1): 2,5 кА / 10 кА
- Номинальный ток разряда (In, 8/20 мкс, категория C2): 5 кА
- Макс. передаваемая мощность: 25 Вт
- Технология: газовый разрядник + фильтр
- Подсоединение к сети: разъём N «мама»/«мама»
- Формат: металлический корпус
- Монтаж: разъём с возможностью проходного монтажа
- Материал корпуса: алюминиевый сплав
- Рабочая температура (Tu): −25/+85 °C
- Уровень защиты: IP65
- Наружное применение: да
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
