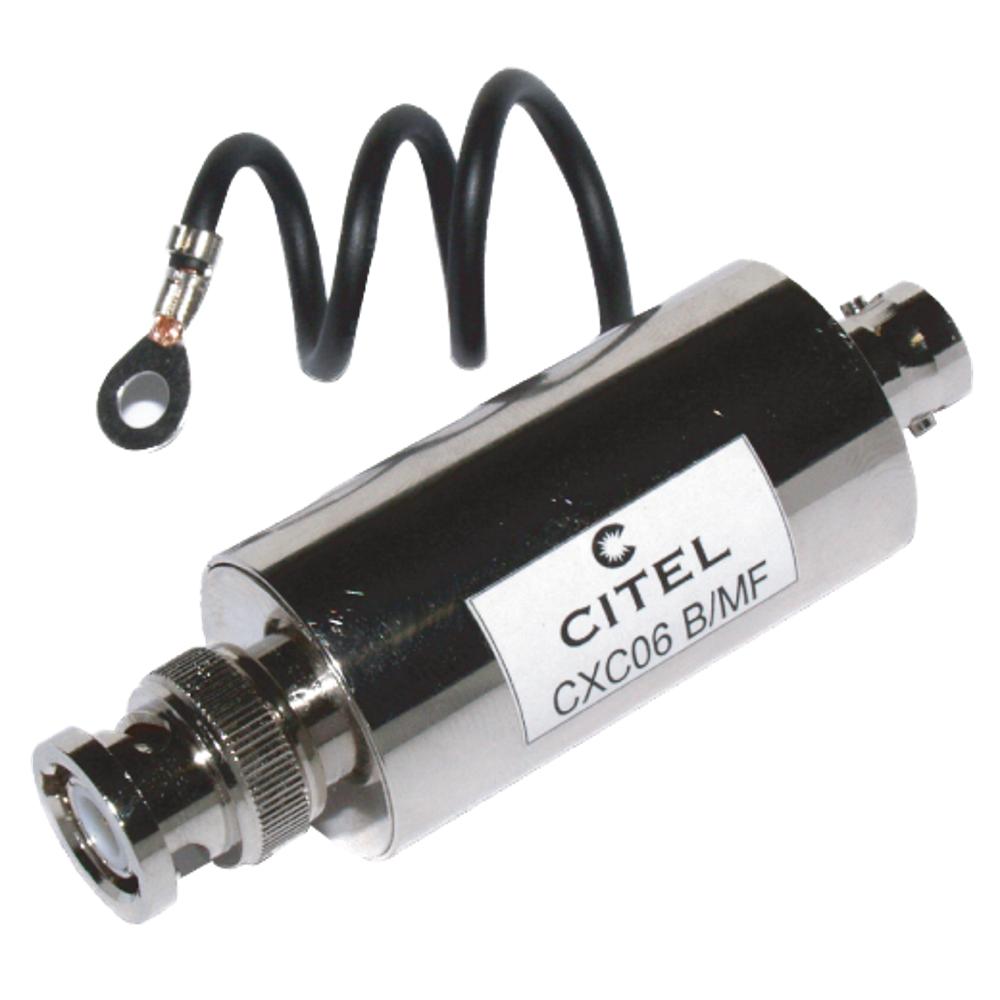

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL CXC06-B/MF (артикул 630134) представляет собой коаксиальный ограничитель импульсных перенапряжений, предназначенный для защиты оборудования информационных сетей и систем видеопередачи от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается непосредственно в коаксиальную линию и обеспечивает надёжную защиту чувствительной электроники — видеокамер, передатчиков, приёмников и другого оборудования — от выхода из строя при воздействии импульсных токов.
В основе работы УЗИП CITEL CXC06-B/MF лежит комбинированная технология защиты GDT + R + Diode (газоразрядник + резистор + диод), обеспечивающая эффективное ограничение перенапряжений в широком диапазоне частот от DC до 70 МГц. Устройство подключается последовательно в коаксиальный тракт через разъёмы BNC Male/Female и совместимо с сетями с волновым сопротивлением 50 Ом. Благодаря низким вносимым потерям (не более 0,6 дБ) и высокому коэффициенту возвратных потерь (не менее 20 дБ) устройство практически не влияет на качество передаваемого сигнала. При возникновении аварийной ситуации срабатывает режим отказобезопасности (Failsafe), который выражается в коротком замыкании и прерывании передачи сигнала, что сигнализирует о необходимости замены устройства. Монтаж производится непосредственно на кабеле, что упрощает установку и обслуживание.
Области применения
- Защита систем видеонаблюдения (CCTV) и видеопередачи по коаксиальному кабелю
- Защита информационных и телекоммуникационных сетей с коаксиальным интерфейсом
- Защита оборудования кабельного телевидения и систем распределения видеосигнала
- Защита приёмопередающего оборудования в диапазоне частот до 70 МГц
- Применение на объектах с повышенным риском грозовых воздействий (промышленные объекты, узлы связи, вышки)
Ключевые особенности
- Коаксиальное исполнение с разъёмами BNC Male/Female для простого подключения в линию
- Комбинированная технология защиты GDT + R + Diode
- Низкие вносимые потери (≤0,6 дБ) и высокое качество передачи сигнала
- Лёгкий монтаж непосредственно на кабеле
- Режим отказобезопасности с индикацией прерывания передачи
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497C, UL497E
Технические характеристики
- Тип сети: коаксиальная, DC–70 МГц
- Номинальное напряжение линии (Un): 6 В
- Максимальное рабочее напряжение DC (Uc): 8 В
- Максимальная частота (f max.): DC–70 МГц
- Вносимые потери: ≤0,6 дБ
- Возвратные потери: ≥20 дБ
- Волновое сопротивление: 50 Ом
- КСВН (VSWR): < 1,5:1
- Максимальный ток нагрузки (IL): 0,5 А
- Максимальный разрядный ток (Imax, 8/20 мкс): 10 кА
- Уровень защиты (Up, категория C3): 25 В / 600 В
- Импульсный ток (Iimp, 2×10/350 мкс, категория D1): 2,5 кА / 10 кА
- Номинальный разрядный ток (In, категория C2): 5 кА
- Максимальная мощность: 6 Вт
- Технология защиты: GDT + R + Diode
- Подключение: разъёмы BNC Male/Female
- Формат: металлический корпус
- Материал корпуса: латунь
- Монтаж: на кабеле
- Рабочая температура: −40…+85 °C
- Степень защиты: IP20
- Режим отказобезопасности: короткое замыкание, прерывание передачи, режим отказа 2
- Индикация отключения: прерывание передачи
- Вес: 0,064 кг
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
- Соответствие RoHS: да
- Артикул: 630134
