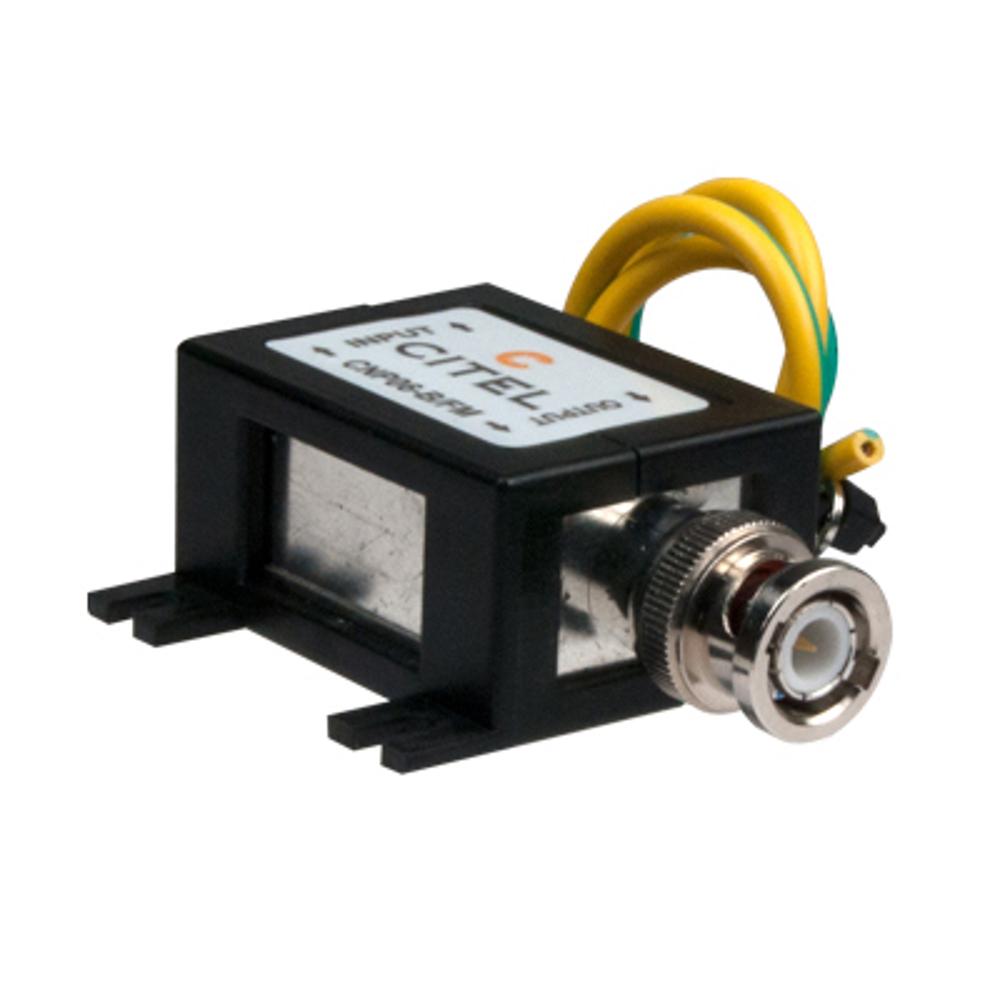

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL CNP90 B/MM — это коаксиальное устройство защиты, предназначенное для информационных сетей и сетей видеопередачи. Оно обеспечивает надёжную защиту чувствительного оборудования от опасных импульсных перенапряжений, возникающих в результате грозовых разрядов или коммутационных помех в коаксиальных линиях передачи сигнала.
Устройство работает в коаксиальных сетях с частотным диапазоном DC–100 МГц и рассчитано на номинальное сопротивление 75 Ом, что делает его оптимальным решением для систем видеонаблюдения и передачи видеосигналов. Подключение осуществляется через разъёмы BNC «мама»/«мама», что обеспечивает простой и быстрый монтаж на плоскую поверхность. УЗИП имеет изолирующий корпус из металла и пластика, отличается низкими вносимыми потерями (≤ 0,5 дБ) и высоким коэффициентом затухания (≥ 20 дБ), что гарантирует минимальное влияние на качество передаваемого сигнала. Устройство не пропускает постоянный ток и предназначено только для внутренней установки (степень защиты IP20).
Области применения
- Системы видеонаблюдения (CCTV) и охранного телевидения
- Информационные сети передачи данных по коаксиальному кабелю
- Сети видеопередачи и аналогового видеосигнала
- Телекоммуникационное оборудование с коаксиальными интерфейсами
- Защита камер и видеорегистраторов от импульсных перенапряжений
Ключевые особенности
- Низкие вносимые потери (≤ 0,5 дБ) — минимальное влияние на сигнал
- Высокое затухание (≥ 20 дБ) для эффективного подавления помех
- Простой монтаж на плоскую поверхность
- Разъёмы BNC «мама»/«мама» для быстрого подключения
- Изолирующий корпус из металла и пластика
- Широкий диапазон рабочих температур от −50 °C до +85 °C
Технические характеристики
- Артикул: 6329123
- Производитель: CITEL
- Серия: CNP
- Тип сети: Коаксиальный DC–100 МГц
- Макс. рабочее напряжение DC (Uc): 75 Vdc
- Макс. частота (f max.): DC–100 MHz
- Вносимые потери: ≤ 0,5 дБ
- Вносимые потери (затухание): ≥ 20 дБ
- Сопротивление: 75 Ом
- Коэффициент стоячей волны по напряжению (КСВН): < 1,2:1
- Макс. линейный ток (IL): 4 А
- Макс. ток разряда (Imax): 20 кА
- Макс. передаваемая мощность: 100 Вт
- Пропускание постоянного тока: нет
- Подсоединение к сети: разъём BNC «мама»/«мама»
- Формат: изолирующий корпус
- Монтаж: на плоскую поверхность
- Материал корпуса: металл + пластик
- Рабочая температура (Tu): −50 °C … +85 °C
- Уровень защиты: IP20
- Наружное применение: нет
