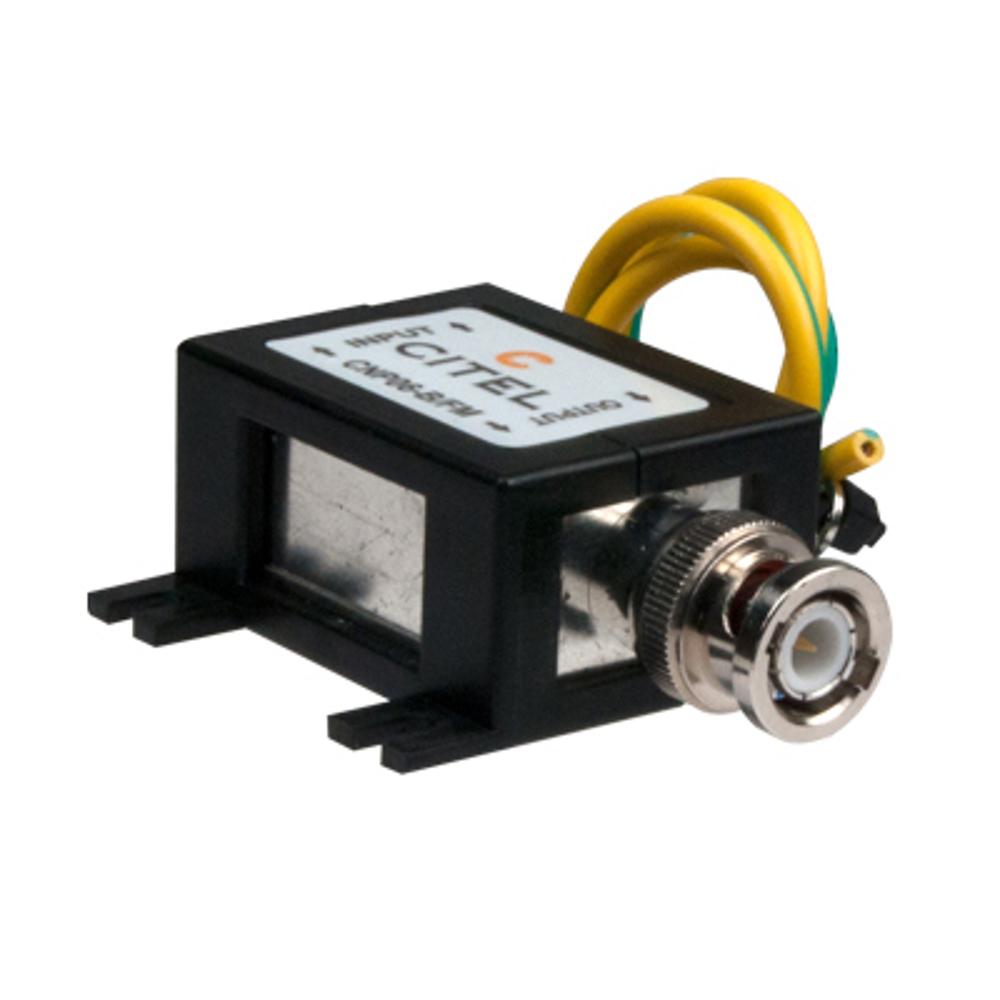

Устройство защиты от импульсных перенапряжений CITEL CNP06 B/FF (артикул 632612) — это коаксиальный УЗИП, предназначенный для защиты информационных сетей и сетей видеопередачи от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными помехами. Устройство устанавливается непосредственно в коаксиальную линию передачи сигнала и обеспечивает надёжную защиту чувствительного оконечного оборудования — видеокамер, видеорегистраторов, передатчиков и приёмников сигнала, телекоммуникационного оборудования.
В основе работы устройства лежит комбинированная технология защиты, сочетающая газовый разрядник и ограничительный диод. Газовый разрядник обеспечивает отвод мощных импульсных токов (до 20 кА), а ограничительный диод быстро реагирует на фронт импульса и ограничивает напряжение на защищаемом оборудовании до безопасного уровня 20 В. Подключение осуществляется через коаксиальные разъёмы BNC «мама»/«мама», что обеспечивает простой и надёжный монтаж в разрыв линии. Устройство совместимо с коаксиальными сетями с волновым сопротивлением 50 или 75 Ом, работающими в диапазоне частот от постоянного тока до 100 МГц, что делает его универсальным решением для аналоговых и цифровых систем видеонаблюдения. При срабатывании защиты происходит короткое замыкание линии, что приводит к прерыванию передачи сигнала — это служит индикатором срабатывания и позволяет своевременно выявить необходимость замены устройства.
Области применения
- Системы видеонаблюдения (CCTV) — защита видеокамер, видеорегистраторов и линий передачи видеосигнала
- Информационные и телекоммуникационные сети, использующие коаксиальный кабель
- Сети передачи видеосигнала на объектах с повышенным риском грозовых воздействий
- Промышленные и коммерческие объекты, оснащённые системами охранного телевидения
- Защита коаксиальных линий связи в составе структурированных кабельных систем
Ключевые особенности
- Комбинированная технология защиты: газовый разрядник + ограничительный диод
- Низкие вносимые потери (≤ 0.5 дБ) — минимальное влияние на качество сигнала
- Простой монтаж на плоскую поверхность, подключение через разъёмы BNC
- Высокий максимальный ток разряда Imax до 20 кА
- Компактный изолирующий корпус из металла и пластика
Технические характеристики
- Тип сети: коаксиальный DC–100 МГц
- Номинальное напряжение линии (Un): 5 В
- Макс. рабочее напряжение DC (Uc): 10 В
- Макс. частота (f max.): DC–100 МГц
- Вносимые потери: ≤ 0.5 дБ
- Сопротивление: 50/75 Ом
- Коэффициент стоячей волны по напряжению: < 1.3:1
- Макс. линейный ток (IL): 0.5 А
- Макс. ток разряда (Imax): 20 кА
- Импульсный ток (Iimp): 2.5 кА
- Номинальный ток разряда (In): 5 кА
- Уровень защиты (Up): 20 В
- Макс. передаваемая мощность: 4 Вт
- Подсоединение к сети: разъём BNC «мама»/«мама»
- Монтаж: на плоскую поверхность
- Материал корпуса: металл + пластик
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Наружное применение: нет
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
- Артикул: 632612
