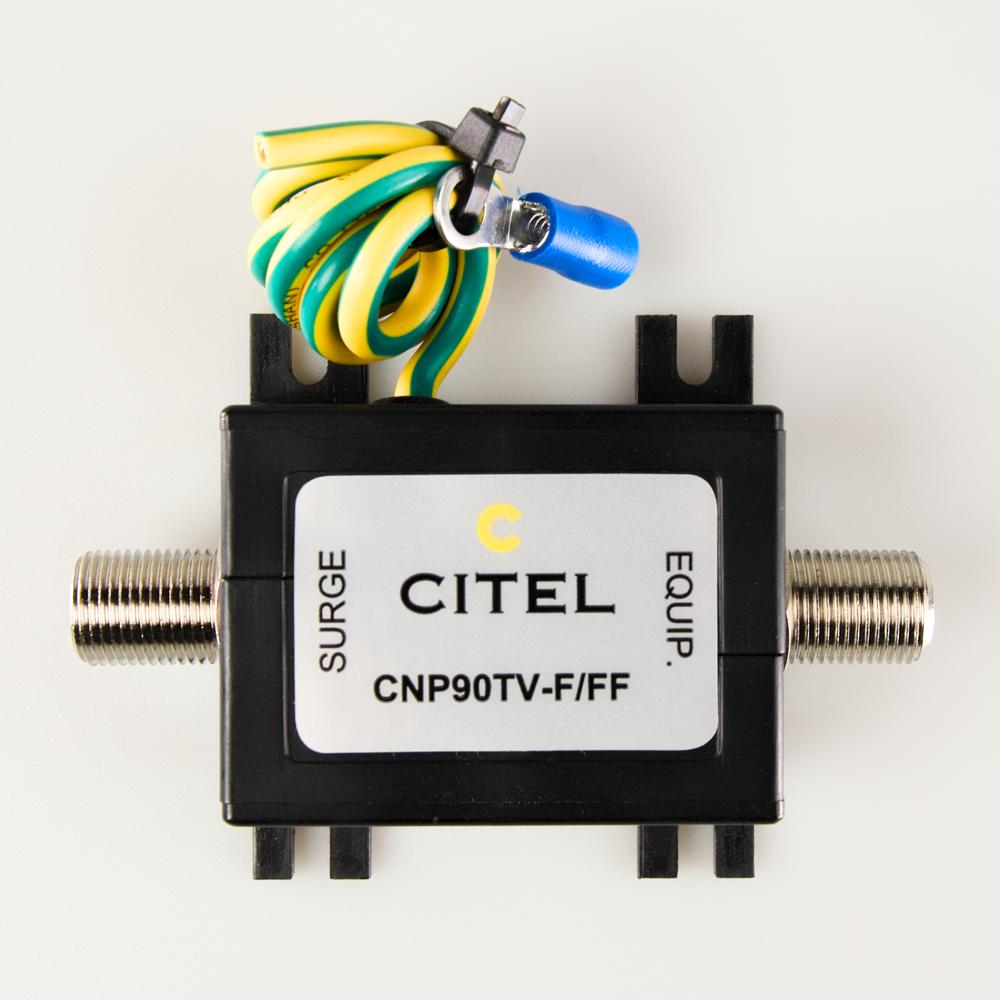

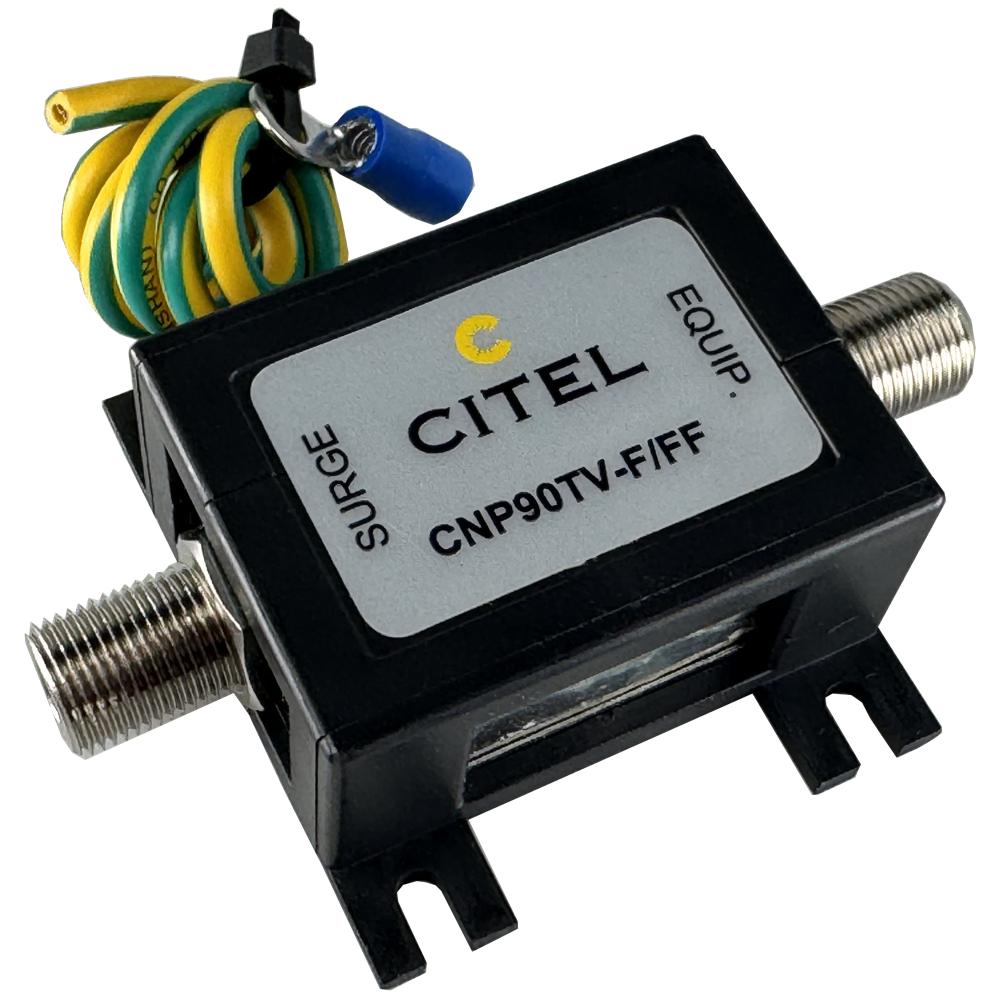

Устройство защиты от импульсных перенапряжений CITEL CNP 90TV F/FF представляет собой коаксиальный УЗИП, предназначенный для защиты низковольтных линий передачи видеосигналов от разрушительного воздействия грозовых и коммутационных перенапряжений. Это устройство обеспечивает надежную защиту чувствительного оборудования, такого как камеры видеонаблюдения и приемники, подключая его в разрыв коаксиального кабеля и шунтируя опасные импульсные токи на землю.

Устройство построено на основе газового разрядника (ГР), обеспечивающего высокую скорость срабатывания и большую поглощаемую энергию. Оно является двунаправленным, то есть защищает линию от перенапряжений любой полярности. Модель CNP 90TV F/FF оснащена разъемами типа F "мама/мама" (FF), что позволяет легко интегрировать его в стандартную коаксиальную линию. Устройство предназначено для работы в сетях с номинальным напряжением до 50 В и совместимо с кабелями волновым сопротивлением 50 и 75 Ом, что охватывает большинство стандартов видеопередачи. В случае износа или перегрузки защитный элемент переходит в режим короткого замыкания, гарантируя безопасность подключенной аппаратуры.

Области применения

• Системы видеонаблюдения (CCTV) для защиты уличных и внутренних камер.
• Оборудование для передачи телевизионного сигнала (TV).
• Антенные системы и спутниковое оборудование.
• Промышленные системы видеоконтроля и телеметрии.
• Любые системы, использующие коаксиальные линии для передачи сигналов постоянного или переменного тока частотой до 1 ГГц.

Ключевые особенности

• Высокая стойкость к импульсным токам: Iimp 2.5 кА (10/350 мкс), Imax 20 кА (8/20 мкс).
• Низкое влияние на сигнал: минимальные вносимые потери (<0.6 дБ) и высокие обратные потери (>20 дБ).
• Универсальное сопротивление: совместимость с кабелями 50 и 75 Ом.
• Надежный разъем: тип F "мама-мама" для простого монтажа в линию.
• Широкий температурный диапазон: стабильная работа от -40°C до +85°C.
• Водонепроницаемое исполнение и монтаж на плоскую поверхность.

Технические характеристики

• Артикул производителя: 6329012
• Серия: CNP
• Технология защиты: Газовый разрядник (GDT)
• Максимальная рабочая частота (f): DC – 1 ГГц
• Волновое сопротивление (Z): 50 / 75 Ом
• Номинальное напряжение сети (Un): < 50 В
• Уровень защиты (Up): ≤ 600 В
• Номинальный ток разряда (In 8/20 мкс): 5 кА
• Максимальный ток разряда (Imax 8/20 мкс): 20 кА
• Импульсный ток (Iimp 10/350 мкс): 2.5 кА
• Тип разъема: F "мама" – F "мама" (F/FF)
• Максимальный ток нагрузки (IL): 0.5 A
• Максимальная мощность (P): 25 Вт
• Рабочий температурный диапазон: от -40°C до +85°C
• Степень защиты корпуса (IP): IP20
• Соответствие стандартам: RoHS 6, ТР ТС 020/2011
