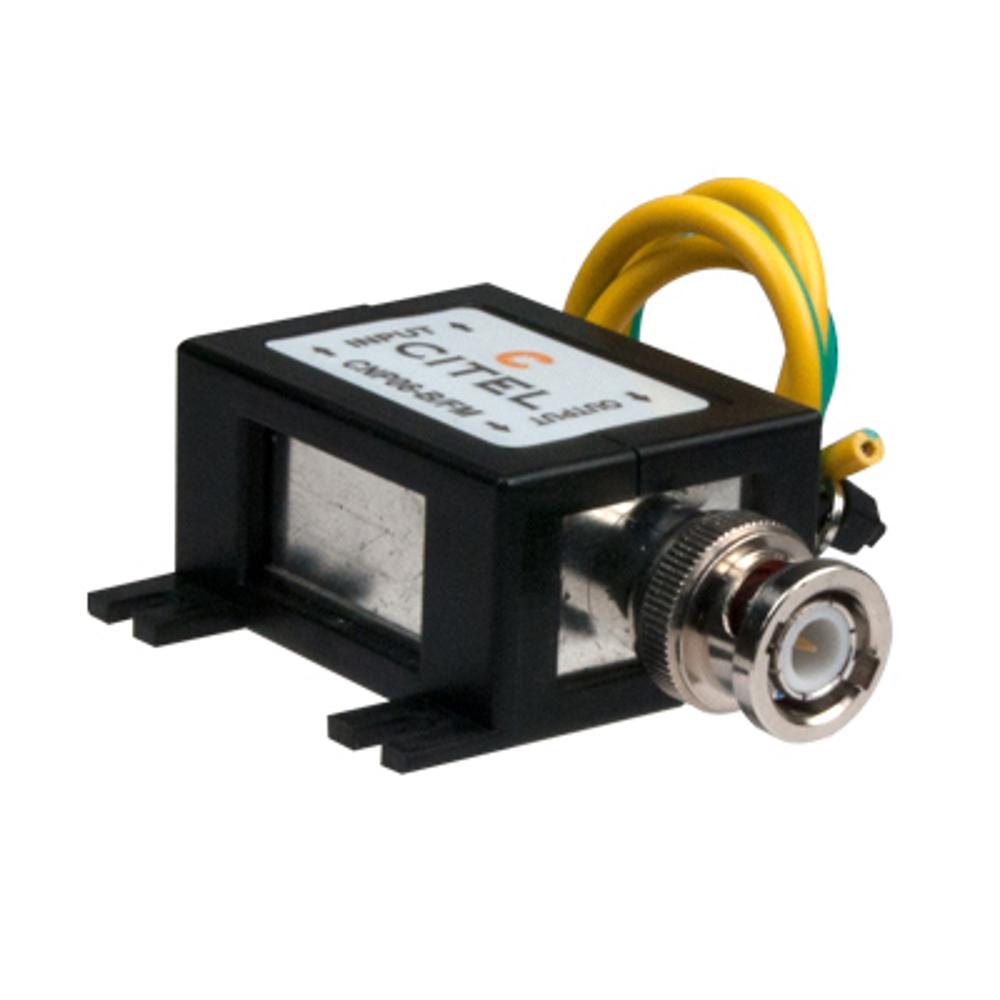

Устройство защиты от импульсных перенапряжений CITEL CNP 90TV B/FF (артикул 6329022) предназначено для защиты коаксиальных линий передачи видеосигналов от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в электросети. УЗИП обеспечивает надёжную защиту чувствительного оборудования систем видеонаблюдения, телевизионных и радиопередающих трактов, предотвращая выход из строя дорогостоящей аппаратуры при возникновении аварийных ситуаций.
В основе работы устройства лежит технология газового разрядника, обеспечивающая эффективное ограничение импульсных перенапряжений. Устройство подключается последовательно в коаксиальную линию через разъёмы BNC «мама»/«мама» и совместимо с сетями передачи сигналов в диапазоне от постоянного тока до 1000 МГц. При возникновении импульсного перенапряжения, превышающего допустимый уровень, газовый разрядник срабатывает и шунтирует опасный импульс на землю, ограничивая уровень защиты до 600 В. УЗИП рассчитано на номинальное напряжение линии менее 50 В и максимальный линейный ток 0,5 А, что делает его идеальным решением для слаботочных видеосигнальных линий. Корпус устройства выполнен из металла и пластика, монтаж осуществляется на плоскую поверхность, степень защиты IP20.
Области применения
- Системы видеонаблюдения (CCTV) и охранного телевидения
- Телевизионные и радиопередающие тракты
- Коаксиальные линии передачи видеосигналов в диапазоне DC–1000 МГц
- Системы контроля доступа с видеоверификацией
- Промышленные и коммерческие объекты с разветвлённой сетью видеонаблюдения
Ключевые особенности
- Импульсный ток Iimp 2,5 кА, номинальный ток разряда In 5 кА, максимальный ток разряда Imax 20 кА
- Разъёмы BNC «мама»/«мама» для последовательного подключения в коаксиальную линию
- Номинальное напряжение линии Un < 50 В, сопротивление 50/75 Ом
- Малые вносимые потери (< 0,6 дБ) и низкий КСВН (< 1,35:1)
- Соответствие стандартам IEC 61643-21, EN 61643-21, UL497C, UL497E
Технические характеристики
- Сеть: коаксиальная DC – 1000 МГц
- Номинальное напряжение линии (Un): < 50 В
- Макс. частота (f max.): DC – 1 ГГц
- Вносимые потери: < 0,6 дБ
- Сопротивление: 50/75 Ом
- Коэффициент стоячей волны по напряжению: < 1,35:1
- Макс. линейный ток (IL): 0,5 А
- Макс. ток разряда (Imax): 20 кА
- Импульсный ток (Iimp): 2,5 кА
- Номинальный ток разряда (In): 5 кА
- Уровень защиты L/N и L/PE @ In (8/20 мкс): 600 В
- Макс. передаваемая мощность: 25 Вт
- Технология: газовый разрядник
- Подсоединение к сети: разъём BNC «мама»/«мама»
- Монтаж: на плоскую поверхность
- Материал корпуса: металл + пластик
- Рабочая температура (Tu): −40…+85 °C
- Уровень защиты: IP20
- Наружное применение: нет
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
- Артикул: 6329022
