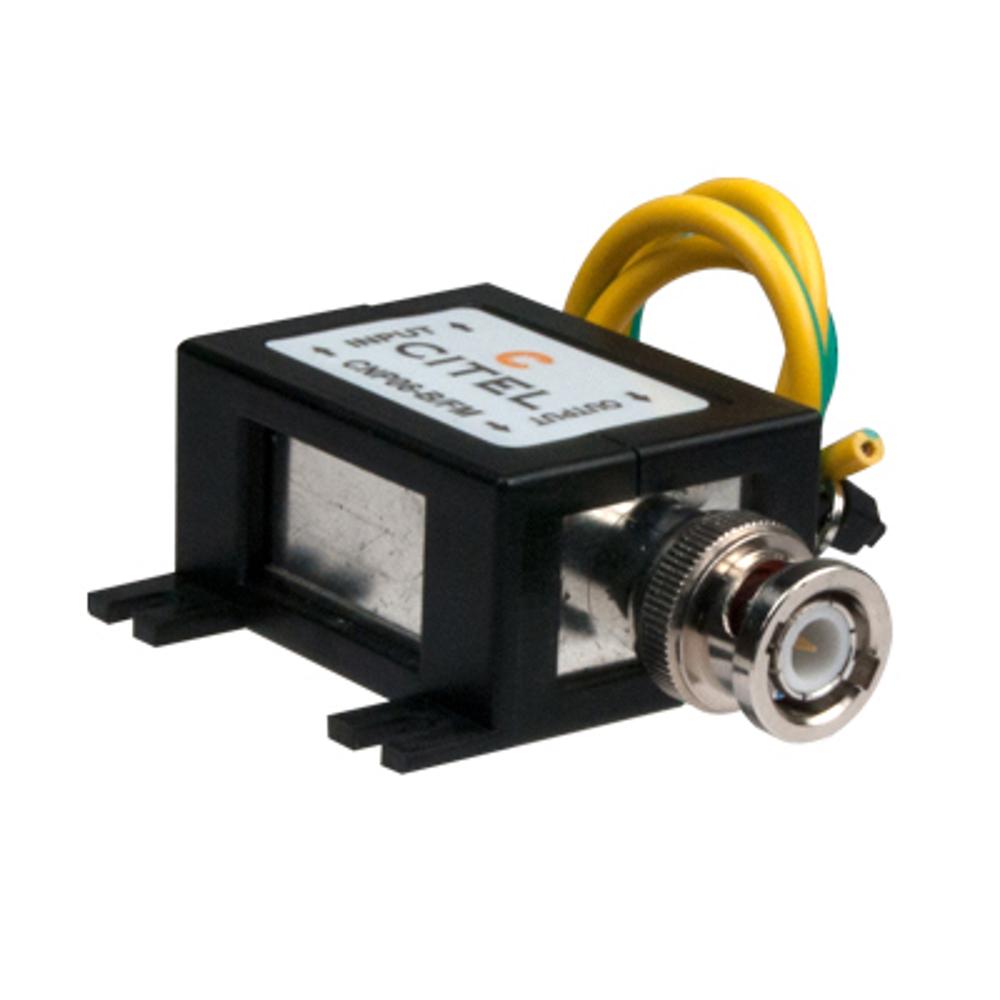

Устройство защиты от импульсных перенапряжений CITEL CNP 230TV F/MM (артикул 632303) предназначено для защиты коаксиальных линий передачи низкочастотных видеосигналов от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП устанавливается непосредственно в коаксиальный тракт и обеспечивает надёжную защиту чувствительного оборудования систем видеонаблюдения, телеметрии и передачи данных, предотвращая выход из строя камер, видеорегистраторов, передатчиков и приёмников сигнала.
В основе работы устройства лежит технология газового разрядника, обеспечивающая быстрое срабатывание и эффективный отвод импульсного тока на землю. При возникновении перенапряжения защита переходит в режим короткого замыкания, что приводит к прерыванию передачи сигнала и сигнализирует о срабатывании. Устройство выполнено в изолирующем корпусе из металла и пластика с разъёмами типа F «папа»/«папа», что обеспечивает простое последовательное включение в коаксиальную линию с сопротивлением 50 или 75 Ом. УЗИП совместимо с коаксиальными сетями в диапазоне от постоянного тока до 1 ГГц и соответствует стандартам IEC 61643-21, EN 61643-21, UL497C и UL497E.
Области применения
- Защита линий передачи видеосигналов в системах охранного видеонаблюдения (CCTV)
- Защита коаксиальных трактов телеметрии и низкочастотных сигналов
- Защита оборудования на объектах с повышенным риском грозовых разрядов
- Защита приёмопередающего оборудования в сетях передачи данных по коаксиальному кабелю
- Применение в промышленных и коммерческих системах безопасности
Ключевые особенности
- Разъёмы типа F «папа»/«папа» для простого включения в коаксиальную линию
- Импульсный ток Iimp 2,5 кА, номинальный ток разряда In 5 кА, максимальный ток разряда Imax 20 кА
- Поддержка сопротивления линии 50/75 Ом и рабочего напряжения Un < 100 В
- Рабочий диапазон частот от постоянного тока до 1 ГГц с вносимыми потерями менее 0,6 дБ
- Технология газового разрядника с индикацией срабатывания через прерывание передачи
Технические характеристики
- Сеть: коаксиальная DC – 1000 МГц
- Номинальное напряжение линии (Un): < 100 В
- Макс. рабочее напряжение DC (Uc): < 150 В
- Макс. частота (f max.): DC – 1 ГГц
- Вносимые потери: < 0,6 дБ
- Сопротивление: 50/75 Ом
- Коэффициент стоячей волны по напряжению: < 1,35:1
- Макс. линейный ток (IL): 0,5 А
- Макс. ток разряда (Imax): 20 кА
- Импульсный ток (Iimp): 2,5 кА
- Номинальный ток разряда (In): 5 кА
- Уровень защиты L/N и L/PE @ In (8/20 мкс): 800 В
- Технология: газовый разрядник
- Подсоединение к сети: разъём F «папа»/«папа»
- Монтаж: на плоскую поверхность
- Материал корпуса: металл + пластик
- Рабочая температура (Tu): -40…+85 °C
- Уровень защиты: IP20
- Вес: 0,044 кг
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
