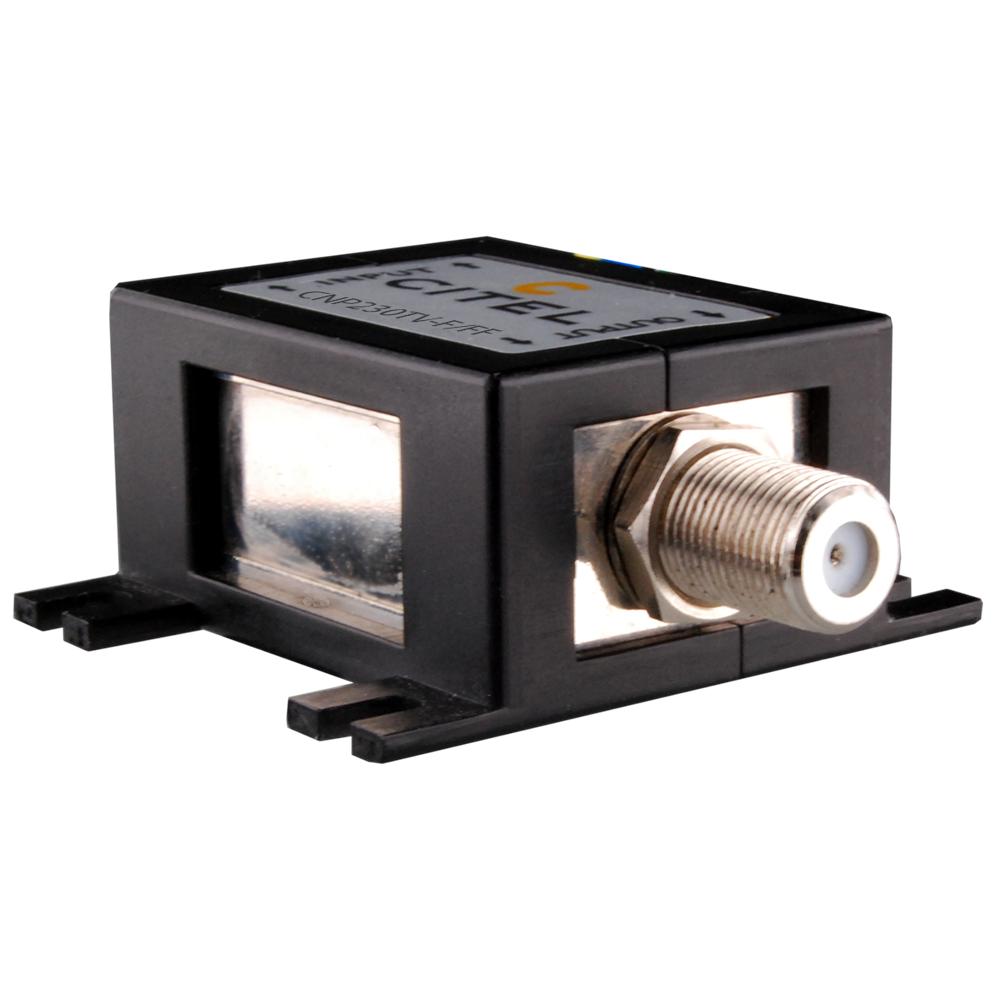

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL CNP 230TV F/FF (артикул 632302) предназначено для защиты коаксиальных линий передачи видеосигналов от разрушительного воздействия грозовых и коммутационных перенапряжений. Данная модель обеспечивает надежную защиту оборудования систем видеонаблюдения (CCTV) и других низковольтных радиочастотных трактов, предотвращая выход из строя дорогостоящих устройств.
Устройство серии CNP построено на основе газового разрядника, что обеспечивает высокое быстродействие и способность отводить значительные импульсные токи. Принцип работы основан на ограничении напряжения на защищаемой линии до безопасного уровня (Up < 600 В). УЗИП устанавливается непосредственно в разрыв коаксиального кабеля с помощью разъемов F-типа (мама/мама) и монтируется на плоскую поверхность. Устройство является двунаправленным, что упрощает его установку. Оно совместимо с сетями передачи видеосигналов, работающими в диапазоне частот от 0 до 1 ГГц, с волновым сопротивлением 50 или 75 Ом.
Области применения
- Защита аналоговых и цифровых камер видеонаблюдения (CCTV) от перенапряжений по коаксиальному кабелю.
- Защита оборудования систем безопасности и видеоконтроля, установленного на открытом воздухе или в зонах с высоким риском грозовых разрядов.
- Применение в системах передачи видео по коаксиальным линиям в жилых, коммерческих и промышленных зданиях.
- Защита приемников, видеорегистраторов (DVR/NVR) и другого оконечного оборудования, подключенного через коаксиальный кабель.
- Использование в телекоммуникационных и радиочастотных трактах с волновым сопротивлением 50/75 Ом.
Ключевые особенности
- Высокая пропускная способность: Выдерживает импульсный ток Iimp 2,5 кА (10/350 мкс) и максимальный ток разряда Imax 20 кА (8/20 мкс).
- Специализированное исполнение: Разработан специально для сетей передачи видеосигналов (TV) с рабочим напряжением до 230 В.
- Удобный монтаж: Оснащен разъемами F-типа (мама/мама) и корпусом, предназначенным для крепления на плоскую поверхность.
- Низкие вносимые потери: Вносимые потери составляют менее 0,6 дБ, что не влияет на качество передаваемого видеосигнала.
- Широкий температурный диапазон: Работоспособность сохраняется при температурах от -40°C до +85°C, что позволяет использовать устройство в неотапливаемых помещениях и на улице (при условии защиты от прямого попадания воды, класс IP20).
Технические характеристики
- Тип устройства: Коаксиальный УЗИП для сетей видеопередачи
- Артикул производителя: 632302
- Номинальное напряжение (Un): < 100 В
- Максимальное рабочее напряжение (Uc): 230 В
- Импульсный ток (Iimp) 10/350 мкс: 2,5 кА
- Номинальный ток разряда (In) 8/20 мкс: 5 кА
- Максимальный ток разряда (Imax) 8/20 мкс: 20 кА
- Уровень защиты (Up) при 1 кВ/мкс: < 600 В
- Волновое сопротивление (Z): 50/75 Ом
- Диапазон рабочих частот (f): DC - 1 ГГц
- Тип разъема: F (мама/мама)
- Степень защиты корпуса: IP20
- Диапазон рабочих температур: от -40°C до +85°C
- Материал корпуса: Металл + Пластик
