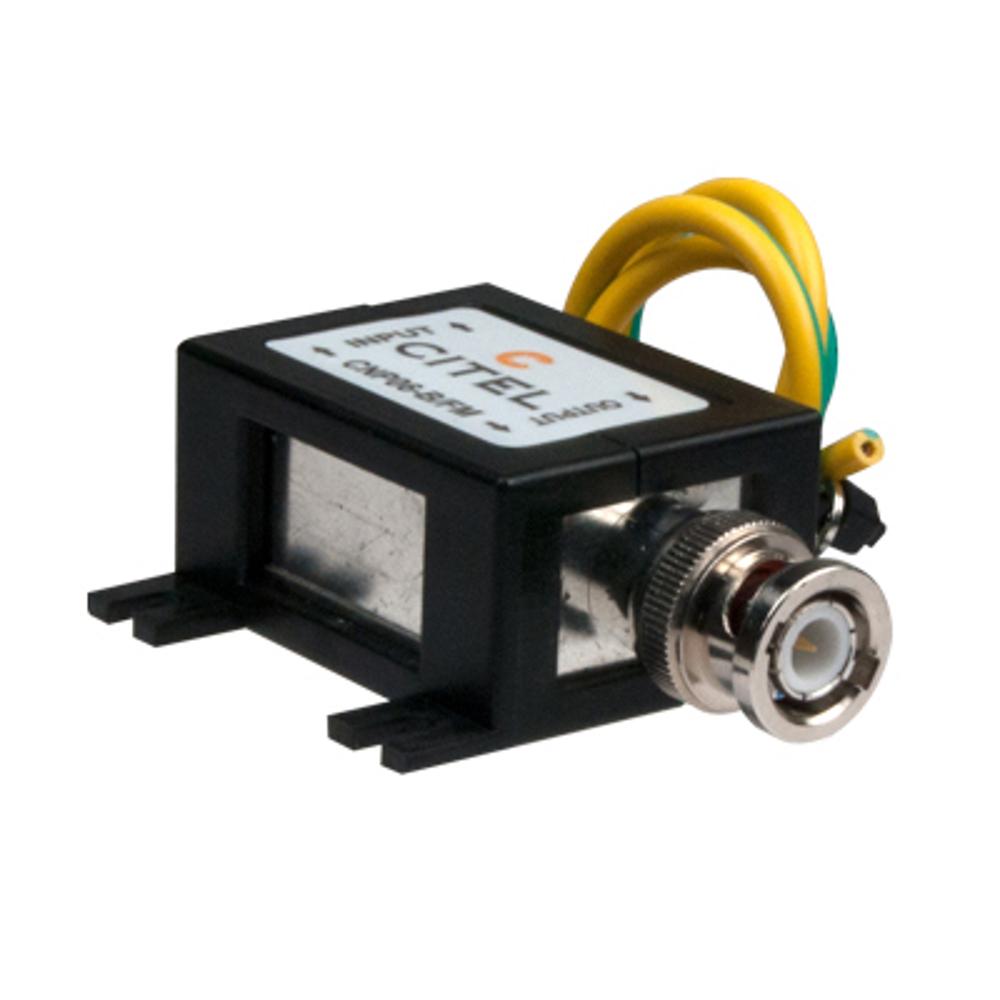

Устройство защиты от импульсных перенапряжений CITEL CNP 230TV B/MM (артикул 632313) предназначено для защиты коаксиальных линий передачи низкочастотных видеосигналов от опасных импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными процессами в сети. УЗИП устанавливается последовательно в коаксиальный тракт и обеспечивает надёжную защиту чувствительного оборудования систем видеонаблюдения, телевидения и передачи данных.
В основе работы устройства лежит технология газового разрядника, обеспечивающая эффективное ограничение импульсных перенапряжений. При возникновении опасного импульса напряжения защита срабатывает по принципу короткого замыкания, а встроенный индикатор отключения сигнализирует о прерывании передачи. Подключение осуществляется через разъёмы BNC «мама»/«мама», что обеспечивает простой и надёжный монтаж в существующую коаксиальную линию. Устройство совместимо с коаксиальными сетями с волновым сопротивлением 50 или 75 Ом и работает в диапазоне частот от постоянного тока до 1 ГГц, что делает его универсальным решением для аналоговых и цифровых видеосистем. Корпус выполнен из металла и пластика, предназначен для монтажа на плоскую поверхность и имеет степень защиты IP20.
Области применения
- Защита линий передачи видеосигналов в системах видеонаблюдения (CCTV)
- Защита коаксиальных трактов систем кабельного и эфирного телевидения
- Защита оборудования в сетях передачи низкочастотных сигналов DC – 1 ГГц
- Защита видеорегистраторов, камер и передающего оборудования от грозовых и коммутационных перенапряжений
- Применение в промышленных и коммерческих системах безопасности
Ключевые особенности
- Технология газового разрядника для эффективного ограничения импульсных перенапряжений
- Разъёмы BNC «мама»/«мама» для простого последовательного подключения
- Широкий рабочий диапазон частот от DC до 1 ГГц
- Совместимость с коаксиальными линиями 50 и 75 Ом
- Встроенный индикатор отключения (прерывание передачи)
- Компактный изолирующий корпус для монтажа на плоскую поверхность
Технические характеристики
- Артикул: 632313
- Производитель: CITEL
- Серия: CNP
- Тип сети: коаксиальная DC – 1000 МГц
- Номинальное напряжение линии (Un): < 100 В
- Макс. рабочее напряжение DC (Uc): < 150 В DC
- Макс. частота (f max.): DC – 1 ГГц
- Вносимые потери: < 0.6 дБ
- Сопротивление: 50/75 Ом
- Коэффициент стоячей волны по напряжению (КСВН): < 1.35:1
- Макс. линейный ток (IL): 0.5 А
- Макс. ток разряда (Imax): 20 кА
- Импульсный ток (Iimp): 2.5 кА
- Номинальный ток разряда (In): 5 кА
- Уровень защиты L/N @ In (8/20 мкс): 800 В
- Уровень защиты L/PE @ In (8/20 мкс): 800 В
- Макс. передаваемая мощность: 190 Вт
- Пропускание постоянного тока: нет
- Режим(ы) защиты: MC
- Технология: газовый разрядник
- Подсоединение к сети: разъём BNC «мама»/«мама»
- Формат: изолирующий корпус
- Монтаж: на плоскую поверхность
- Материал корпуса: металл + пластик
- Рабочая температура (Tu): -40…+85 °C
- Уровень защиты: IP20
- Наружное применение: нет
- Действие защиты: короткое замыкание
- Индикатор отключения: прерывание передачи
- Вес: 0.044 кг
- Соответствие стандартам: IEC 61643-21 / EN 61643-21 / UL497C / UL497E
