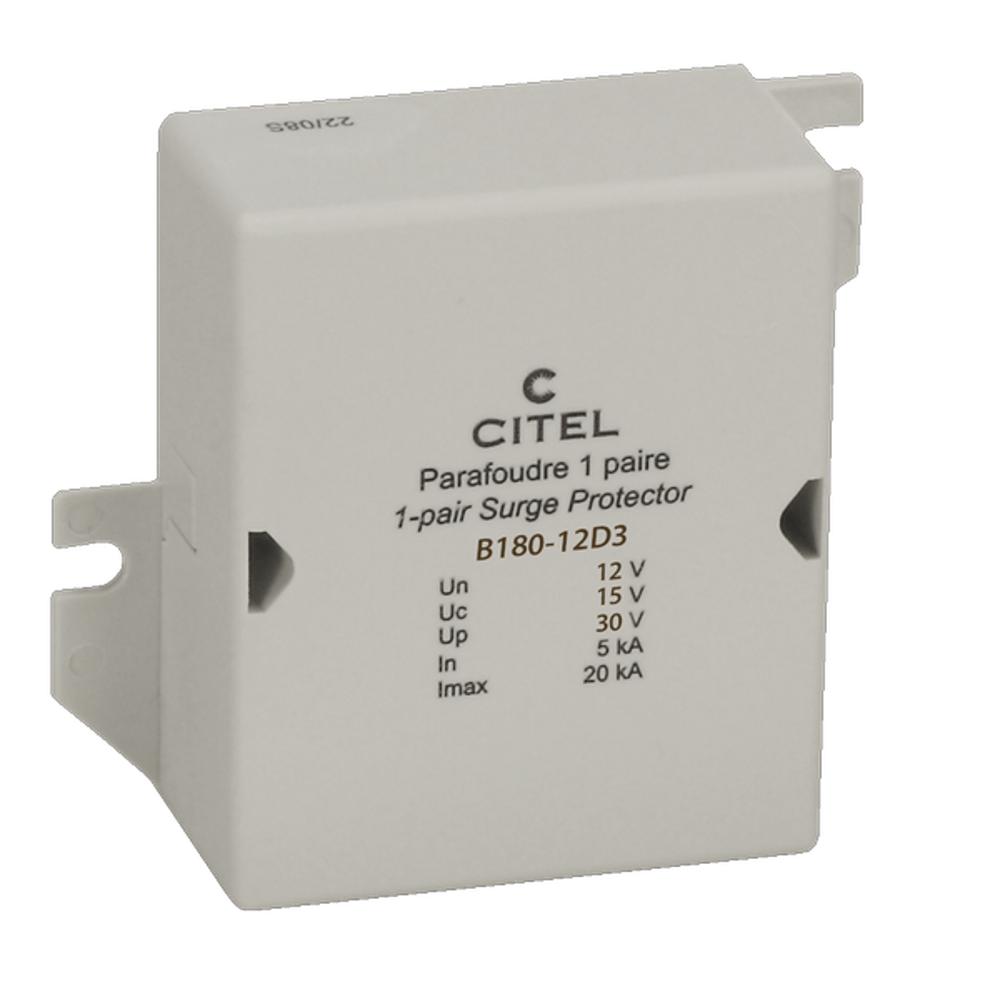

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL B180-12D3 (артикул 510202) предназначено для защиты чувствительного телекоммуникационного и сетевого оборудования от разрушительных воздействий импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными помехами в электрических сетях. Это компактное однофазное устройство обеспечивает надежную защиту одной пары проводников, гарантируя непрерывность работы и продлевая срок службы подключенного оборудования.

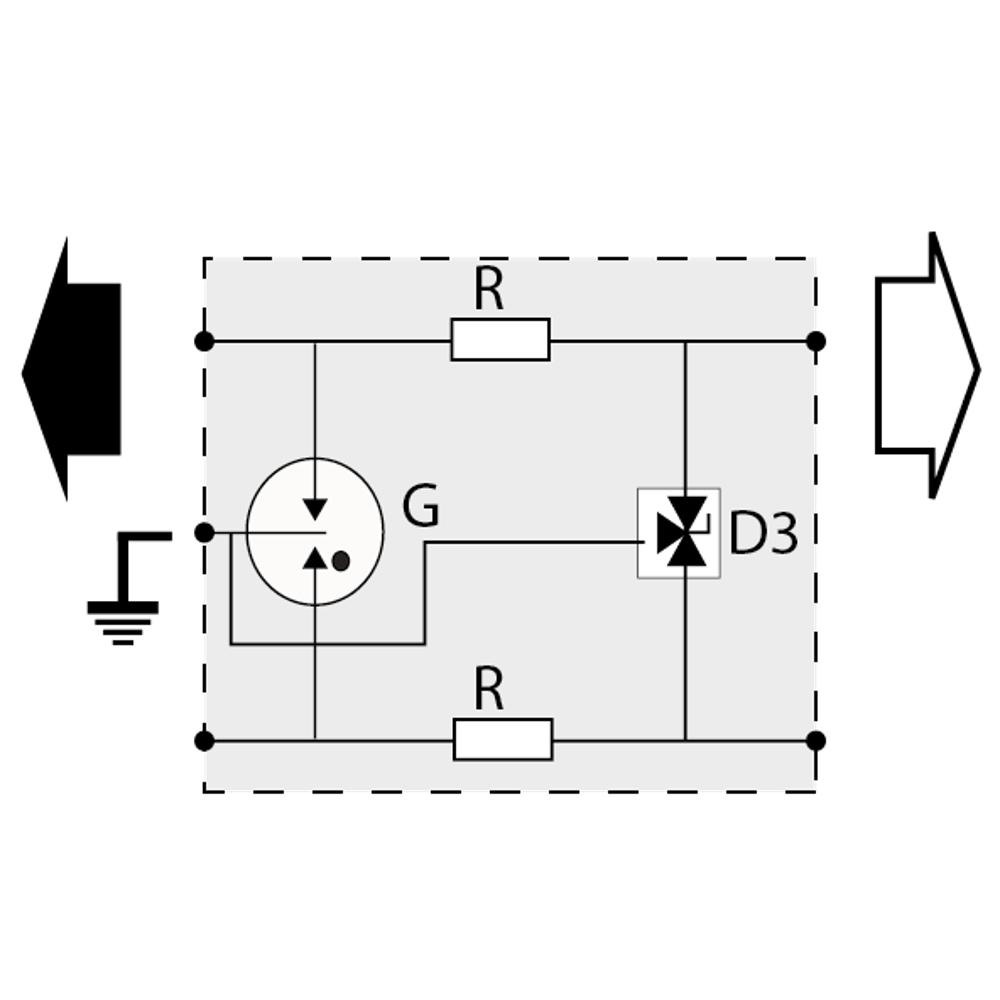

Устройство построено на основе современной технологии защиты с использованием 3-полюсного ограничительного диода (D3), что обеспечивает быстрое срабатывание и низкий уровень защиты. Принцип работы основан на шунтировании опасного импульсного тока на землю при превышении порогового напряжения, тем самым ограничивая напряжение на клеммах оборудования безопасным уровнем. УЗИП B180-12D3 предназначен для настенного монтажа и оснащен удобными винтовыми клеммами для подключения линии и заземления. Он совместим с широким спектром низковольтных систем передачи данных и связи, включая интерфейсы RS232, RS485 и сетевые линии 10BaseT.
Области применения
- Защита портов интерфейсов RS232 и RS485 в промышленных системах автоматизации, считывателях и контроллерах.
- Защита линий передачи данных в системах сигнализации, контроля доступа и видеонаблюдения.
- Обеспечение безопасности сетевого оборудования в локальных вычислительных сетях (LAN), построенных на технологии 10BaseT.
- Защита телекоммуникационных линий и модемов в точках ввода внешних коммуникаций в здание.
- Использование в составе комплексной системы молниезащиты для защиты низковольтных цепей данных.
Ключевые особенности

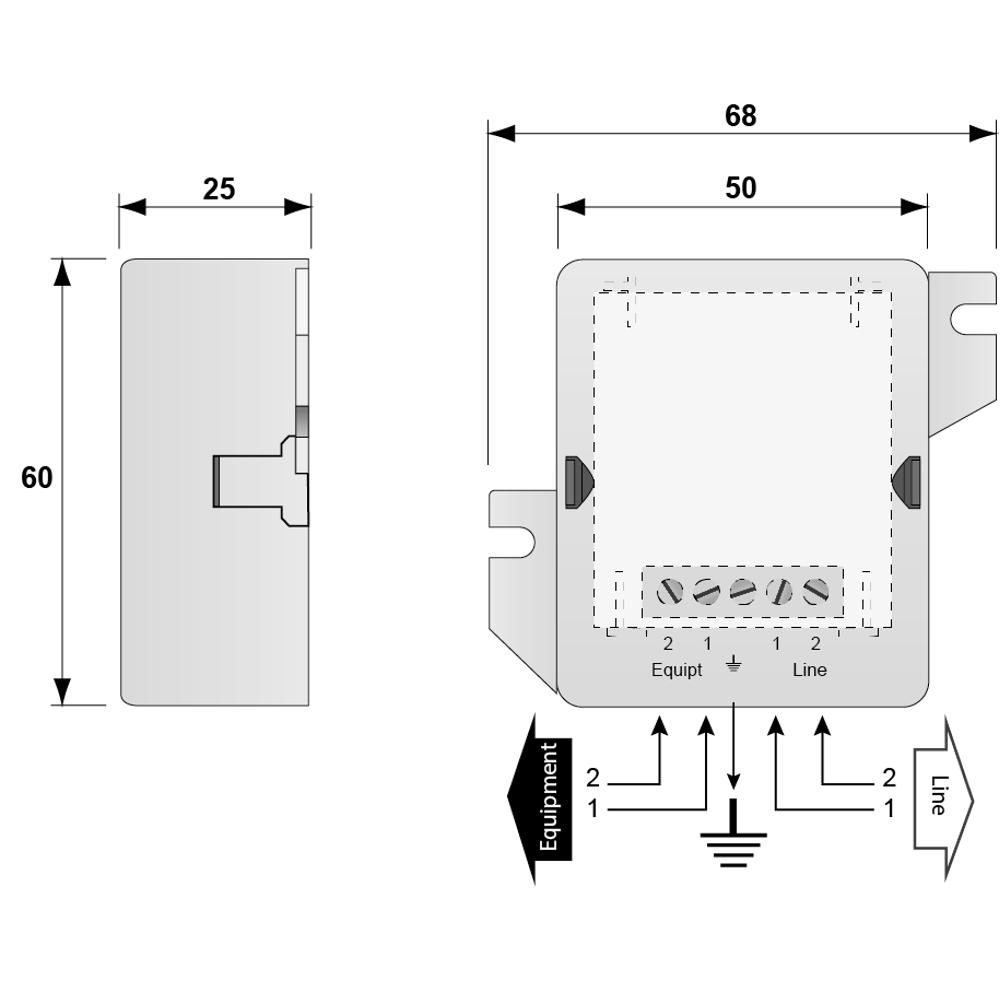

- Компактный корпус для настенного монтажа с удобными винтовыми клеммами.

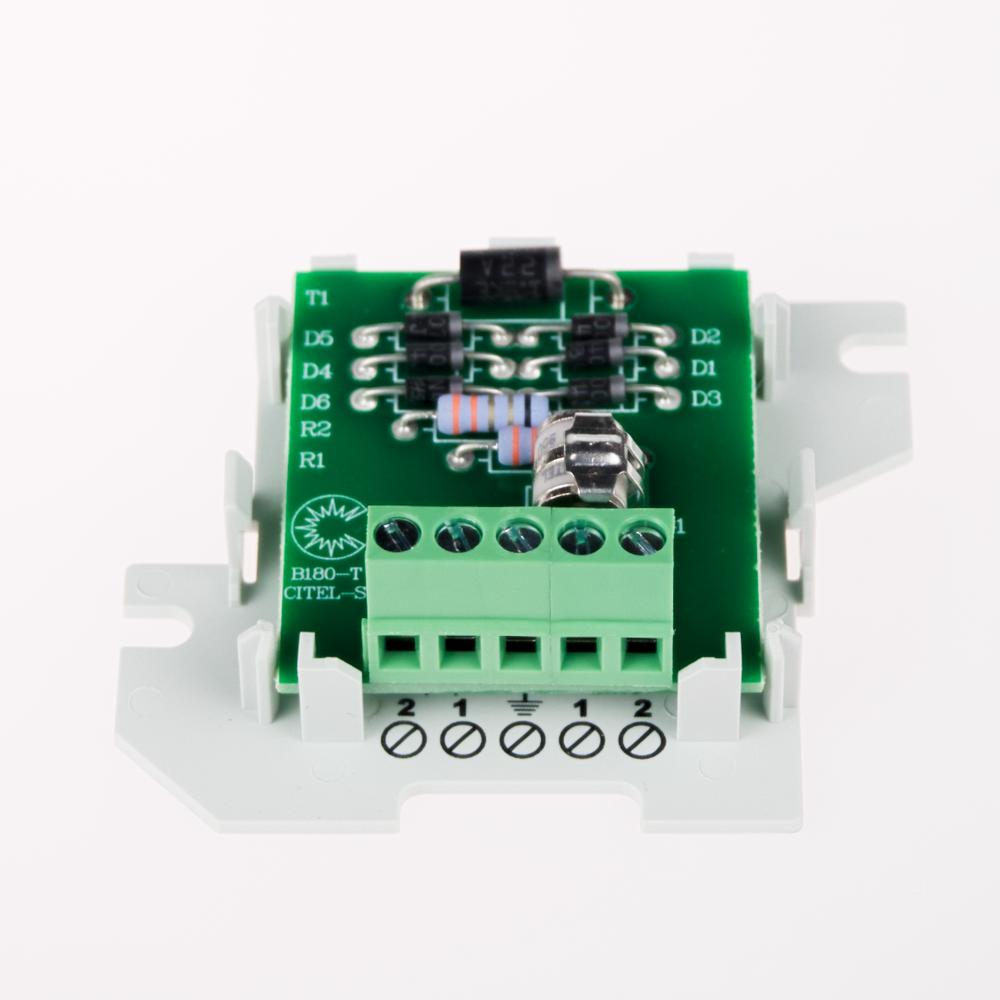

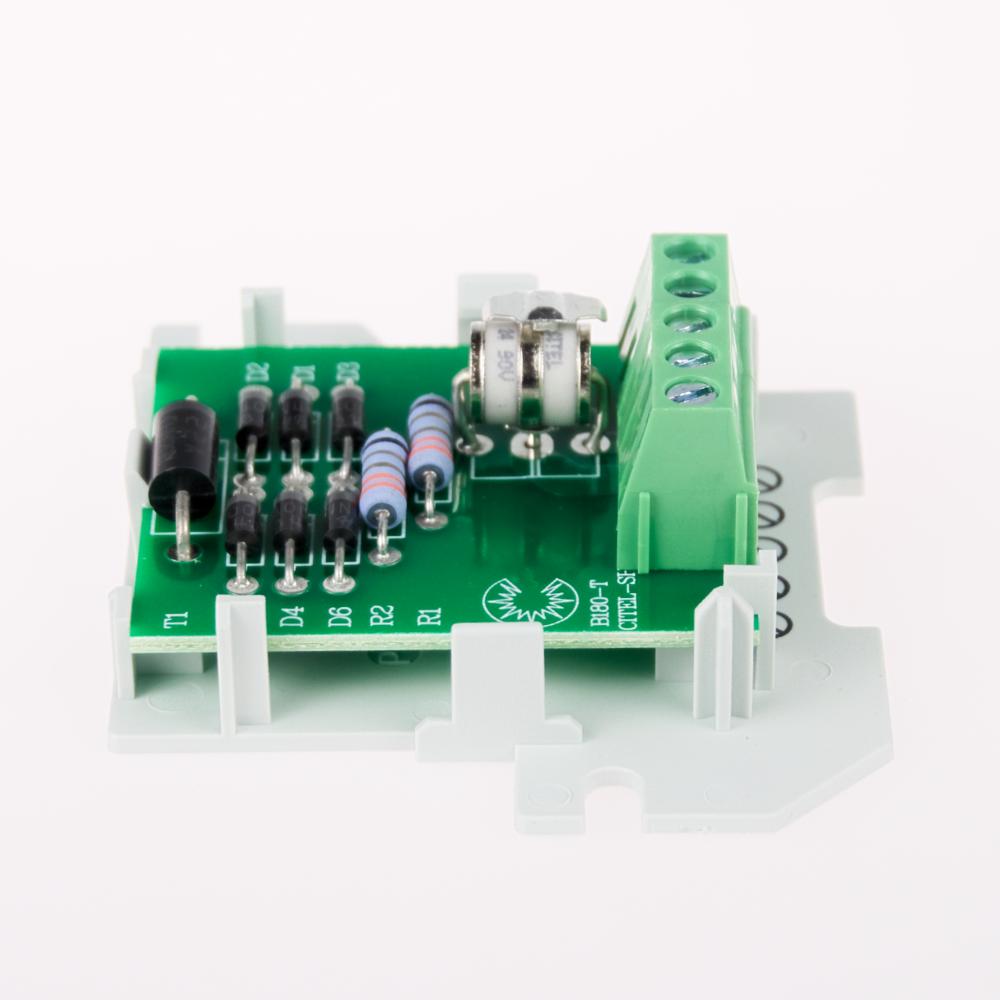

- Съемная защитная плата, позволяющая легко заменить основной модуль без демонтажа корпуса и переподключения проводов.
- Высокая устойчивость к импульсным токам: номинальный разрядный ток (8/20 мкс) 5 кА, максимальный — 20 кА.
- Минимальное влияние на сигнал: вносимые потери менее 1 дБ, что критически важно для целостности данных.
- Надежная индикация окончания срока службы по принципу короткого замыкания (КЗ) линии на землю при полном износе.
- Соответствие международным стандартам, включая UL497 A&B, IEC 61643-21 и ГОСТ IEC 61643-21-2014.
Технические характеристики
- Артикул производителя: 510202
- Номинальное линейное напряжение (Un): 12 В
- Максимальное рабочее напряжение (Uc): 15 В
- Максимальный ток нагрузки (IL): 300 мА
- Уровень защиты (Up): ≤ 30 В
- Номинальный разрядный ток (8/20 мкс), In: 5 кА
- Максимальный разрядный ток (8/20 мкс), Imax: 20 кА
- Импульсный ток (10/350 мкс), Iimp: 2.5 кА
- Максимальная частота линии (f max): 3 МГц
- Конфигурация защиты: 1 пара (2 провода + земля)
- Рабочая температура: от -40°C до +85°C
- Степень защиты корпуса (IP): IP20

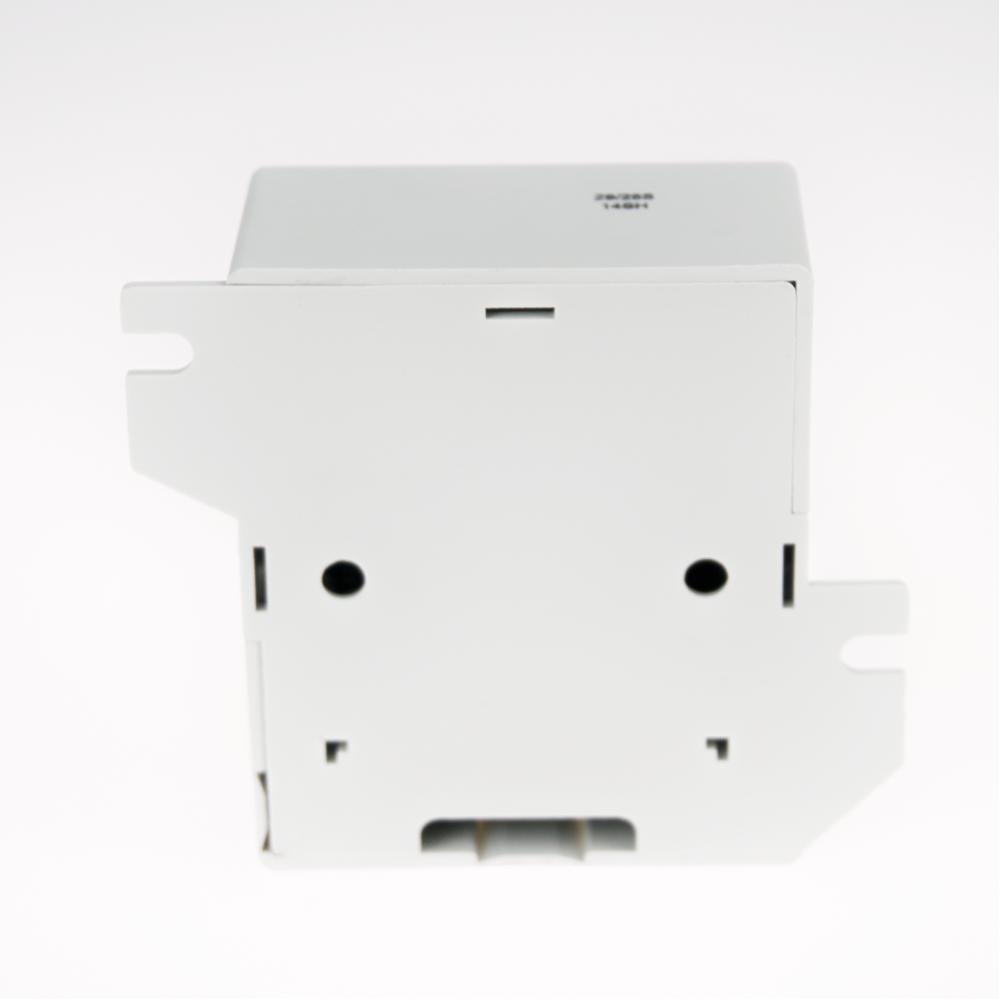

- Способ монтажа: Настенный (винты в комплект не входят)
- Сечение подключаемого провода: 0.4 – 1.5 мм²
