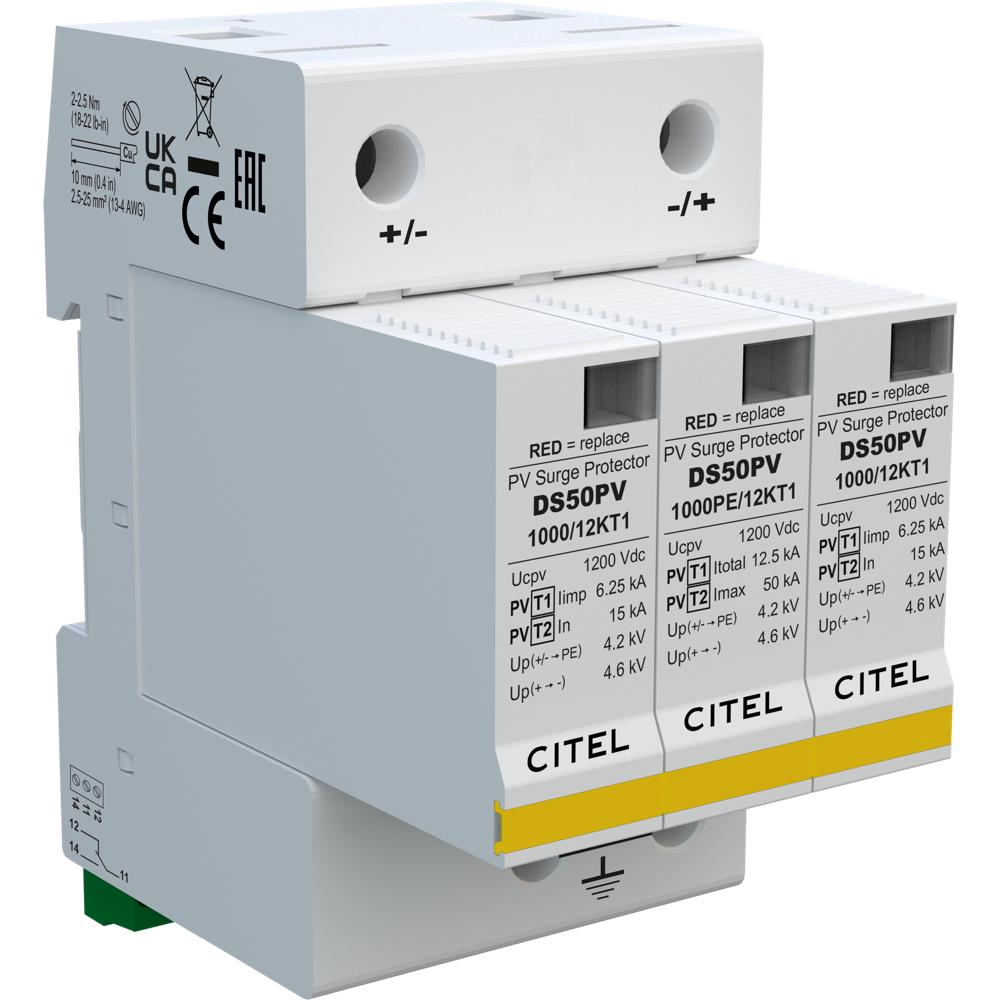

Устройство защиты от импульсных перенапряжений CITEL DS50PVS-1000/12KT1 (арт. 482371) представляет собой комбинированный ограничитель перенапряжений типа 1+2, специально разработанный для защиты фотоэлектрических (ФЭ) систем с напряжением до 1000 В постоянного тока. Данный УЗИП обеспечивает надежную защиту дорогостоящего оборудования солнечных электростанций, такого как инверторы, контроллеры заряда и измерительные системы, от разрушительных последствий прямых и косвенных ударов молнии, а также от коммутационных перенапряжений в сети.

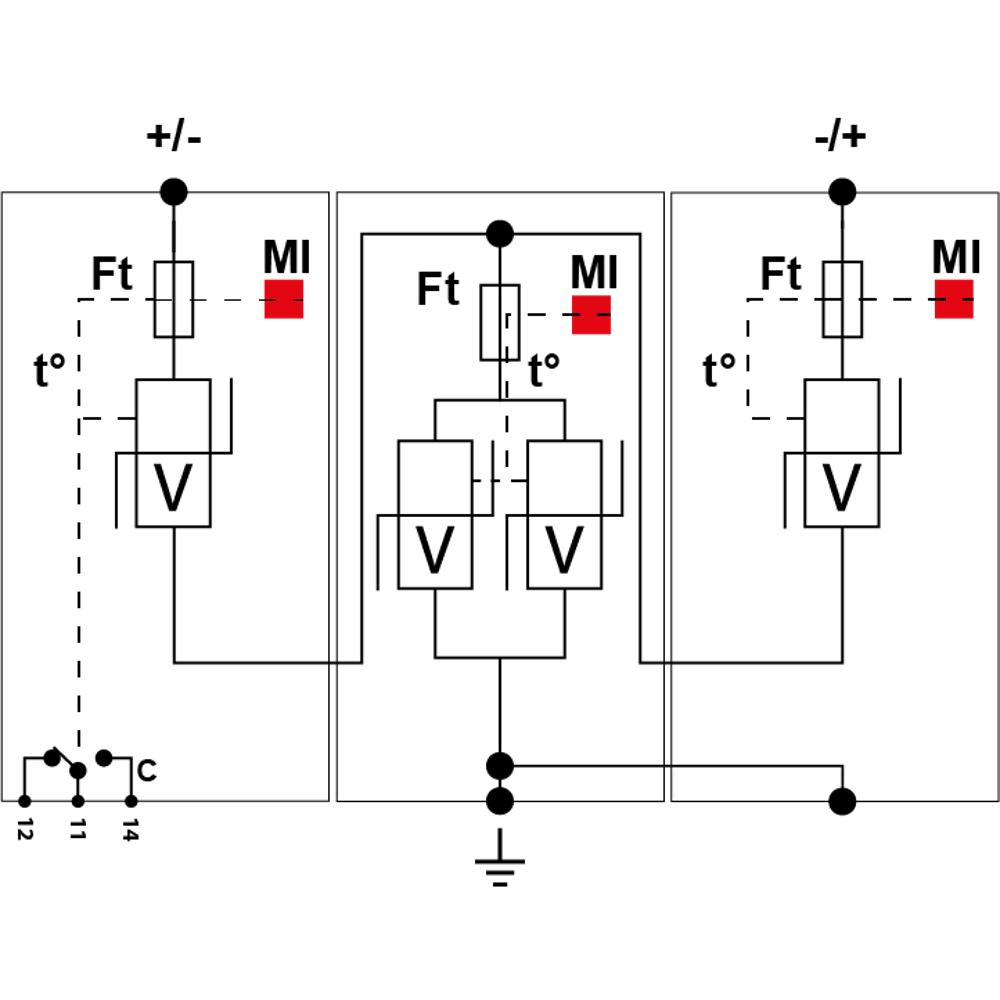

Устройство построено на высокоэнергетической варисторной технологии и способно отводить импульсный ток молнии с амплитудой до 6.25 кА на полюс (форма волны 10/350 мкс), что соответствует требованиям к защите I уровня. Благодаря комбинированному исполнению (Тип 1+2), оно также эффективно справляется с коммутационными помехами, обеспечивая номинальный ток разряда 15 кА и максимальный — 40 кА. УЗИП CITEL DS50PVS-1000/12KT1 обеспечивает защиту как в дифференциальном (между полюсами), так и в общем режиме (между полюсами и землей), что критически важно для изолированных ФЭ-систем. Устройство монтируется на стандартную DIN-рейку 35 мм и подключается с помощью винтовых зажимов, рассчитанных на сечение провода от 2.5 до 25 мм². Модель оснащена тремя механическими индикаторами состояния и контактом дистанционной сигнализации для интеграции в системы мониторинга, что позволяет своевременно обнаруживать выход модуля из строя.

Области применения

• Защита инверторов и преобразователей напряжения в составе солнечных электростанций промышленного и коммерческого масштаба.
• Установка в главных и вторичных распределительных щитах ФЭ-систем с напряжением до 1000 В DC.
• Применение в системах с заземленной и незаземленной (изолированной) конфигурацией фотоэлектрических полей.
• Защита оборудования в составе сетевых и автономных солнечных станций, включая системы слежения за солнцем (трекеры).
• Использование в качестве элемента грозозащиты на объектах с высокими требованиями к бесперебойности энергоснабжения.

Ключевые особенности

• Комбинированный тип защиты 1+2, объединяющий функции молниезащиты и защиты от коммутационных перенапряжений в одном корпусе.
• Высокая пропускная способность: импульсный ток 6.25 кА (10/350 мкс) на полюс и суммарный ток 12.5 кА.
• Наличие дистанционной сигнализации на перекидном контакте для удаленного мониторинга состояния устройства.
• Модульная конструкция со сменными элементами (DSM50PV-1000/12KT1 + DSM50PV-1000PE/12KT1), что упрощает обслуживание и снижает затраты на восстановление.
• Широкий диапазон рабочих температур от -40°C до +85°C, позволяющий эксплуатацию в различных климатических зонах.
• Соответствие международным стандартам IEC 61643-31, EN 50539-11 и UL1449 ed.5, подтвержденное сертификатами TUV и EAC.

Технические характеристики

• Тип УЗИП по IEC: 1+2
• Напряжение ФЭ сети (Uocstc): 1000 Vdc
• Макс. рабочее напряжение (Ucpv): 1200 Vdc
• Номинальный ток разряда (In): 15 kA
• Максимальный ток разряда (Imax): 40 kA
• Импульсный ток на полюс (Iimp): 6.25 kA (10/350 мкс)
• Суммарный ток молнии (Itotal): 12.5 kA
• Уровень защиты (Up) при In: 4.8 кВ (общий режим), 4.2 кВ (+/-/PE)
• Стойкость к току короткого замыкания (Iscpv): 15 000 A
• Конфигурация подключения: + / - / PE (защита CM/DM)

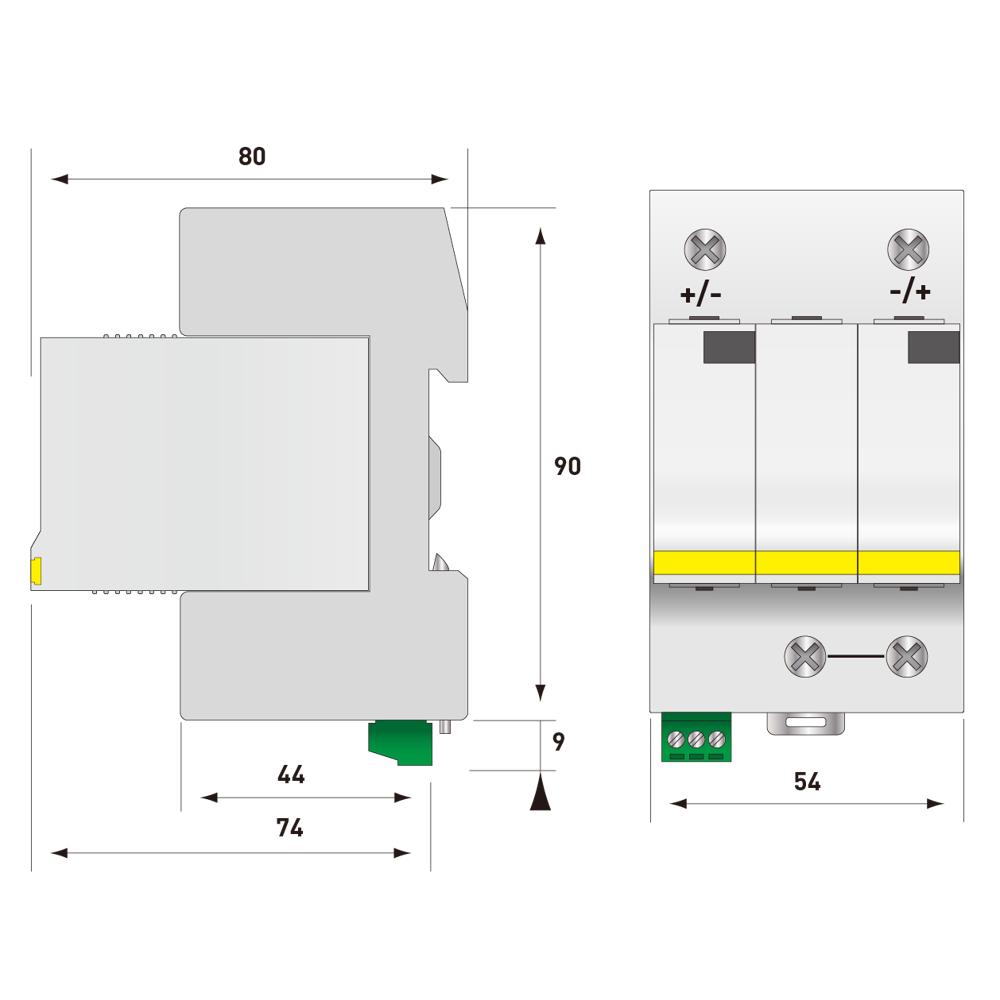

• Монтаж: DIN-рейка 35 мм (EN 60715), корпус IP20
• Рабочая температура: от -40°C до +85°C
