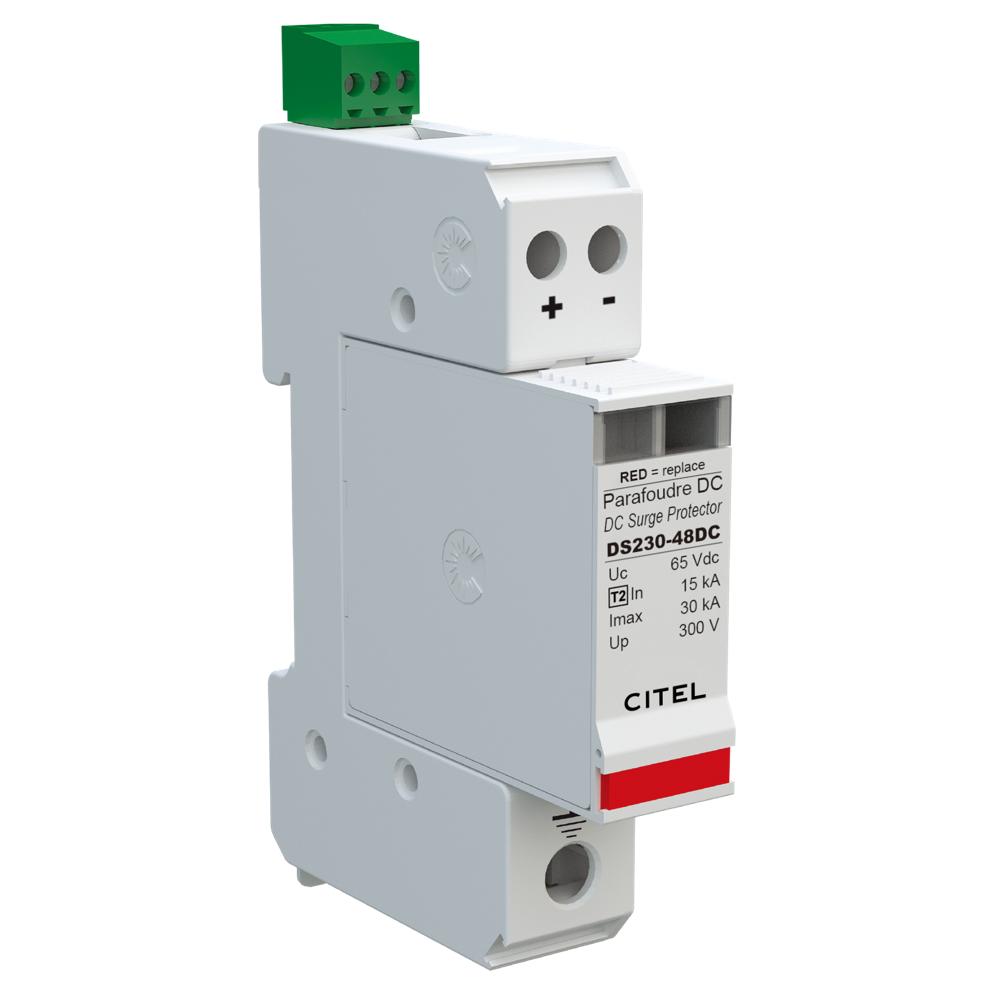

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS230S-48DC (арт. 390411) предназначено для защиты оборудования постоянного тока от разрушительного воздействия грозовых и коммутационных перенапряжений. Основная функция устройства — ограничение амплитуды импульсных перенапряжений до безопасного уровня (Up ≤ 300 В) и отвод опасных токов в землю, предотвращая выход из строя дорогостоящего оборудования.

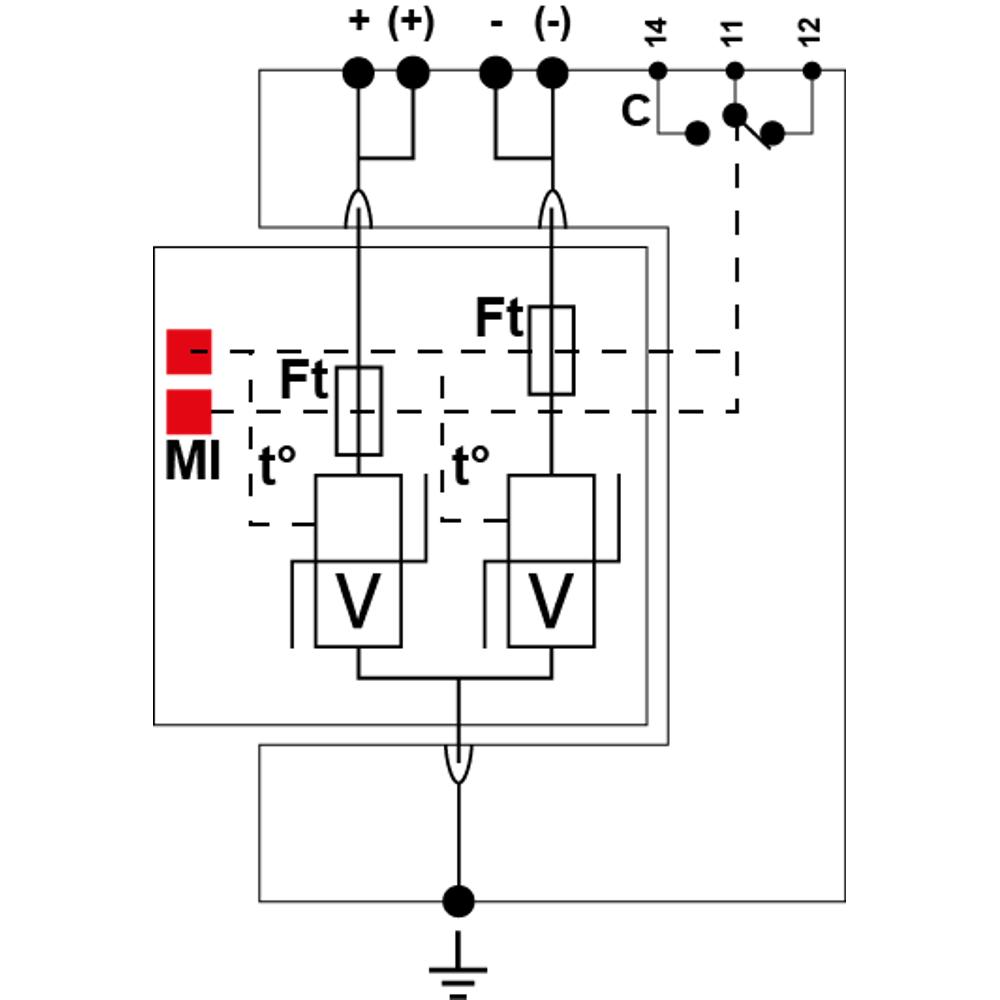

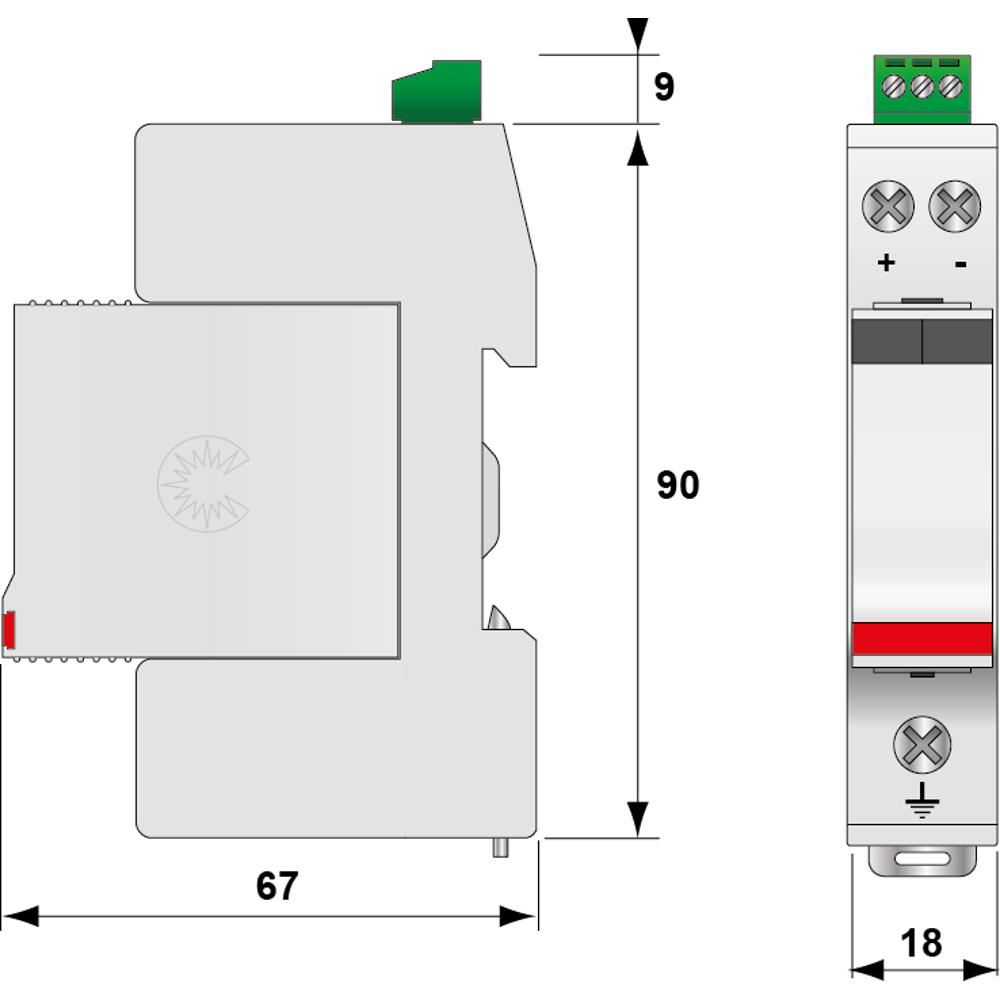

УЗИП CITEL DS230S-48DC построено на высокоэнергетической варисторной технологии (V) и оснащено внутренним терморазмыкателем (Ft) для надежного термического отключения при старении или перегрузке. Устройство относится к типу 2 по классификации IEC и предназначено для установки в низковольтных распределительных щитах на стороне постоянного тока. Подключение осуществляется через винтовые зажимы (сечение активных проводов 1.5–10 мм², заземления — 2.5–25 мм²) к шинам +/-/PE. Устройство совместимо с сетями постоянного тока и ФЭ сетями с номинальным напряжением 48 В DC и максимальным рабочим напряжением до 65 В DC.

Области применения

• Защита инверторов и контроллеров заряда в фотоэлектрических системах (солнечных электростанциях) с напряжением 48 В DC.
• Защита телекоммуникационного оборудования, работающего от шин постоянного тока 48 В (базовые станции, серверные, АТС).
• Обеспечение безопасности систем промышленной автоматизации, систем безопасности и видеонаблюдения с питанием 48 В DC.
• Установка в распределительных щитах постоянного тока для защиты аккумуляторных батарей и источников бесперебойного питания (ИБП).
• Применение в системах уличного освещения и светофорных объектах, использующих напряжение 48 В DC.

Ключевые особенности

• Высокая пропускная способность: Максимальный ток разряда (Imax) достигает 30 кА, что обеспечивает надежную защиту даже при прямых близких ударах молнии.
• Сменные модули: Конструкция корпуса со съемными модулями (модуль замены DSM230-48DC) позволяет быстро восстановить защиту без демонтажа всей проводки.
• Дистанционная сигнализация: Встроенный перекидной контакт дистанционной сигнализации отключения (C) позволяет интегрировать УЗИП в систему мониторинга здания или АСУ ТП.
• Визуальный контроль: Два механических индикатора (MI) на корпусе наглядно показывают состояние каждого варисторного модуля (исправен/требует замены).
• Широкий температурный диапазон: Работоспособность гарантируется при температурах от -40°C до +85°C, что позволяет использовать устройство в неотапливаемых помещениях и на открытом воздухе (в корпусе с соответствующей степенью защиты).

Технические характеристики

• Тип УЗИП (IEC): 2
• Номинальное напряжение (Un): 48 В DC
• Максимальное рабочее напряжение (Uc): 65 В DC
• Максимальное рабочее напряжение AC (Uc): 50 В AC
• Номинальный ток разряда (In): 15 кА
• Максимальный ток разряда (Imax): 30 кА
• Уровень защиты (Up): ≤ 300 В
• Максимальный линейный ток (IL): 50 А
• Стойкость к току короткого замыкания (Iscpv): 1000 А
• Конфигурация подключения: +/–/PE (режим защиты MC — общий режим)
• Монтаж: на симметричную DIN-рейку 35 мм (EN 60715)
• Степень защиты корпуса: IP20
• Рабочая температура (Tu): от -40°C до +85°C
• Рекомендуемый плавкий предохранитель: gG 20A
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 ed.5, EN 50539-11
