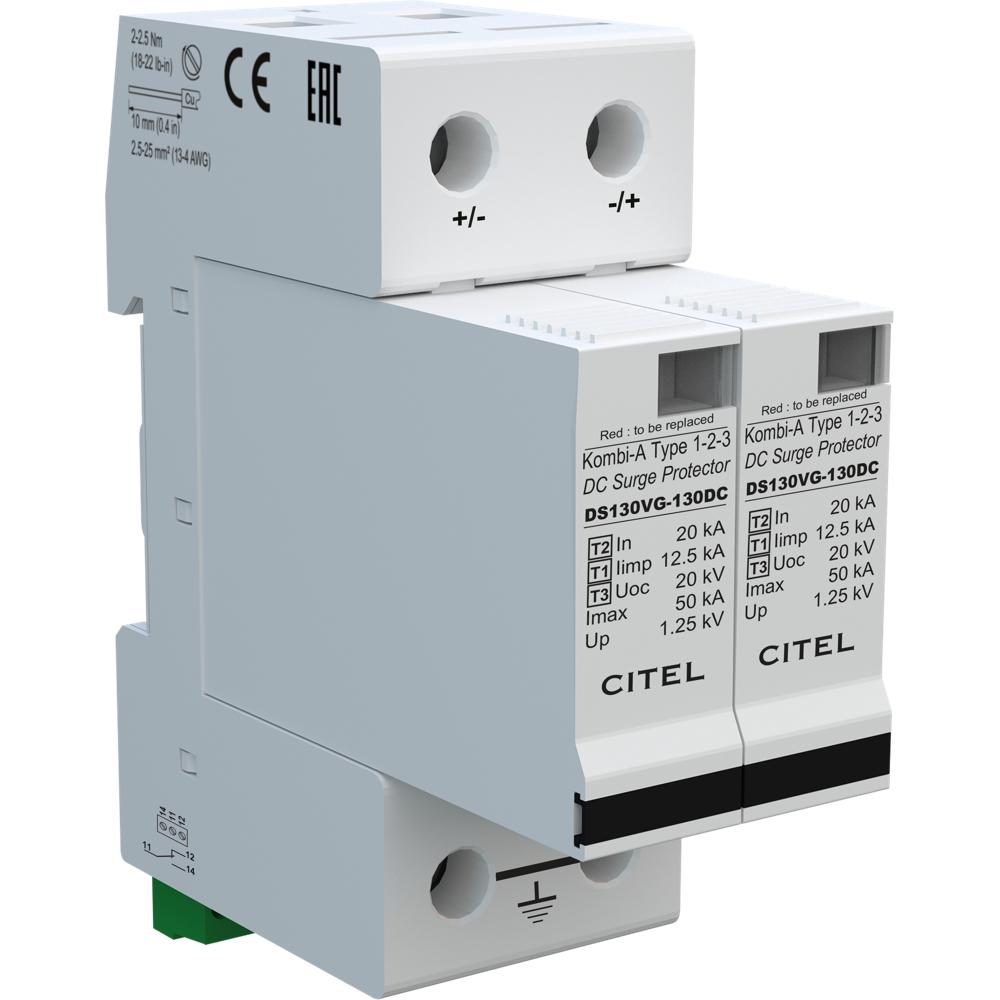

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DS132VGS-130DC (арт. 573682) представляет собой комбинированный ограничитель перенапряжений класса I+II+III, предназначенный для защиты электрооборудования постоянного и переменного тока от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель способна отводить колоссальные импульсные токи молнии до 25 кА (10/350 мкс) в сумме на полюс, обеспечивая при этом низкий уровень остаточного напряжения и высокую надежность для критически важных систем.

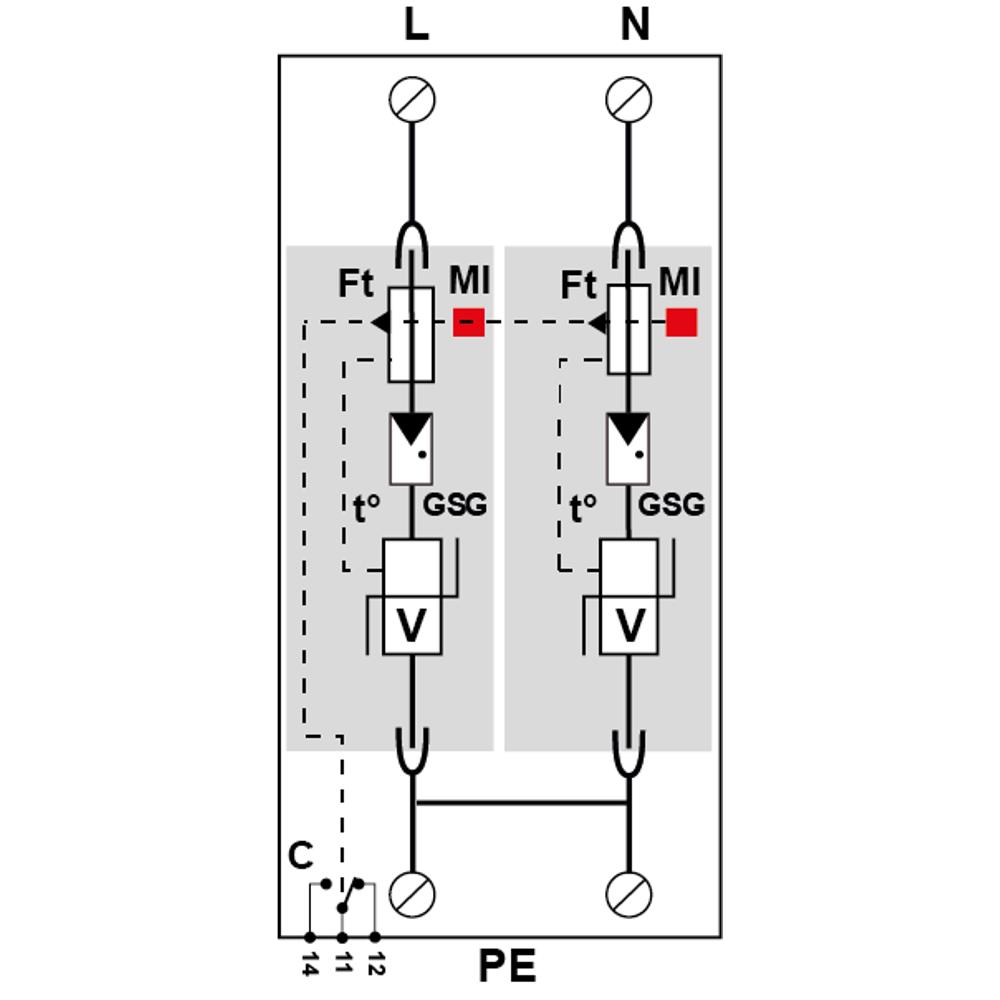

Устройство выполнено по гибридной технологии VGSG, объединяющей мощный варистор (V) и специальную газоразрядную трубку (GSG), что обеспечивает отсутствие тока утечки и сопровождающего тока. Принцип работы основан на мгновенном шунтировании высоковольтного импульса на землю, ограничивая напряжение на защищаемом оборудовании до безопасного уровня. УЗИП CITEL DS132VGS-130DC оптимизировано для работы в сетях постоянного тока с номинальным напряжением 130 Vdc и переменного тока 120/208 В (системы TN). Подключение осуществляется через винтовые зажимы (сечение до 25 мм²) или шину, монтаж производится на симметричную DIN-рейку 35 мм. Устройство оснащено съемными модулями для быстрой замены, механическим индикатором отключения и контактом дистанционной сигнализации для интеграции в системы мониторинга.

Области применения

• Защита телекоммуникационного оборудования и базовых станций, питающихся от источников постоянного тока (48 В, 60 В, 110 В).
• Обеспечение безопасности систем промышленной автоматики, контроллеров и удаленных терминалов (RTU) в распределенных сетях.
• Грозозащита фотоэлектрических (солнечных) станций и систем бесперебойного электропитания (ИБП) с напряжением шины до 130 В DC.
• Применение в системах сигнализации, безопасности и видеонаблюдения (CCTV) для защиты линий электропитания.
• Установка в главных и вторичных распределительных щитах жилых, коммерческих и промышленных объектов для защиты от прямых ударов молнии и коммутационных перенапряжений.

Ключевые особенности

• Трехклассная защита (Тип 1+2+3): Устройство сочетает в себе функции молниеотвода (Тип 1), ограничителя перенапряжений (Тип 2) и защиты от высокочастотных помех (Тип 3) в одном корпусе.
• Высокая энергетическая стойкость: Выдерживает импульсный ток 12.5 кА на полюс (10/350 мкс) и суммарный ток молнии 25 кА, что позволяет использовать его в системах с высокими требованиями к грозозащите.
• Отсутствие сопровождающего тока: Благодаря технологии GSG (газоразрядная трубка) устройство не создает токов утечки и не требует дополнительных мер по гашению дуги, что идеально для цепей постоянного тока.
• Термический и токовый контроль: Встроенная система термического отключения (Ft) и тепловой предохранитель обеспечивают безопасное отключение модуля при его деградации или перегрузке.
• Дистанционная сигнализация: Наличие перекидного контакта позволяет удаленно контролировать состояние устройства и своевременно заменять вышедший из строя модуль.

Технические характеристики

• Тип УЗИП по IEC: 1+2+3
• Номинальное напряжение DC (Un-dc): 130 Vdc
• Максимальное рабочее напряжение DC (Uc): 150 Vdc
• Номинальный ток разряда (In): 20 кА (8/20 мкс)
• Максимальный ток разряда (Imax): 50 кА (8/20 мкс)
• Импульсный ток на полюс (Iimp): 12.5 кА (10/350 мкс)
• Суммарный ток молнии (Itotal): 25 кА (10/350 мкс)
• Уровень защиты L/PE при In (Up): 1.25 кВ
• Допустимый ток короткого замыкания (Isccr): 25 000 A
• Сечение подключаемых проводников: 2.5 - 25 мм² (винтовой зажим)
• Диапазон рабочих температур (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Материал корпуса: Термопластик UL94 V-0 (самозатухающий)
• Сменный модуль: DSM130VG-130DC
• Соответствие стандартам: IEC 61643-11, EN 61643-11, UL1449 (изд.4)
