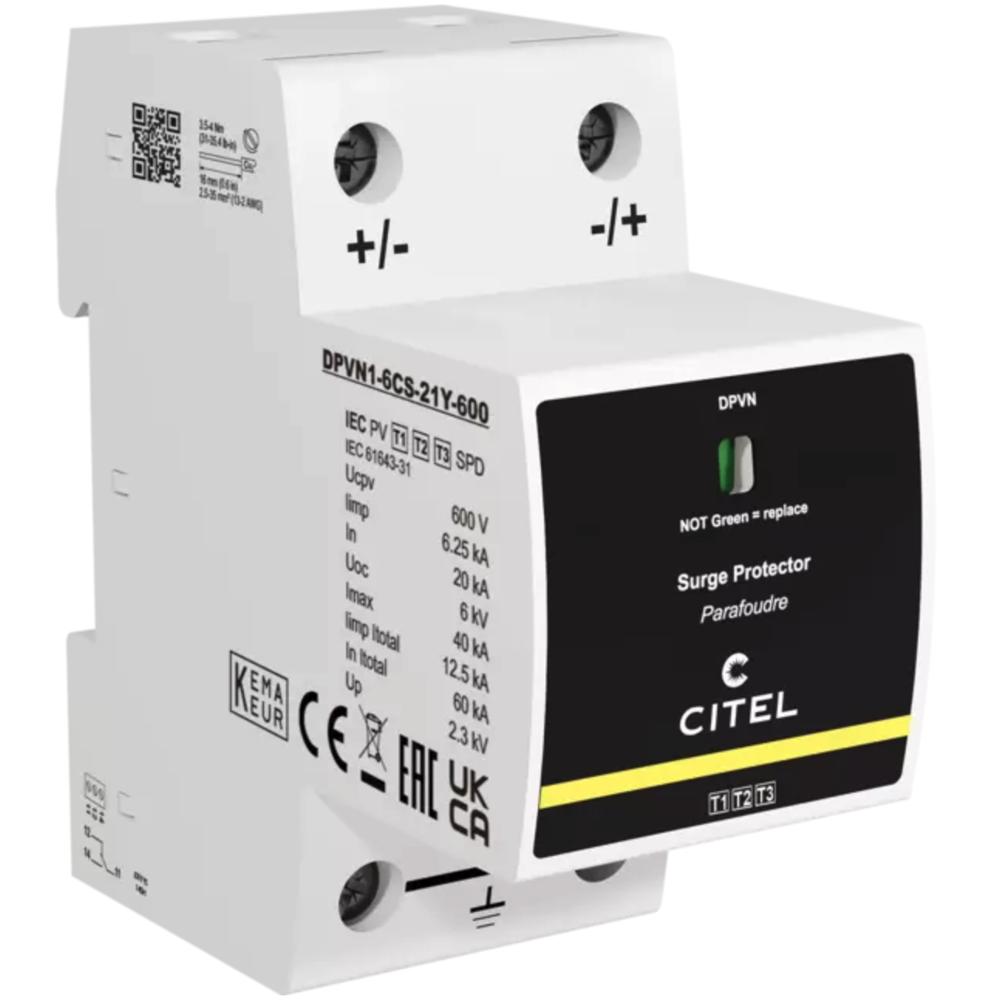

Устройство защиты от импульсных перенапряжений CITEL DPVN1-6CS-21Y-600 (артикул 65212101) представляет собой комбинированный ограничитель импульсных перенапряжений типа 1+2+3, специально разработанный для защиты фотоэлектрических (ФЭ) систем и солнечных электростанций от прямых ударов молнии и коммутационных перенапряжений. Устройство обеспечивает надежную защиту оборудования постоянного тока напряжением до 600 В от опасных скачков напряжения, возникающих в результате атмосферных разрядов или коммутационных процессов в сети.

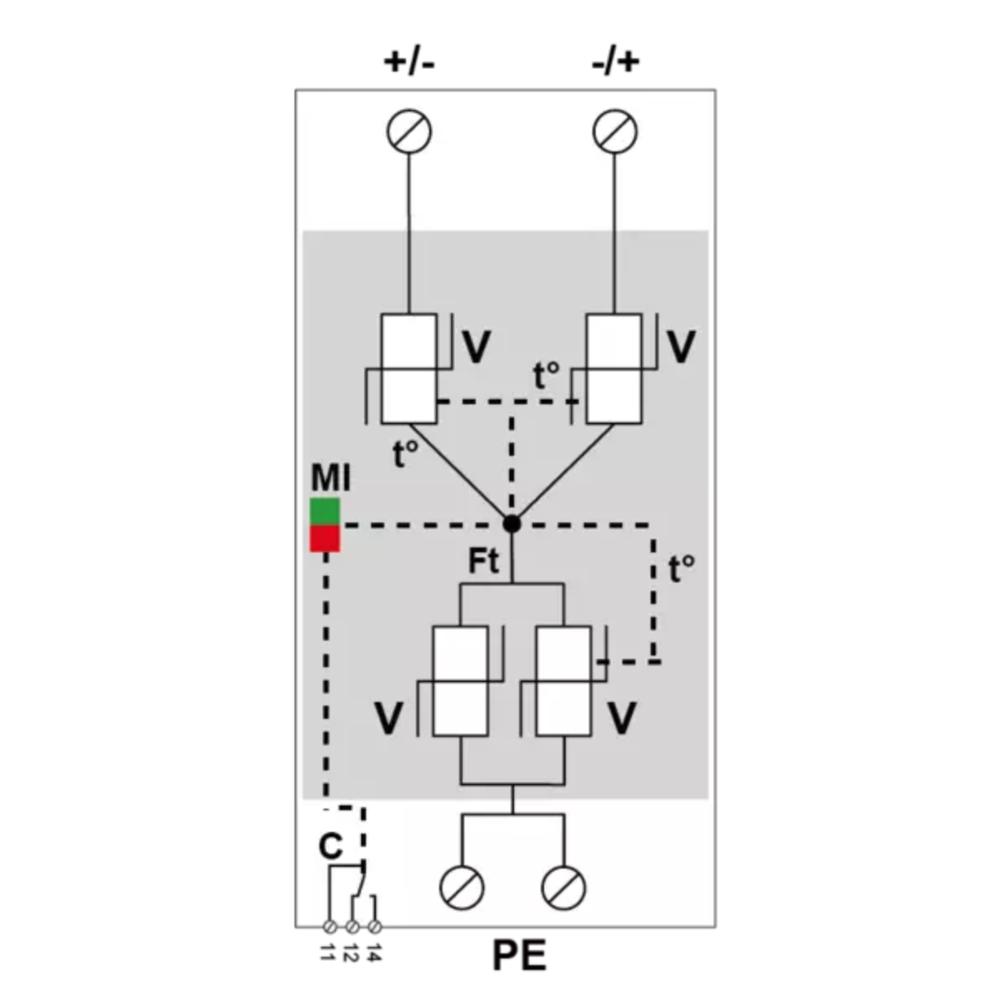

В основе работы УЗИП CITEL DPVN1-6CS-21Y-600 лежит технология CTC Technology с использованием высокоэнергетических варисторов (MOV), интегрированных с термопредохранителем и системой термического отключения. Устройство подключается по схеме +/-/PE и обеспечивает защиту как в общем, так и в дифференциальном режиме. При возникновении импульсного перенапряжения варистор ограничивает напряжение до безопасного уровня, а в случае перегрева срабатывает термозащита, отключающая все полюса от фотоэлектрической сети. Устройство оснащено механическим индикатором состояния (красный/зеленый) и выходом на перекидной контакт для дистанционной сигнализации о срабатывании. Монтаж осуществляется на симметричную DIN-рейку 35 мм (EN 60715), подключение — винтовыми клеммами сечением 2,5–25 мм² (до 35 мм²).
Области применения
- Защита фотоэлектрических солнечных панелей и модулей от импульсных перенапряжений
- Защита инверторов и преобразователей в составе солнечных электростанций
- Защита цепей постоянного тока напряжением до 600 В в ФЭ-системах
- Применение на крышных и наземных солнечных электростанциях
- Защита оборудования в системах возобновляемой энергетики
Ключевые особенности
- Комбинированная защита типа 1+2+3 по стандарту IEC 61643-31
- Технология CTC Technology с интегрированным термопредохранителем
- Безопасное отключающее устройство с защитой от отказов Y-контура
- Дистанционная сигнализация о срабатывании через перекидной контакт
- Соответствие стандартам IEC 61643-31, EN 61643-31, EN 50539-11, UL1449 ed.5 и UTE C 61-740-51
- Сертификация KEMA
Технические характеристики
- Тип УЗИП: комбинированный 1+2+3 (IEC)
- Сеть: PV 500 В пост. тока
- Номинальное напряжение ФЭ: Uocstc = 500 В пост. тока
- Максимальное рабочее напряжение: Ucpv = 600 В пост. тока
- Номинальный разрядный ток (15 x 8/20 мкс): In = 20 кА
- Максимальный разрядный ток на полюс (8/20 мкс): Imax = 40 кА
- Общий максимальный разрядный ток (8/20 мкс): Imax Total = 60 кА
- Импульсный ток на полюс (10/350 мкс): Iimp = 6,25 кА
- Общий ток молнии (10/350 мкс): Itotal = 12,5 кА
- Уровень защиты при In (8/20 мкс): Up = 2,3 кВ
- Уровень защиты при 5 кА (8/20 мкс): Up = 1,9 кВ
- Ток утечки на землю: Ipe < 0,2 мА
- Ток потребления при Ucpv: Icpv < 0,1 мА
- Ток короткого замыкания ФЭ: Iscpv = 15 000 А
- Степень защиты: IP20
- Рабочая температура: от -40 до +85 °C
- Материал корпуса: термопластик UL94 V-0
- Монтаж: симметричная рейка 35 мм (EN 60715)
- Подключение: винтовые клеммы 2,5–25 мм² (35 мм²)

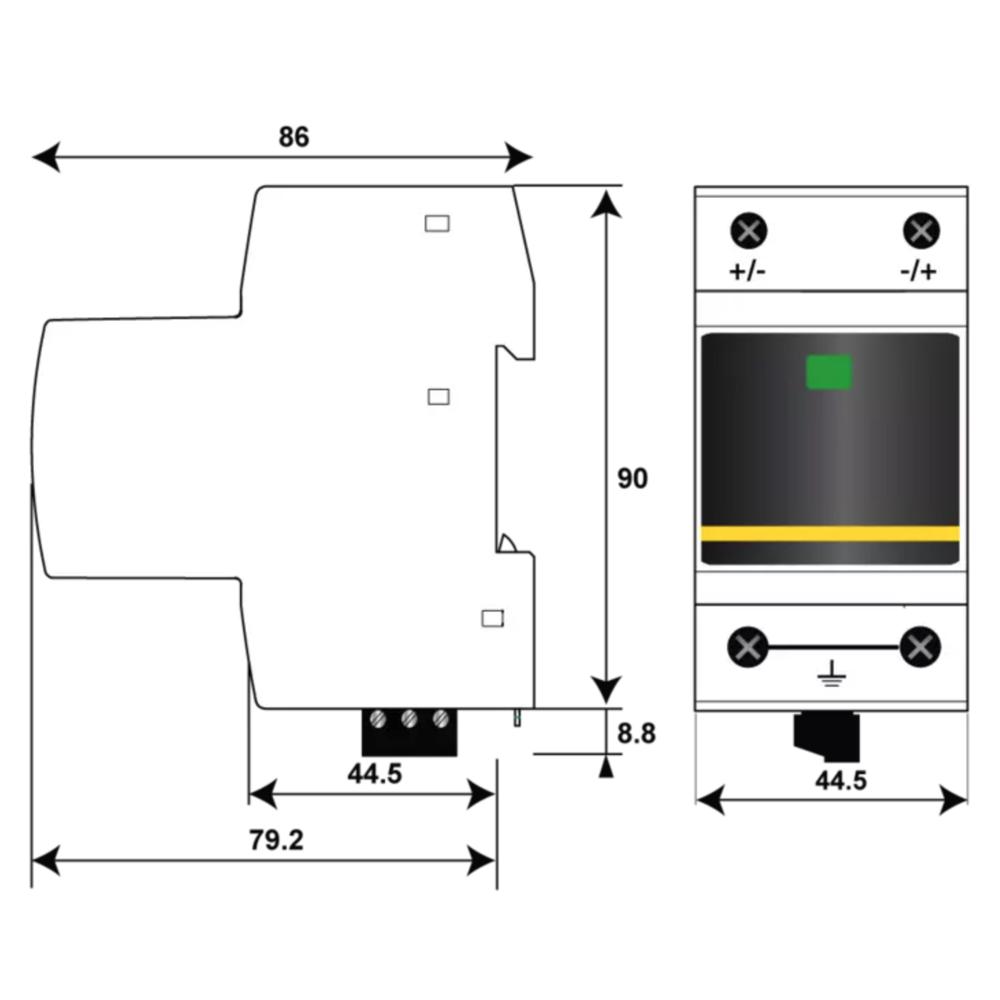

- Габариты: 2,5TE (EN43880)
- Вес: 0,350 кг
- Артикул: 65212101
