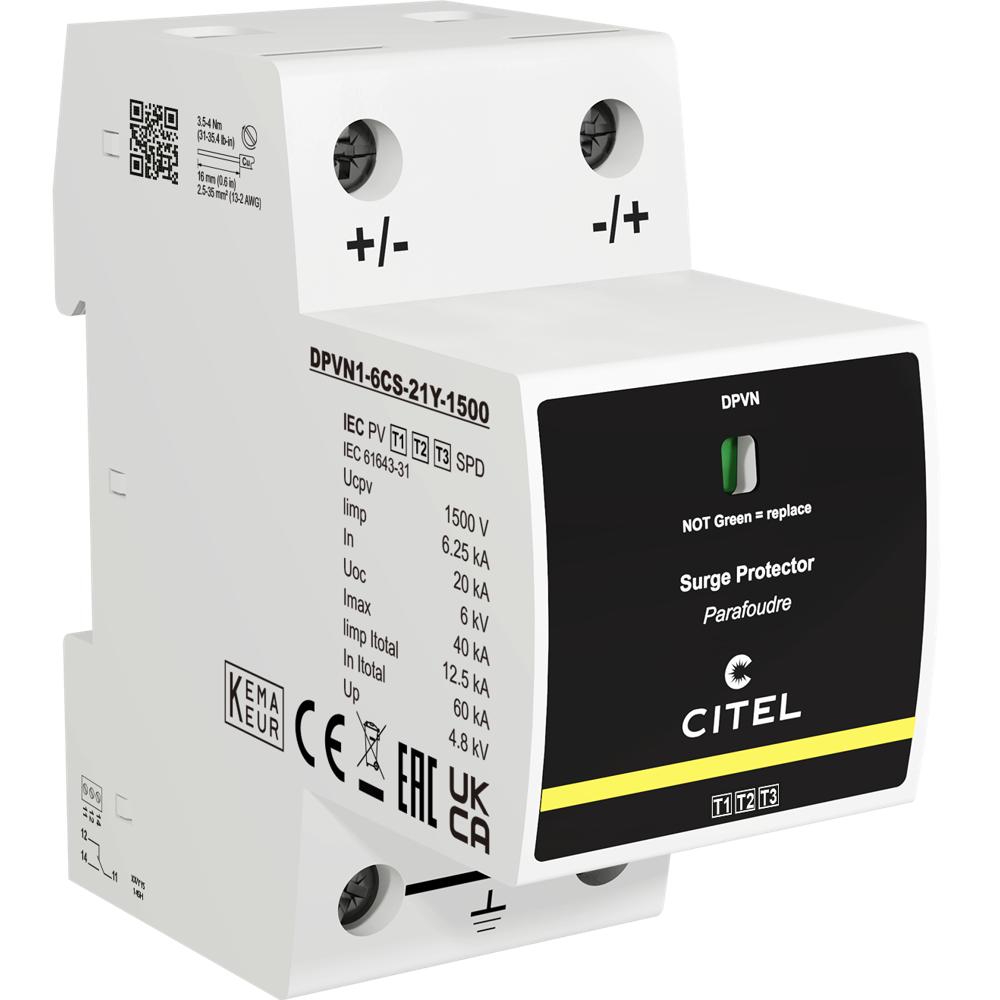

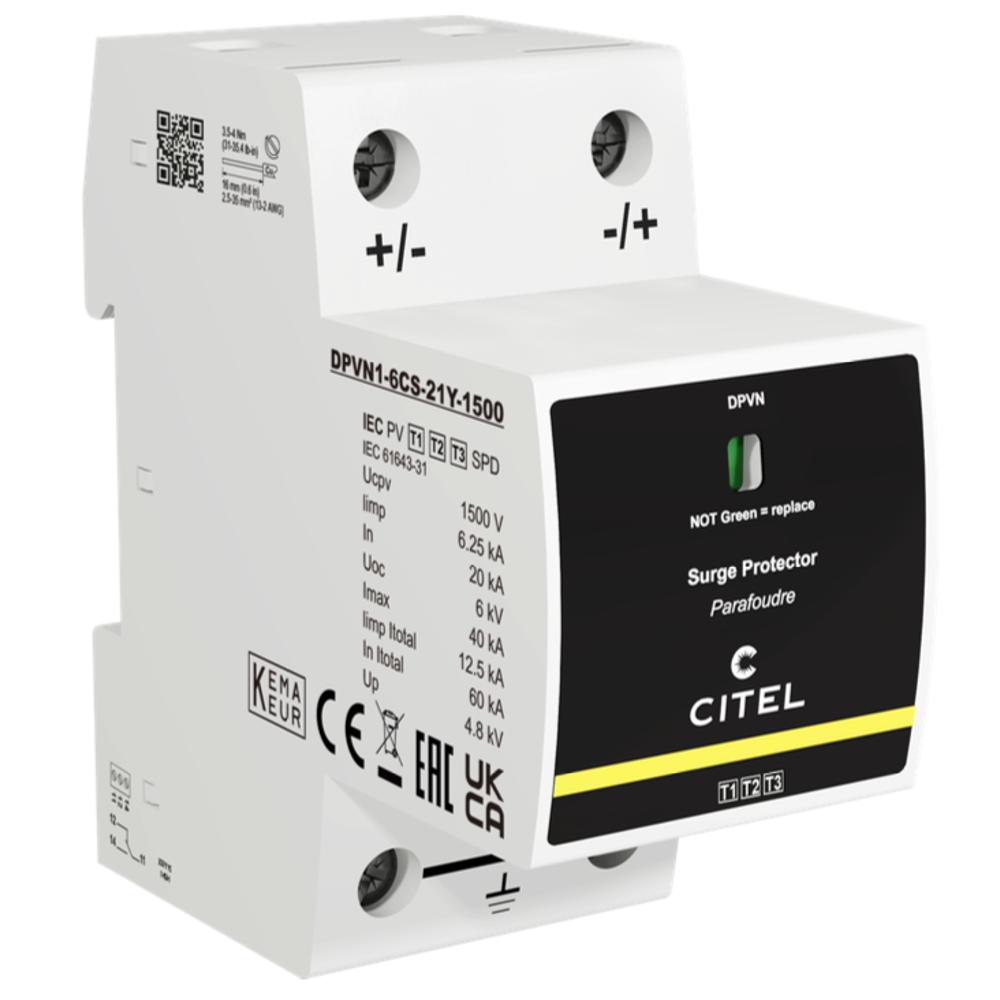

Устройство защиты от импульсных перенапряжений УЗИП CITEL DPVN1-6CS-21Y-1500 представляет собой высокоэффективное решение для комплексной защиты фотоэлектрических (ФЭ) систем от разрушительного воздействия грозовых и коммутационных перенапряжений. Соответствуя высшему классу защиты Тип 1+2+3 по стандарту IEC 61643-31, данный УЗИП способен выдерживать прямое попадание молнии (импульс 10/350 мкс) с током Iimp 6.25 кА на полюс и общим током Itotal 12.5 кА, обеспечивая надежную защиту как на вводе в здание, так и внутри распределительной сети. Его основная функция — отведение опасных импульсных токов на землю и ограничение напряжения до безопасного для оборудования уровня (Up 4.8 кВ), предотвращая выход из строя дорогостоящих инверторов, контроллеров и компонентов солнечной электростанции.

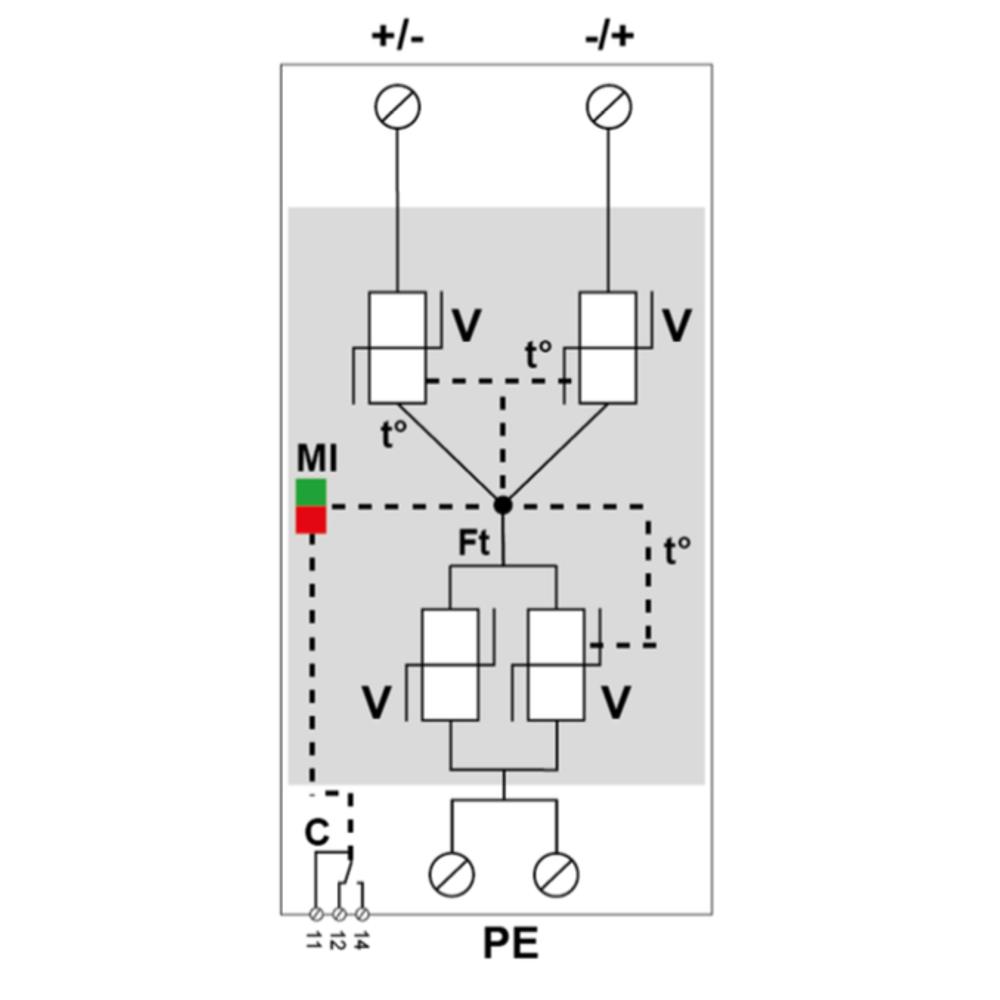

Устройство построено на основе высокоэнергетических варисторов и оснащено интегрированной системой термического отключения CTC Technology, которая гарантирует безопасное отключение всех полюсов от сети постоянного тока в случае перегрева или окончания срока службы. Принцип работы основан на резком снижении сопротивления варистора при превышении порогового напряжения, что обеспечивает мгновенный отвод импульсного тока. УЗИП предназначен для монтажа в распределительных щитах на симметричную DIN-рейку 35 мм и поддерживает подключение проводников сечением от 2.5 до 25 мм². Он совместим с фотоэлектрическими системами постоянного тока с максимальным рабочим напряжением Ucpv до 1500 В, что делает его пригодным для современных высоковольтных солнечных массивов.

Области применения

• Защита фотоэлектрических станций (СЭС) промышленного и коммерческого масштаба.
• Интеграция в распределительные щиты постоянного тока (DC) частных домохозяйств с солнечными панелями.
• Оборудование телекоммуникационных объектов и базовых станций, использующих гибридные системы электроснабжения на основе ФЭ.
• Защита критически важного оборудования насосных станций, систем мониторинга и автоматизации, питающихся от солнечных батарей.
• Применение в составе комплексной системы молниезащиты зданий и сооружений, оборудованных ФЭ-установками.

Ключевые особенности

• Комбинированная защита Тип 1+2+3 — обеспечивает полную защиту от прямых и удаленных грозовых разрядов, а также коммутационных помех.
• Встроенная система термического отключения (CTC) — предотвращает возгорание и гарантирует безопасное отключение при перегрузке.
• Механический индикатор состояния и дистанционная сигнализация — позволяют визуально и удаленно контролировать работоспособность устройства.

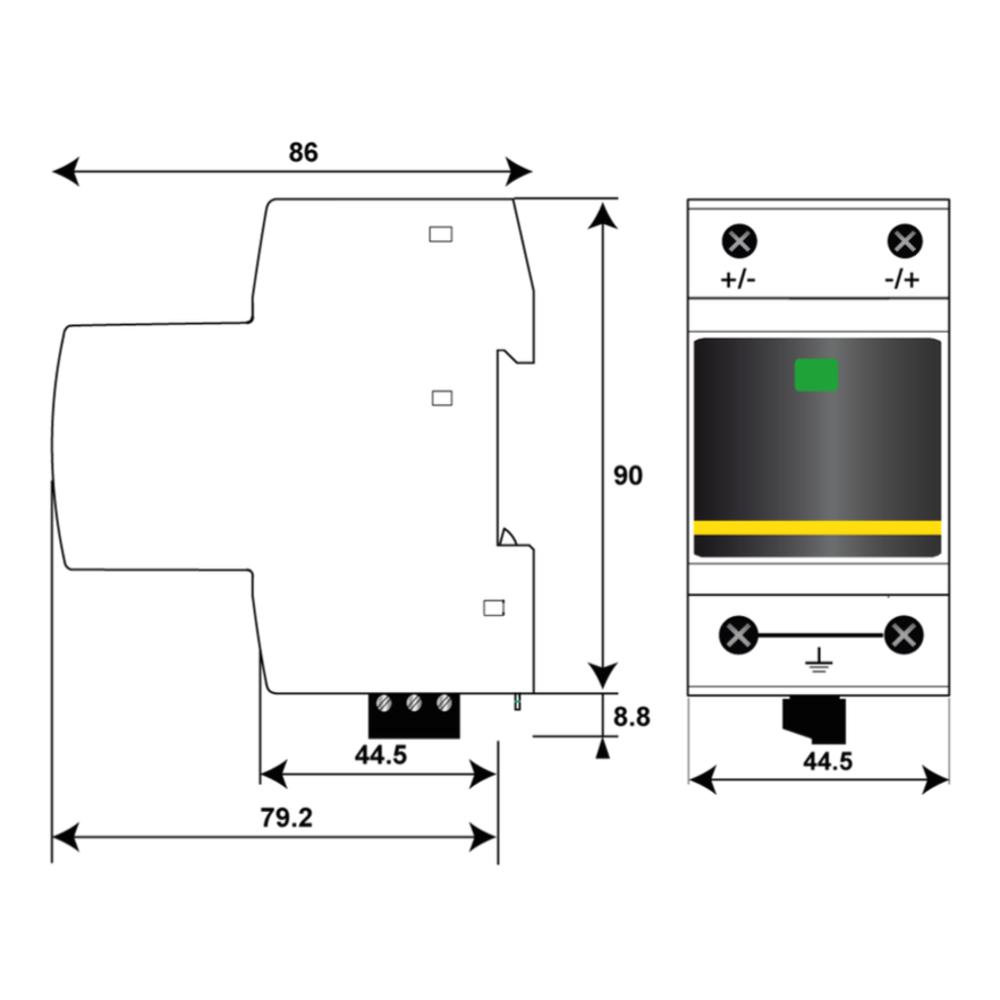

• Компактный моноблочный корпус — занимает всего 2.5 модуля (TE) на DIN-рейке, экономя место в щите.
• Широкий температурный диапазон работы — от -40°C до +85°C, что позволяет использовать в неотапливаемых помещениях и в жестких климатических условиях.

Технические характеристики

• Тип УЗИП (IEC 61643-31): 1+2+3
• Максимальное рабочее напряжение постоянного тока (Ucpv): 1500 В
• Импульсный ток разряда (10/350 мкс) Iimp / Itotal: 6.25 кА / 12.5 кА
• Номинальный ток разряда (8/20 мкс) In: 20 кА
• Максимальный ток разряда (8/20 мкс) Imax: 40 кА
• Уровень защиты Up при In: ≤ 4.8 кВ
• Стойкость к току короткого замыкания (Iscpv): 15 000 А
• Конфигурация подключения: +/PE, -/PE (общий и дифференциальный режимы)
• Рабочая температура (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Дистанционная сигнализация: перекидной контакт, 250 В / 0.5 А (AC) или 30 В / 3 А (DC)
• Стандарты и сертификация: IEC/EN 61643-31, EN 50539-11, UL1449 ed.5, KEMA, EAC
