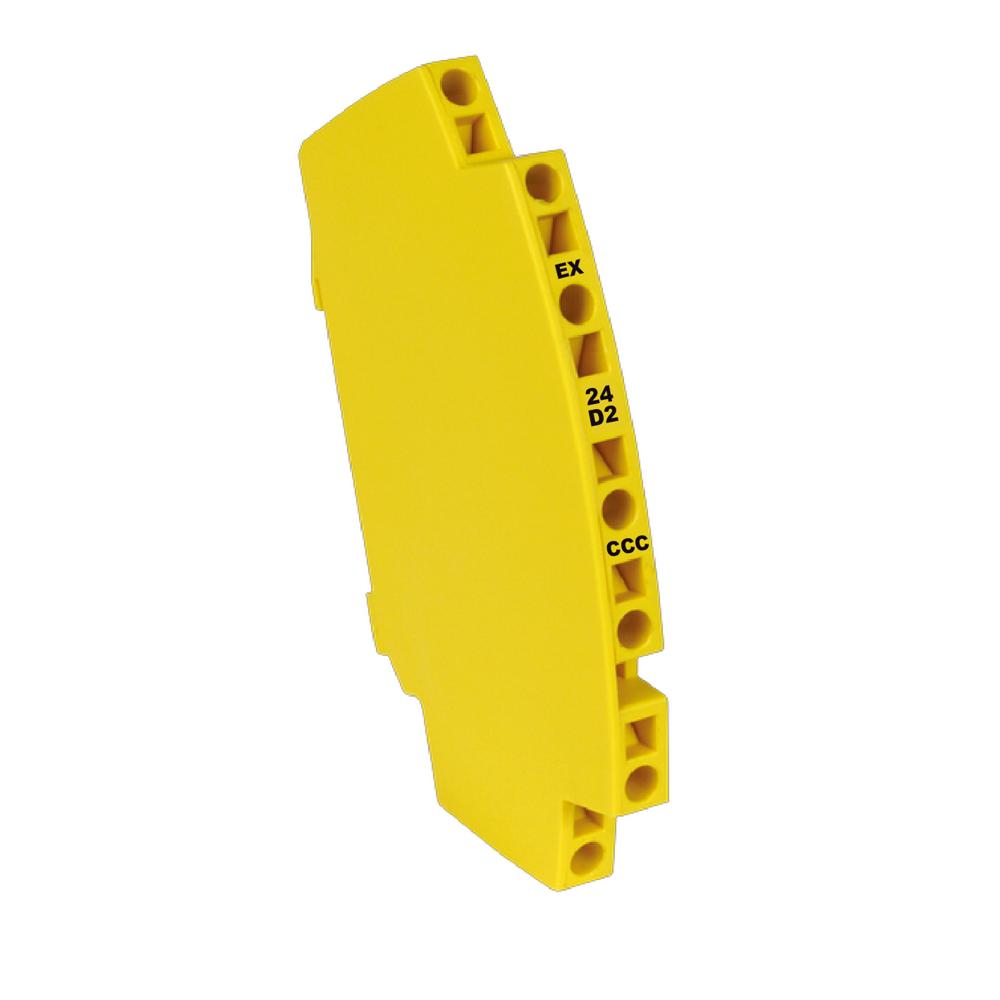

Устройство защиты от импульсных перенапряжений УЗИП CITEL DLC-24D2-EX/C (артикул 641183119) представляет собой моноблочный искробезопасный ограничитель для одной пары, предназначенный для защиты телекоммуникационных линий и цепей передачи данных от разрушительного воздействия грозовых разрядов и коммутационных помех. Данная модель специально разработана для обеспечения высокой скорости передачи данных и надежной защиты в системах, где требуется взрывобезопасное исполнение.

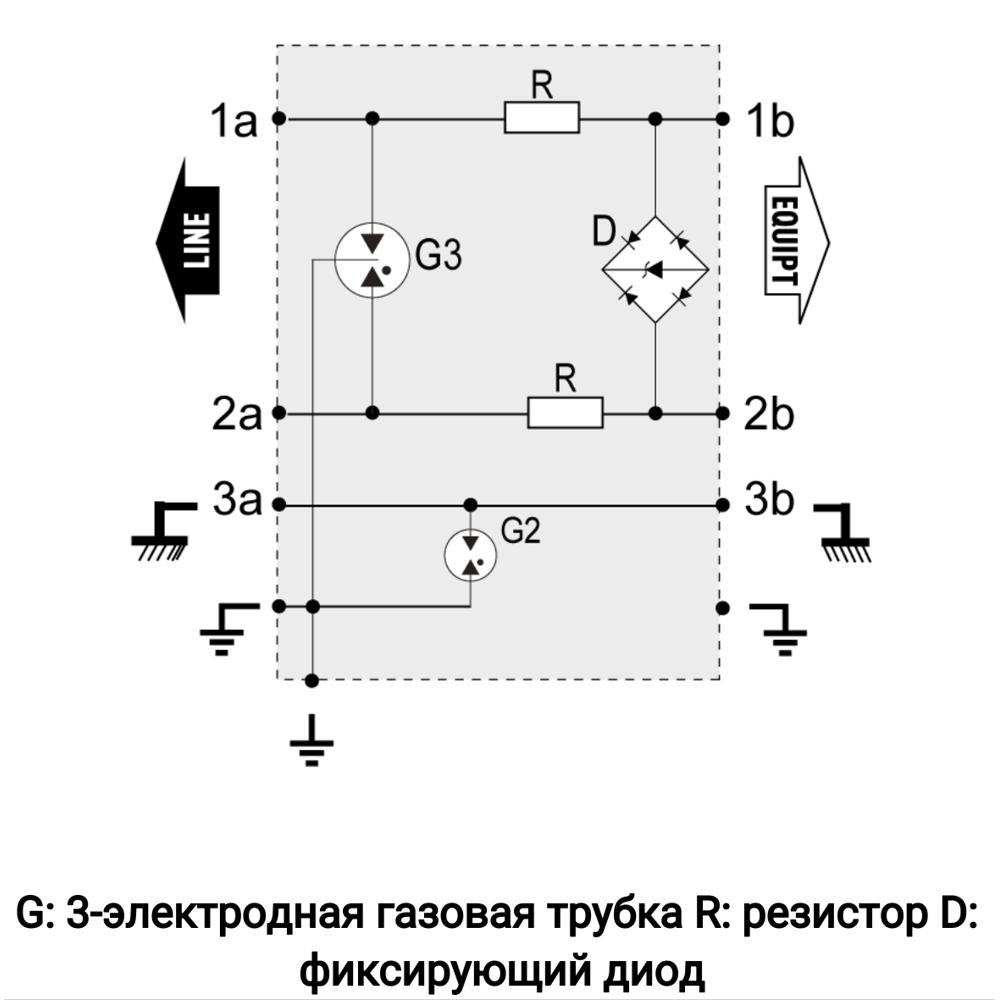

Устройство построено по комбинированной технологии, сочетающей газовый разрядник и ограничительный диод, что обеспечивает эффективное подавление перенапряжений как в симметричном, так и в несимметричном режиме (Common mode и Differential mode protection). УЗИП защищает линии, в том числе изолированные от земли. Подключение осуществляется через пружинные клеммы с максимальным сечением провода 2.5 мм² (AWG 13). Устройство монтируется на стандартную симметричную DIN-рейку 35 мм (EN 60715) и идеально подходит для защиты аналоговых цепей 4-20 мА с номинальным напряжением 24 В.

Области применения

• Защита измерительных и контрольных линий в системах промышленной автоматизации (АСУ ТП) с аналоговыми сигналами 4-20 мА.
• Обеспечение безопасности телекоммуникационного оборудования, установленного во взрывоопасных зонах (сертификат CCC Ex ia IIC T4 Ga).
• Грозозащита линий связи и передачи данных в системах «умный дом», охранной и пожарной сигнализации.
• Защита интерфейсов и портов в телекоммуникационных шкафах и серверных стойках, где требуется высокая плотность монтажа.
• Применение в системах, работающих в жестких условиях окружающей среды с широким диапазоном температур (от -40°C до +85°C).

Ключевые особенности

• Взрывозащищенное исполнение: Сертифицировано по стандартам CCC для взрывоопасных зон (Ex ia IIC T4 Ga), что гарантирует безопасность в потенциально опасных средах.
• Высокая пропускная способность: Выдерживает импульсный ток до 2.0 кА (Iimp) и максимальный ток разряда до 20 кА (Imax), обеспечивая надежную защиту от мощных грозовых разрядов.
• Широкополосная защита: Обеспечивает высокую скорость передачи данных с частотой до 110 МГц (по уровню -3 дБ) при минимальных вносимых потерях менее 1 дБ.

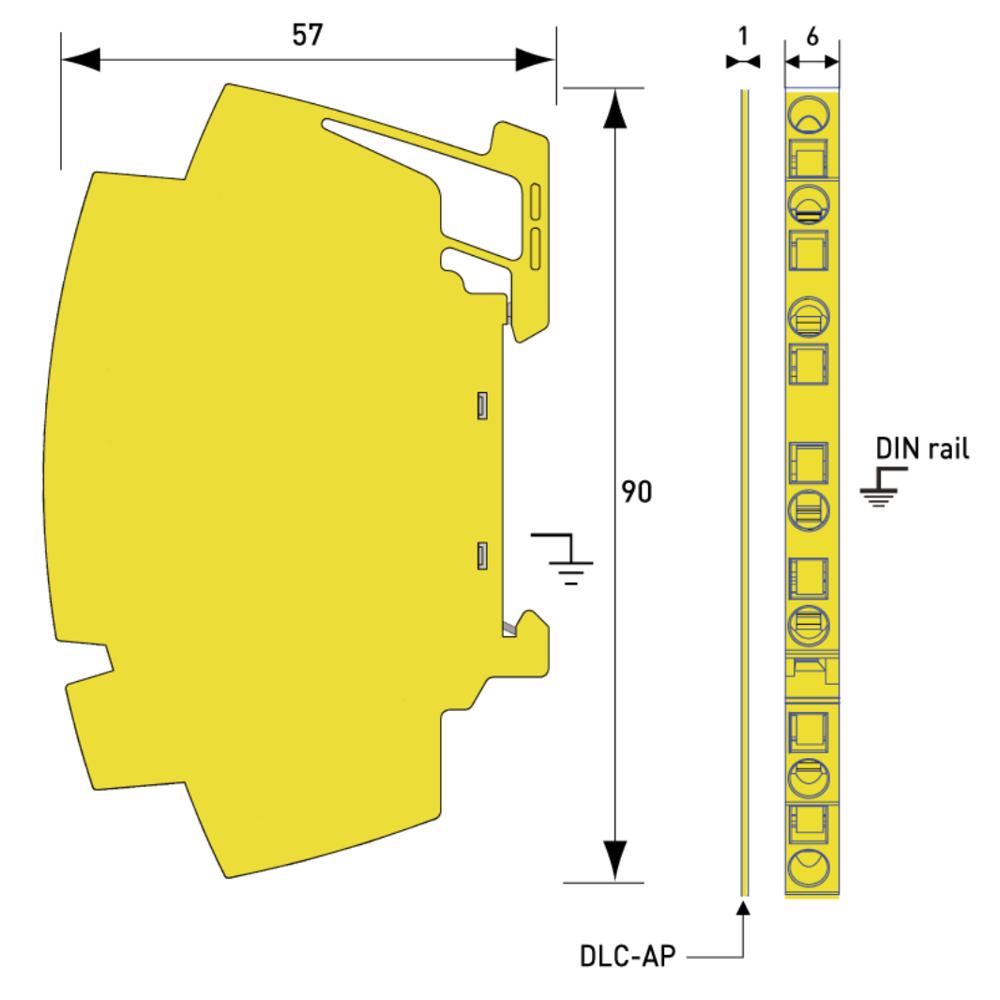

• Компактный дизайн: Моноблочное исполнение для монтажа на DIN-рейку позволяет экономить место в распределительных щитах и телекоммуникационных стойках.
• Надежная конструкция: Корпус из термопластика UL94 V-0, устойчивый к возгоранию, и степень защиты IP20 обеспечивают долговечность и безопасность эксплуатации.

Технические характеристики

• Номинальное напряжение линии (Un): 24 V
• Максимальное рабочее напряжение DC (Uc): 32 Vdc
• Максимальный линейный ток (IL): 750 мА
• Импульсный ток (Iimp): 2.0 kA
• Максимальный ток разряда (Imax): 20 kA
• Номинальный ток разряда Линия/Земля (In L/PE): 10 kA
• Уровень защиты (Up): 60 V (Линия-Линия) / 650 V (Линия-Земля)
• Сопротивление линии: 1.2 Ом (±10%)
• Рабочая температура (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Стандарты: IEC 61643-21 / EN 61643-21
