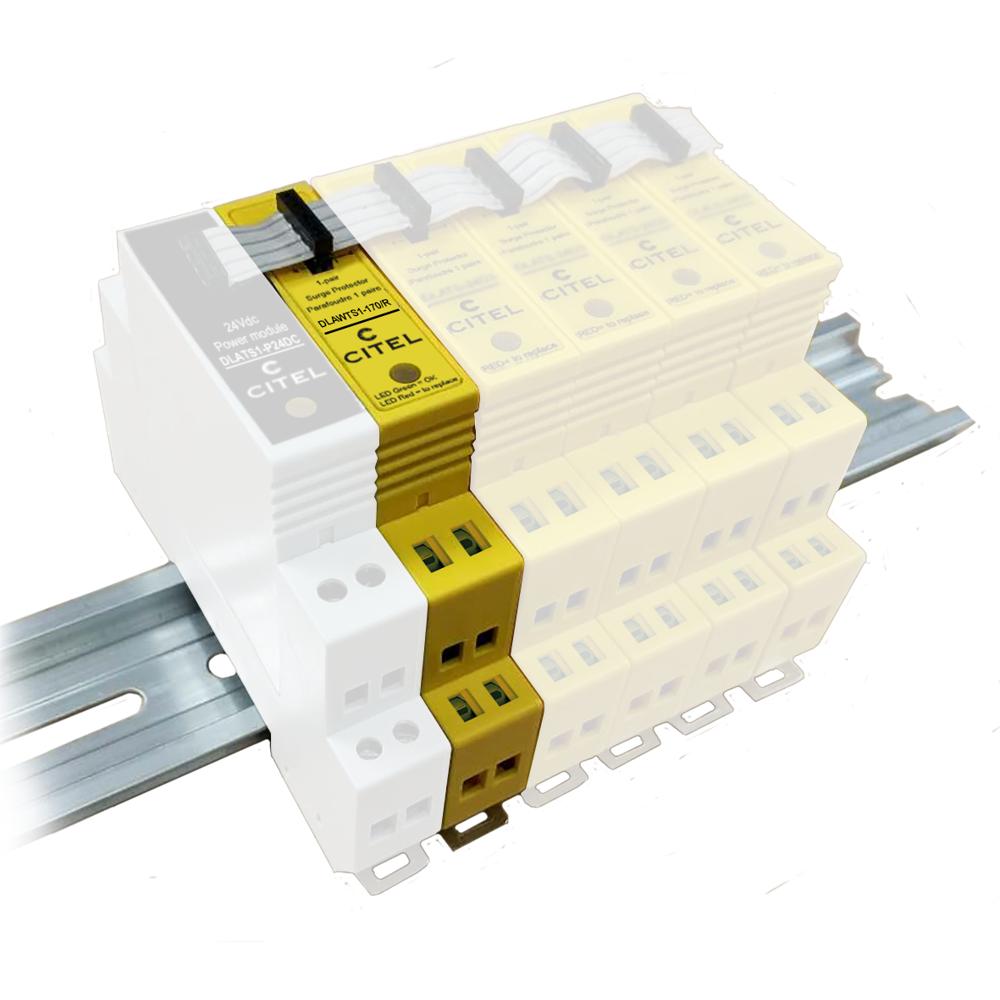

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLAWTS1-170/R (артикул 6421054) предназначено для защиты одной пары линий передачи данных и экрана кабеля от разрушительного воздействия грозовых и коммутационных перенапряжений. Модель выполнена в съемном исполнении для установки на DIN-рейку и оснащена оптической индикацией неисправности, а также поддерживает функцию дистанционной сигнализации при подключении через дополнительный модуль управления (DLAWTS1-48DC). Устройство обеспечивает разрыв линии при извлечении модуля, что гарантирует безопасность обслуживания.

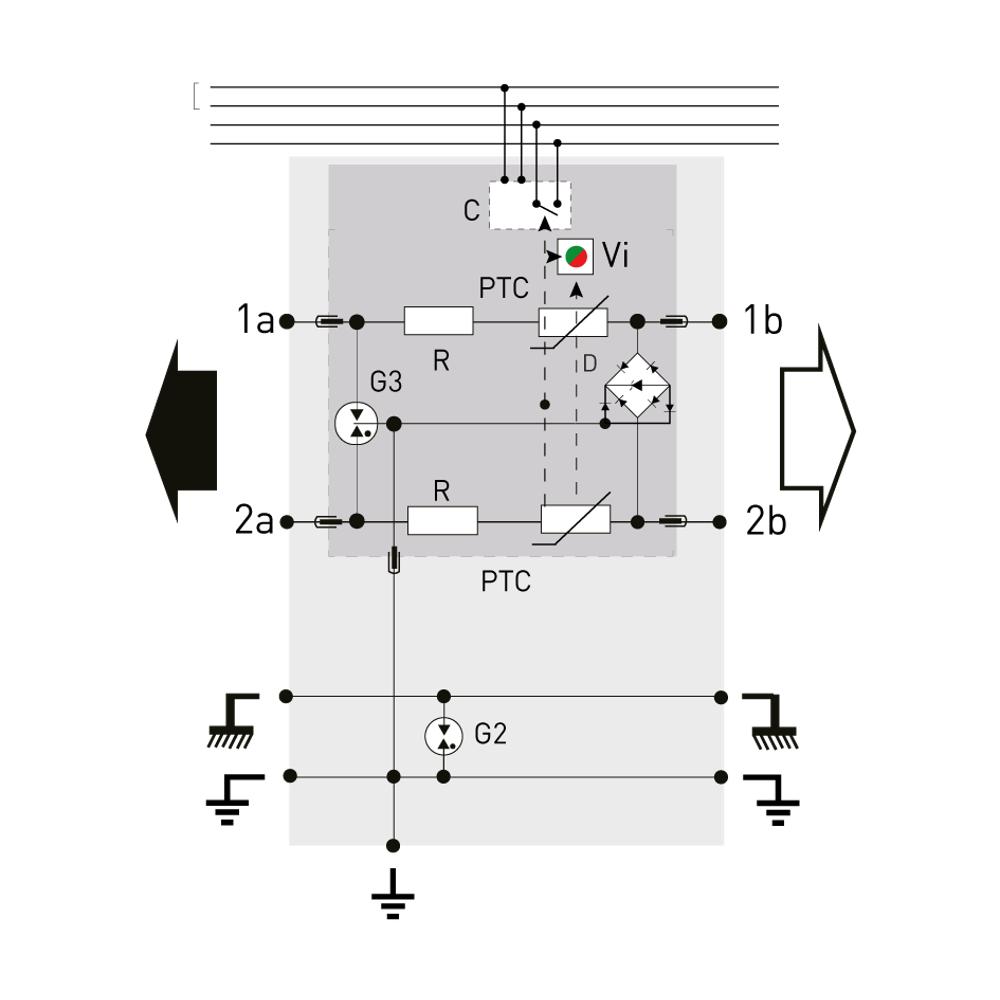

В основе работы УЗИП лежит комбинированная технология, использующая газовый разрядник и ограничительный диод, что обеспечивает высокое быстродействие и низкий уровень защиты Up=220 В. Устройство предназначено для защиты сетей RTC, ADSL2 и VDSL2 с номинальным напряжением линии 150 В и максимальным постоянным рабочим напряжением 170 В. Подключение осуществляется через пружинные клеммы для проводов сечением 0.5-2.5 мм². УЗИП может работать в составе системы мониторинга, объединяя до 24 модулей защиты через шину R-BUS с одним блоком питания. Корпус выполнен из термопластика UL94 V-0, обеспечивающего высокую пожарную безопасность.

Области применения

• Защита оборудования на телефонных станциях и в серверных комнатах.
• Обеспечение безопасности линий ADSL2 и VDSL2 в сетях доступа.
• Защита аналоговых линий RTC (PSTN) в промышленных и коммерческих объектах.
• Применение в системах умного дома и автоматизации зданий для защиты слаботочных линий.
• Использование в телекоммуникационных шкафах и распределительных щитах.

Ключевые особенности

• Съемный модуль с оптической индикацией состояния (красный индикатор при неисправности).
• Разрыв линии при извлечении модуля для безопасного обслуживания.
• Поддержка дистанционной сигнализации через внешний модуль управления.
• Комбинированная защита: газовый разрядник + ограничительный диод для низкого уровня защиты.
• Высокая пропускная способность: максимальный ток разряда до 20 кА.
• Соответствие международным стандартам IEC 61643-21, EN 61643-21 и UL497B.

Технические характеристики

• Номинальное напряжение линии (Un): 150 В
• Макс. рабочее напряжение DC (Uc): 170 В
• Макс. ток разряда (Imax): 20 кА
• Номинальный ток разряда (In): 5 кА
• Уровень защиты (Up): 220 В
• Макс. частота (f max): 10 МГц
• Вносимые потери: < 1 дБ
• Сопротивление линии: 4.7 Ом (±10%)
• Рабочая температура: от -40°C до +85°C
• Степень защиты корпуса: IP20

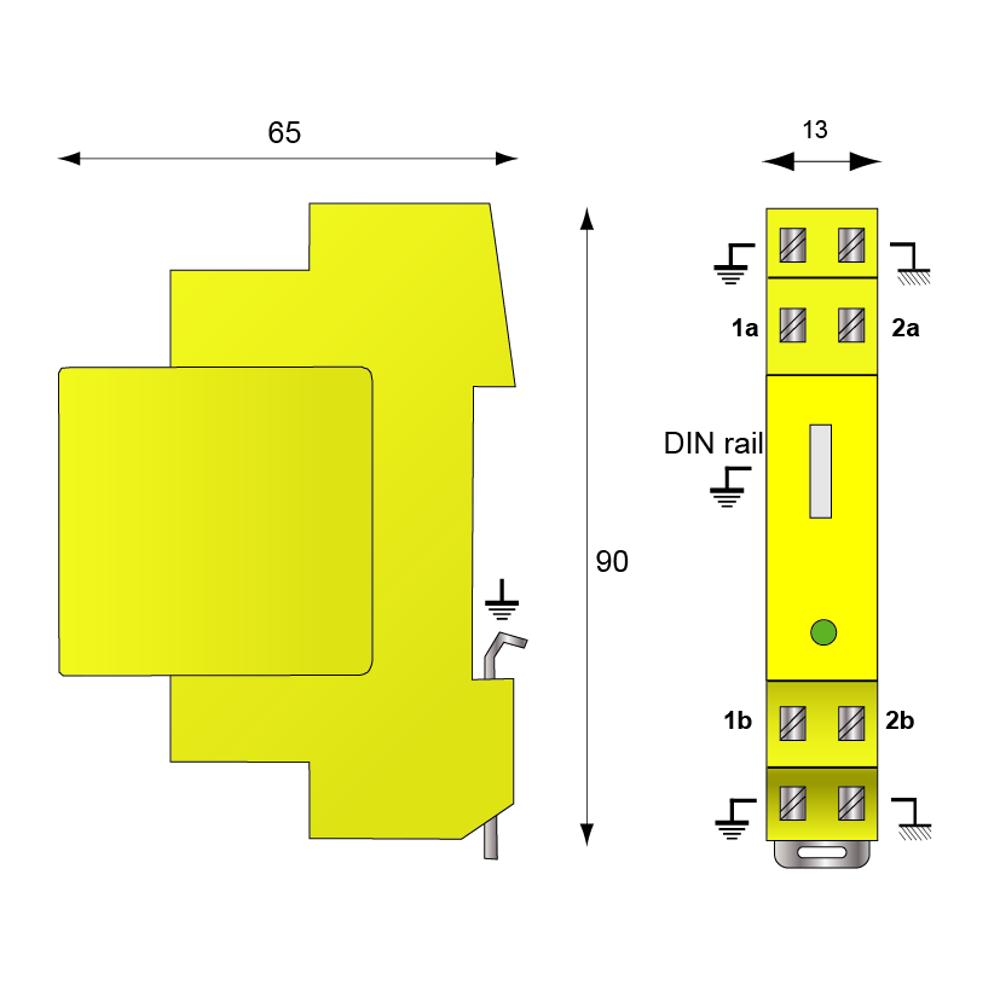

• Тип подключения: пружинные клеммы (0.5-2.5 мм²)
• Артикул: 6421054
