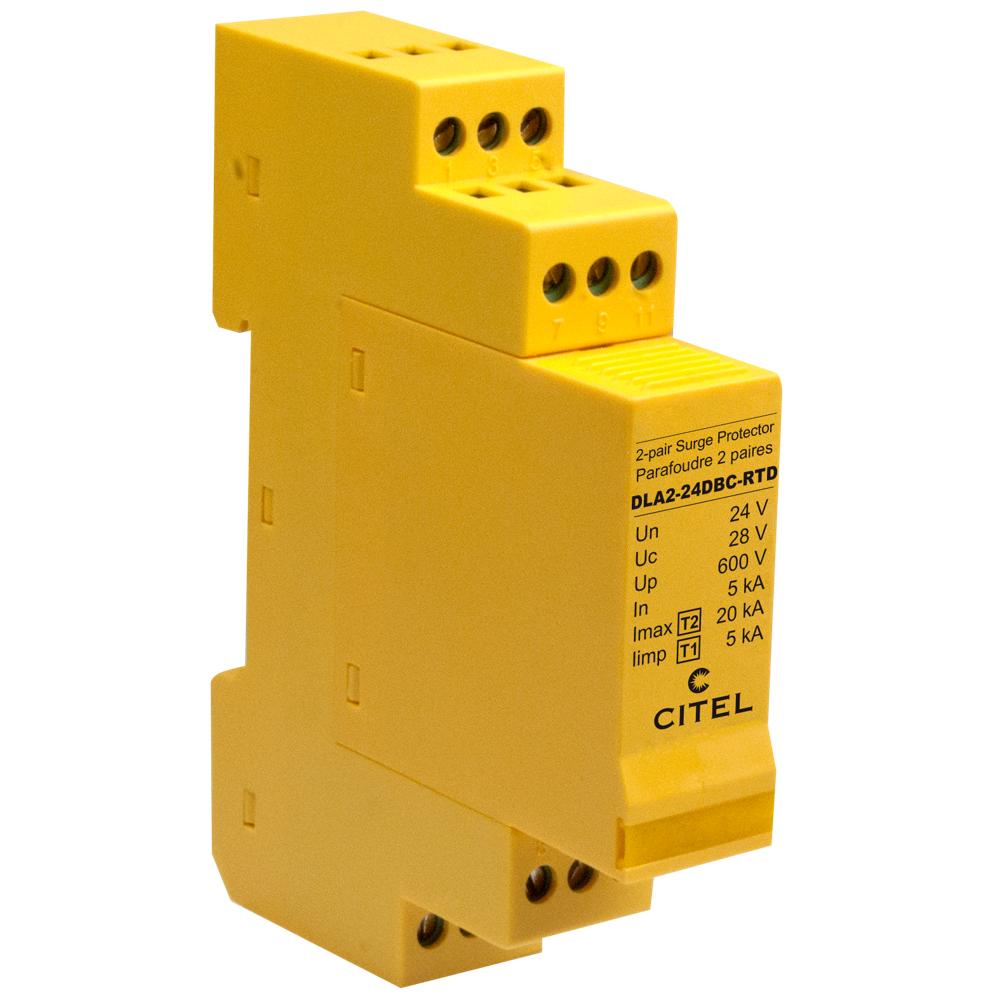

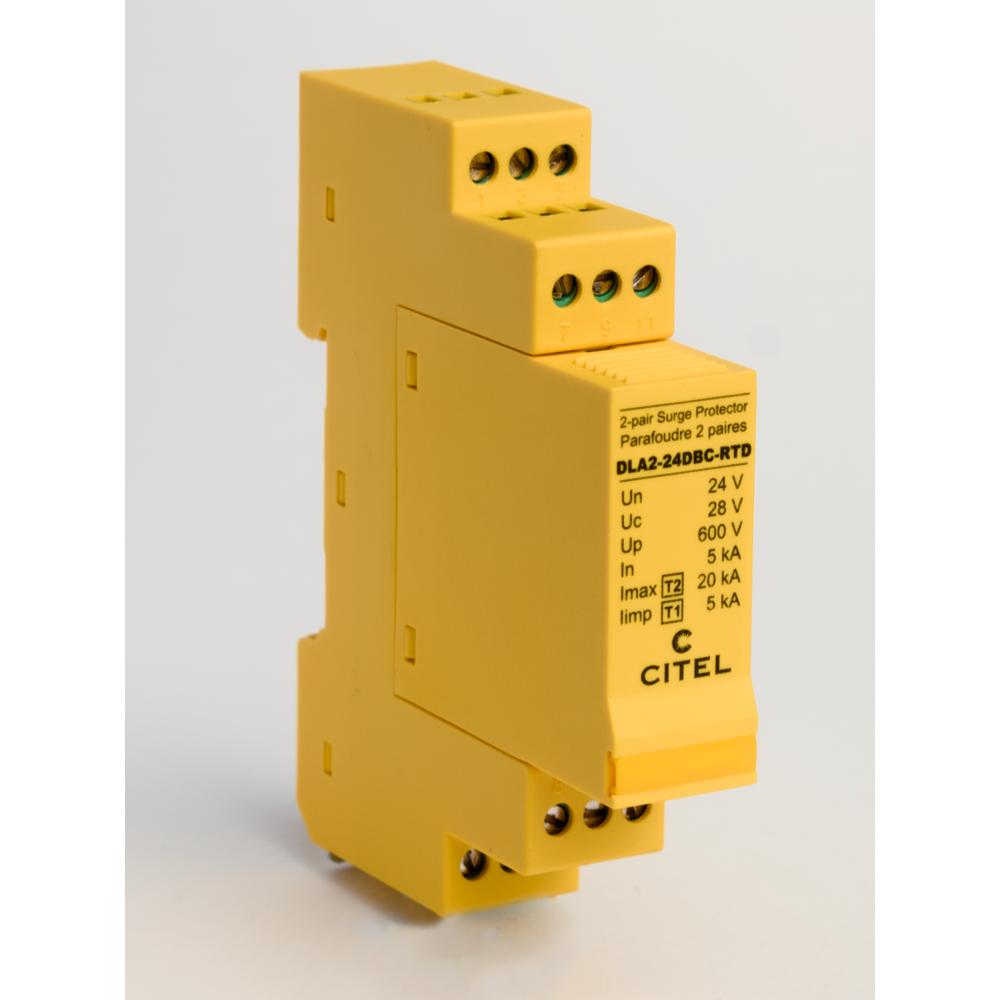

Устройство защиты от импульсных перенапряжений CITEL DLA2-24DBC-RTD предназначено для надёжной защиты двухпарных телекоммуникационных линий и линий передачи данных с номинальным напряжением 24 В от разрушительных воздействий импульсных перенапряжений, вызванных грозовыми разрядами или коммутационными помехами в электросети. Его ключевая задача — обеспечить бесперебойную и безопасную работу чувствительного электронного оборудования, такого как датчики, контроллеры и системы автоматизации, путём отвода опасных импульсных токов на землю.

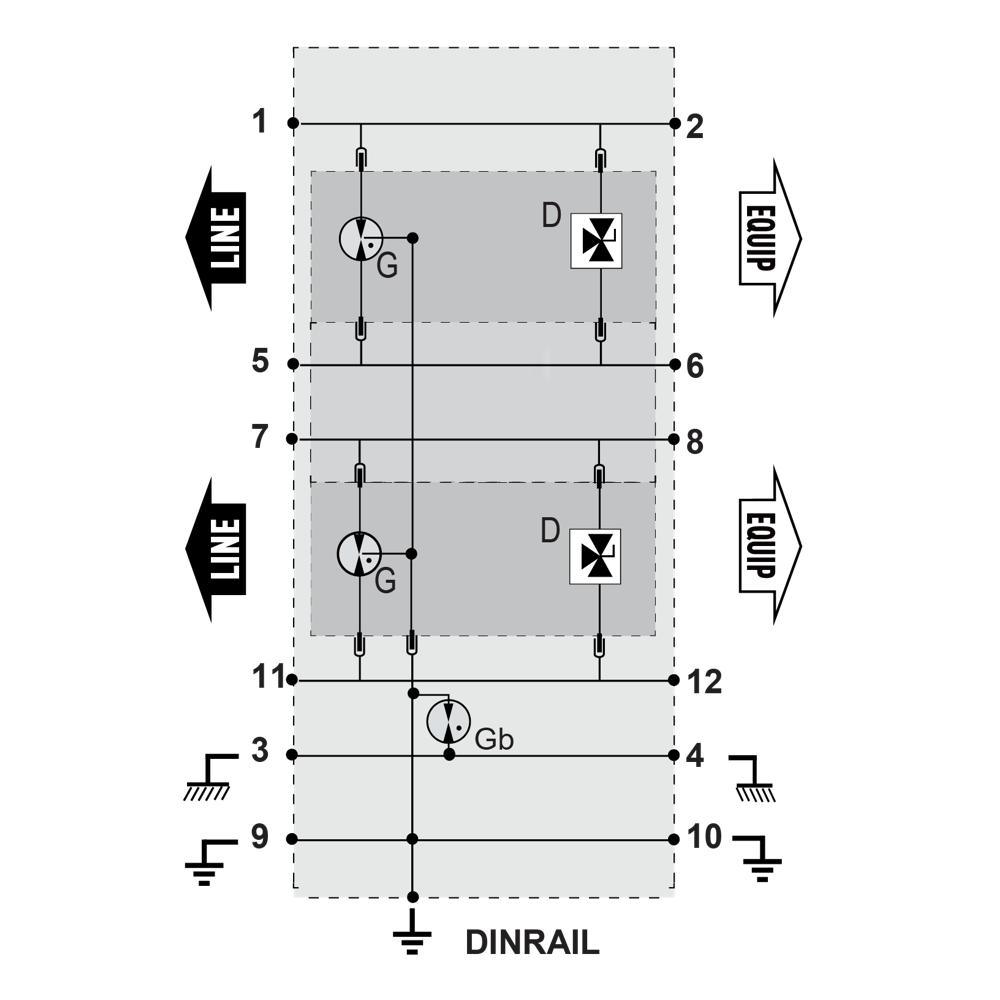

Устройство построено на основе высокоскоростной технологии защиты с использованием ограничительных диодов (DBC), что обеспечивает минимальное время срабатывания. Принцип работы основан на шунтировании импульса перенапряжения между линейными проводниками и землёй, предотвращая попадание опасного напряжения на защищаемую аппаратуру. Модель DLA2-24DBC-RTD монтируется на стандартную DIN-рейку 35 мм и подключается к защищаемой линии через винтовые зажимы, рассчитанные на провод сечением 0.4–1.5 мм². Важнейшей особенностью данной модели является отсутствие добавочного сопротивления и дополнительной индуктивности в линии, что делает её идеальной для применения в высокоточных аналоговых и цифровых цепях, таких как линии передачи сигнала 4-20 мА, где любое искажение сигнала недопустимо.

Области применения

• Защита линий передачи аналоговых сигналов 4-20 мА от датчиков к контроллерам в системах АСУ ТП.
• Защита интерфейсов RS-232, RS-422 и RS-485 в системах промышленной автоматизации и телеметрии.
• Обеспечение безопасности низковольтных (24 В) линий питания и управления в охранно-пожарных системах.
• Защита телекоммуникационных линий и линий передачи данных в зданиях, попадающих в зону риска грозовых воздействий.
• Интеграция в щитовое оборудование для комплексной защиты систем «умный дом» и BMS.

Ключевые особенности

• Нулевое влияние на линию: Отсутствие добавочного сопротивления и индуктивности гарантирует целостность и точность передаваемого сигнала.
• Высокоскоростная защита DBC: Обеспечивает сверхбыстрое ограничение импульса перенапряжения для защиты чувствительной электроники.
• Защита двух пар и экрана: Одновременно защищает две независимые пары проводников и их экранирование.
• Без разрыва цепи (DLA): Устройство работает параллельно линии, не разрывая её при срабатывании, что критично для непрерывных процессов.
• Высокая стойкость к импульсным токам: Способность многократно пропускать импульсный ток 10/350 мкс (Iimp) до 5 кА.
• Компактный монтаж на DIN-рейку: Упрощает установку в стандартные электрощиты и шкафы управления.

Технические характеристики

• Артикул производителя: 64931166
• Номинальное линейное напряжение (Un): 24 В
• Максимальное длительное рабочее напряжение (Uc): 28 В
• Максимальный ток в линии (IL): 2.4 А
• Номинальный ток разряда (8/20 мкс), In: 5 кА
• Максимальный ток разряда (8/20 мкс), Imax: 20 кА
• Импульсный ток (10/350 мкс), Iimp: 5 кА
• Уровень защиты при In (Up): ≤ 40 В
• Максимальная частота линии (f max): > 3 МГц
• Вносимые потери: < 1 дБ
• Конфигурация защиты: 2 пары + экранирование

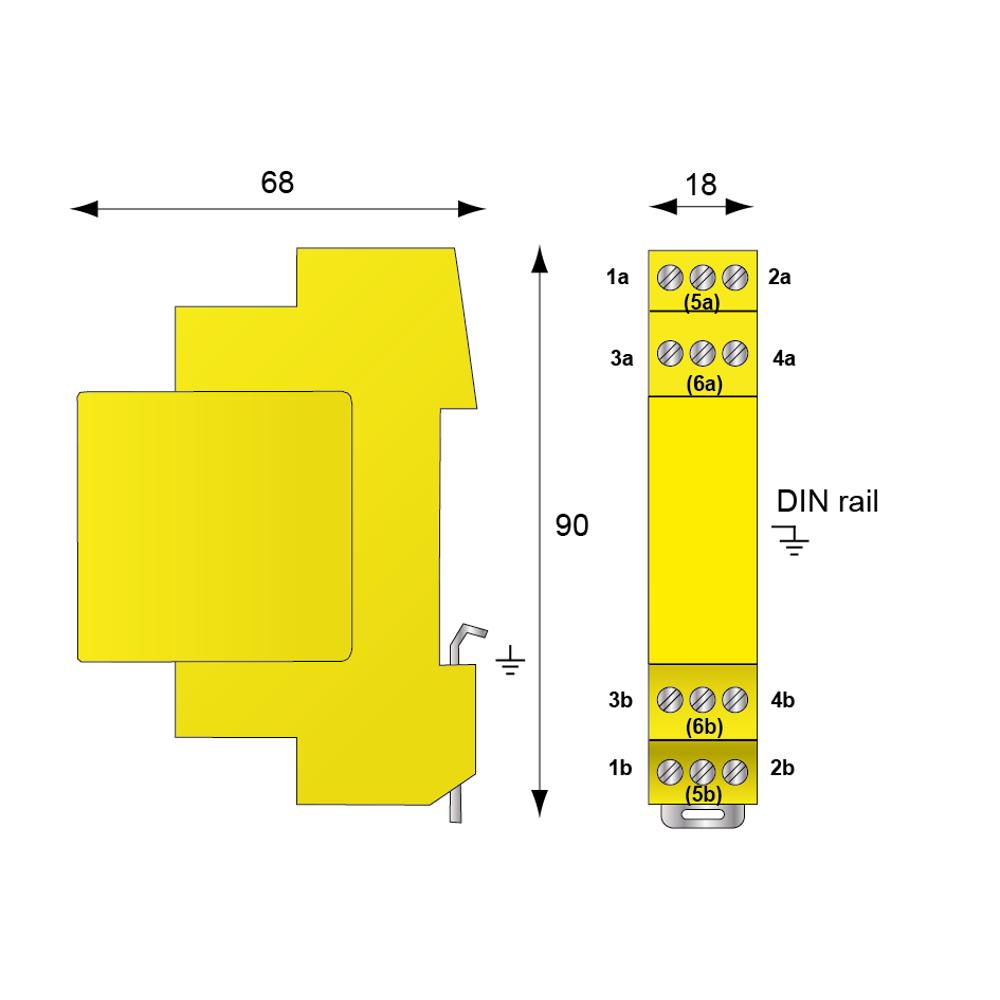

• Способ монтажа: Симметричная DIN-рейка 35 мм (EN60715)
• Степень защиты корпуса (IP): IP20
• Рабочий температурный диапазон: от -40°C до +85°C
• Соответствие стандартам: IEC 61643-21, EN 61643-21, UL497A, ГОСТ IEC 61643-21-2014
