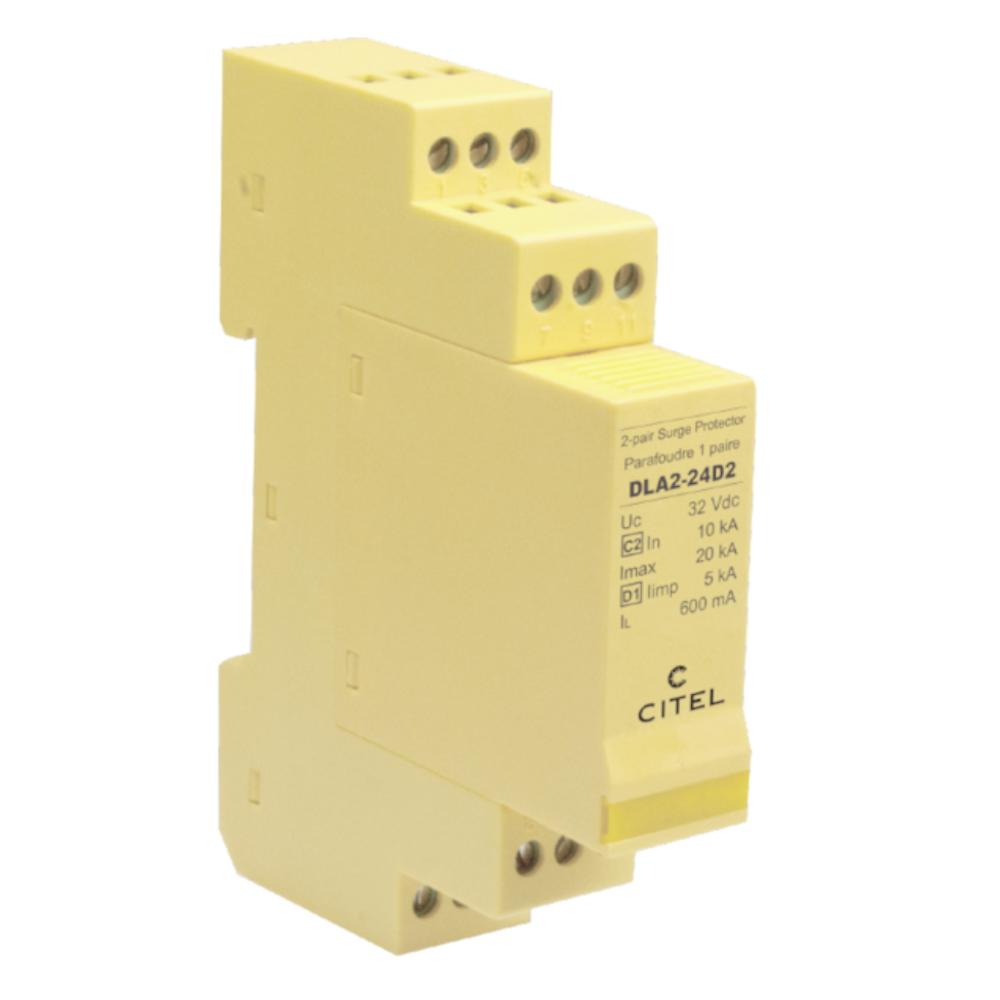

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA2-24D2 (артикул 6403631) предназначено для защиты двух пар сигнальных линий в системах телекоммуникаций и промышленной автоматизации. Основная функция устройства — ограничение опасных перенапряжений, вызванных грозовыми разрядами или коммутационными помехами, до безопасного для оборудования уровня. Модель обеспечивает надежную защиту экранированных проводов без необходимости отсоединения линии, что критически важно для бесперебойной работы чувствительных систем.

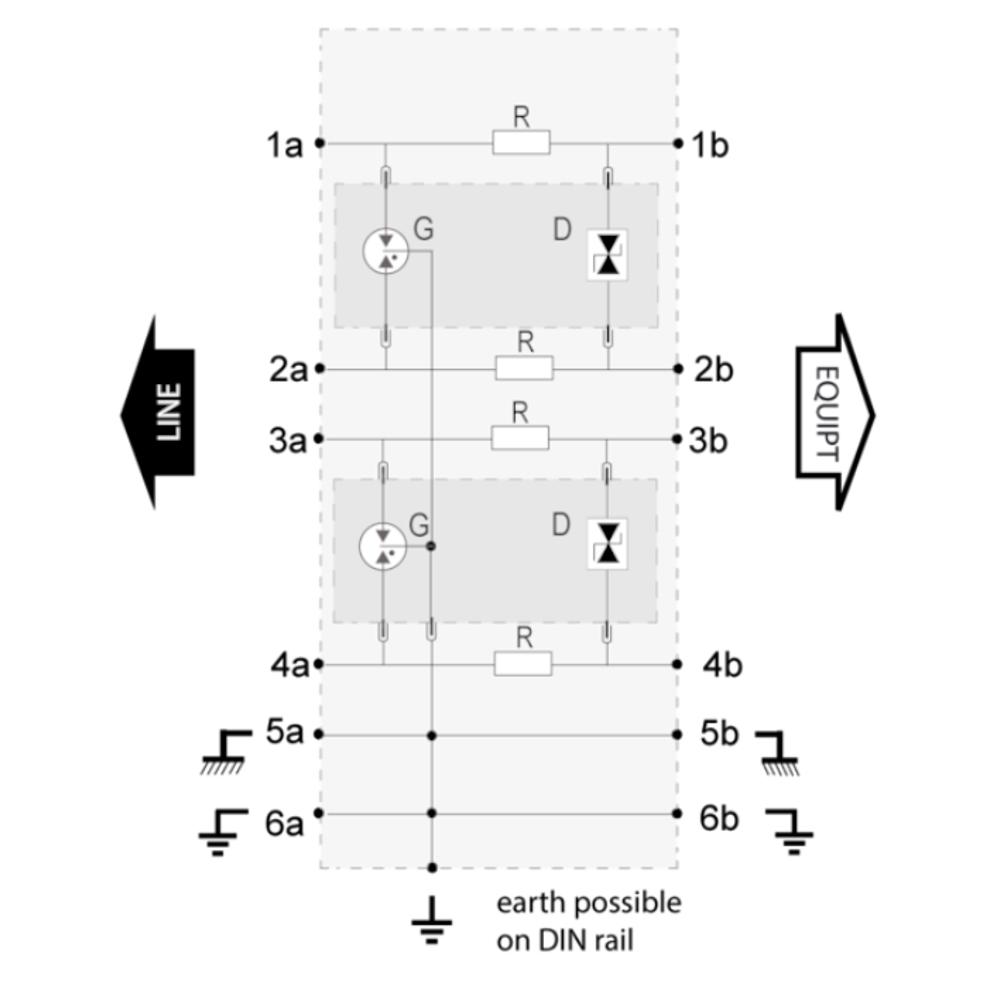

УЗИП CITEL DLA2-24D2 построено по комбинированной технологии, сочетающей газовый разрядник и ограничительный диод. Это позволяет эффективно отводить мощные импульсные токи (до 20 кА) и одновременно обеспечивать точное ограничение напряжения на уровне 60 В (режим «провод-земля») и 650 В (режим «провод-провод»). Устройство специально разработано для работы в цепях с номинальным напряжением 24 В постоянного тока, включая сети 4-20 мА, и выдерживает максимальный линейный ток до 600 мА. Подключение осуществляется через винтовые зажимы (сечение провода 0.5–2.5 мм²), а монтаж выполняется на стандартную DIN-рейку 35 мм. Устройство соответствует международным стандартам IEC 61643-21 и EN 61643-21.

Области применения

• Защита линий связи и управления в системах промышленной автоматизации (SCADA, PLC).
• Обеспечение безопасности цепей с токовыми петлями 4-20 мА в измерительных и контрольных системах.
• Защита телекоммуникационного оборудования, включая маршрутизаторы, коммутаторы и модемы.
• Применение в системах безопасности, таких как пожарная и охранная сигнализация, контроль доступа.
• Использование в распределительных щитах и шкафах автоматики для защиты слаботочных цепей.

Ключевые особенности

• Комбинированная защита: газовый разрядник + ограничительный диод для максимальной эффективности.
• Высокая пропускная способность: максимальный ток разряда до 20 кА и импульсный ток 5 кА.
• Низкие вносимые потери (< 1 дБ) и широкий частотный диапазон (> 50 МГц) для минимального влияния на сигнал.

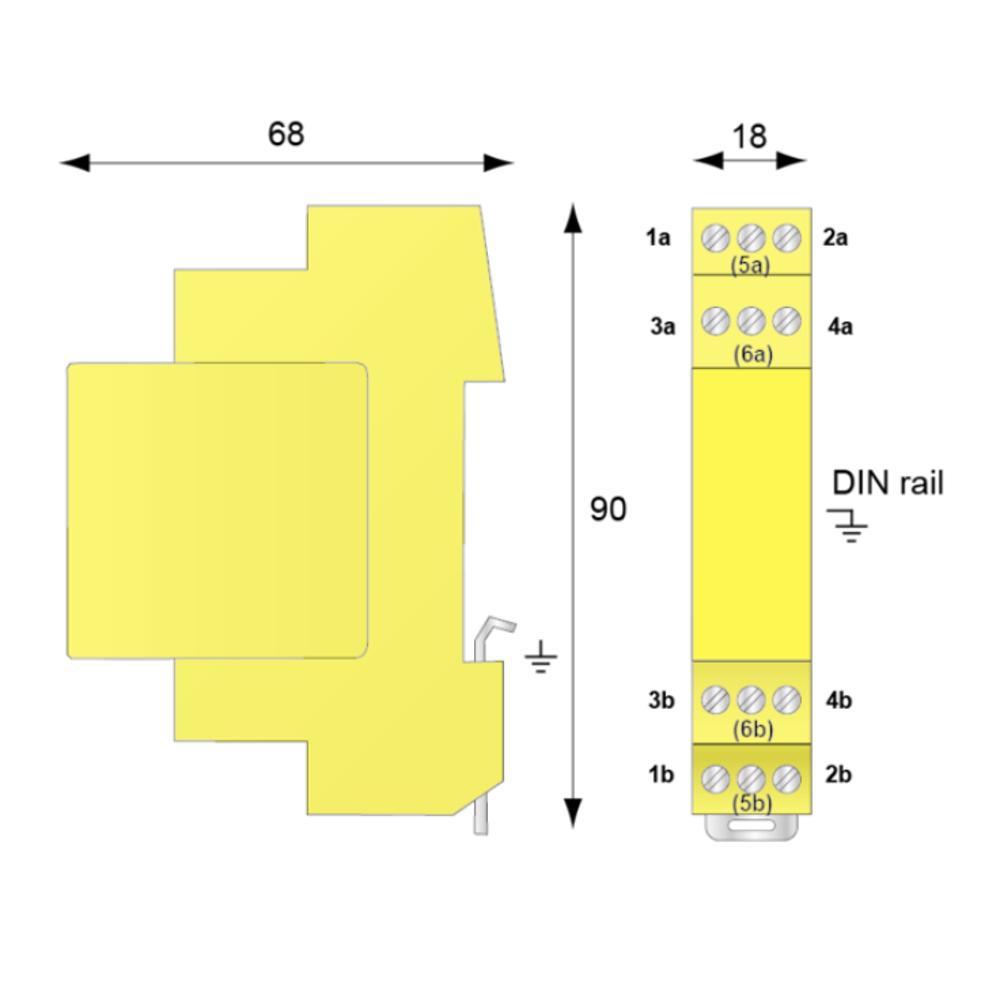

• Компактный корпус из термопластика UL94 V-0 с защитой IP20, предназначенный для монтажа на DIN-рейку.
• Сменный модуль (артикул DLA2M-24D2) для быстрого восстановления защиты без демонтажа всей системы.

Технические характеристики

• Номинальное напряжение линии (Un): 24 В DC
• Максимальное рабочее напряжение (Uc): 32 В DC
• Максимальный ток разряда (Imax): 20 кА
• Номинальный ток разряда (In): 10 кА
• Импульсный ток (Iimp): 5 кА
• Уровень защиты (Up): 60 В (провод-земля) / 650 В (провод-провод)
• Максимальный линейный ток (IL): 600 мА
• Сопротивление линии: 2 Ом (±10%)
• Диапазон рабочих температур: от -40°C до +85°C
• Вес: 0.089 кг
