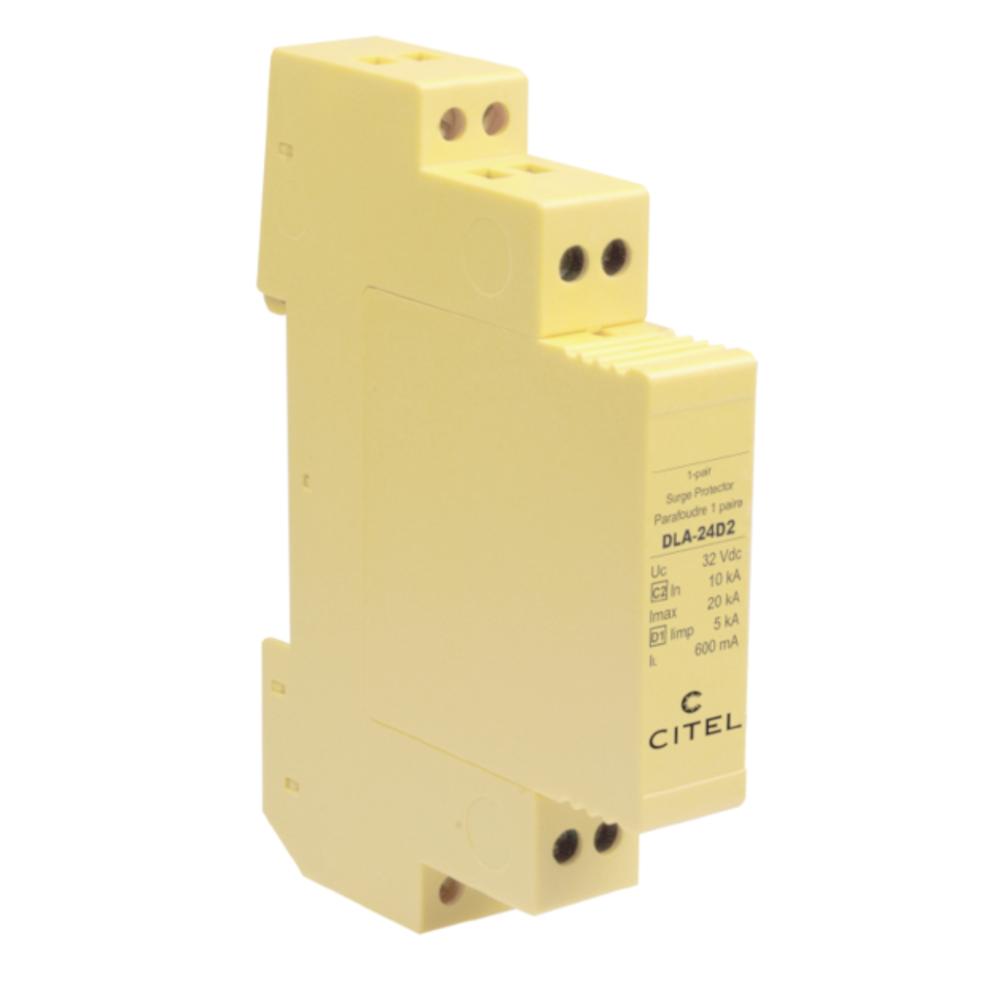

Устройство защиты от импульсных перенапряжений (УЗИП) CITEL DLA-24D2 (артикул 6401631) предназначено для высокоэффективной защиты линий передачи данных и телекоммуникационного оборудования от разрушительного воздействия грозовых разрядов и коммутационных помех. Основная функция устройства — ограничение перенапряжений как в симметричном (дифференциальном), так и в несимметричном (синфазном) режимах, включая защиту экранирующего провода, что обеспечивает надежную работу критически важных систем связи и автоматизации.

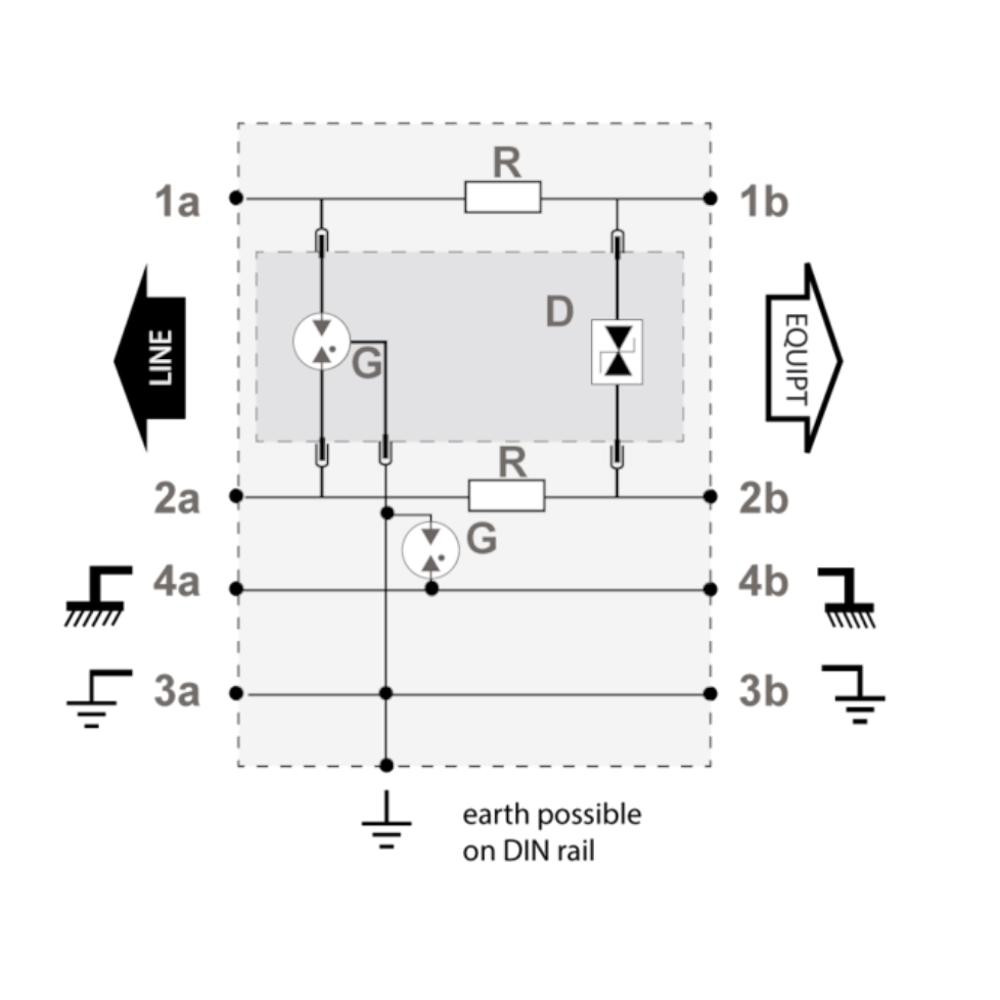

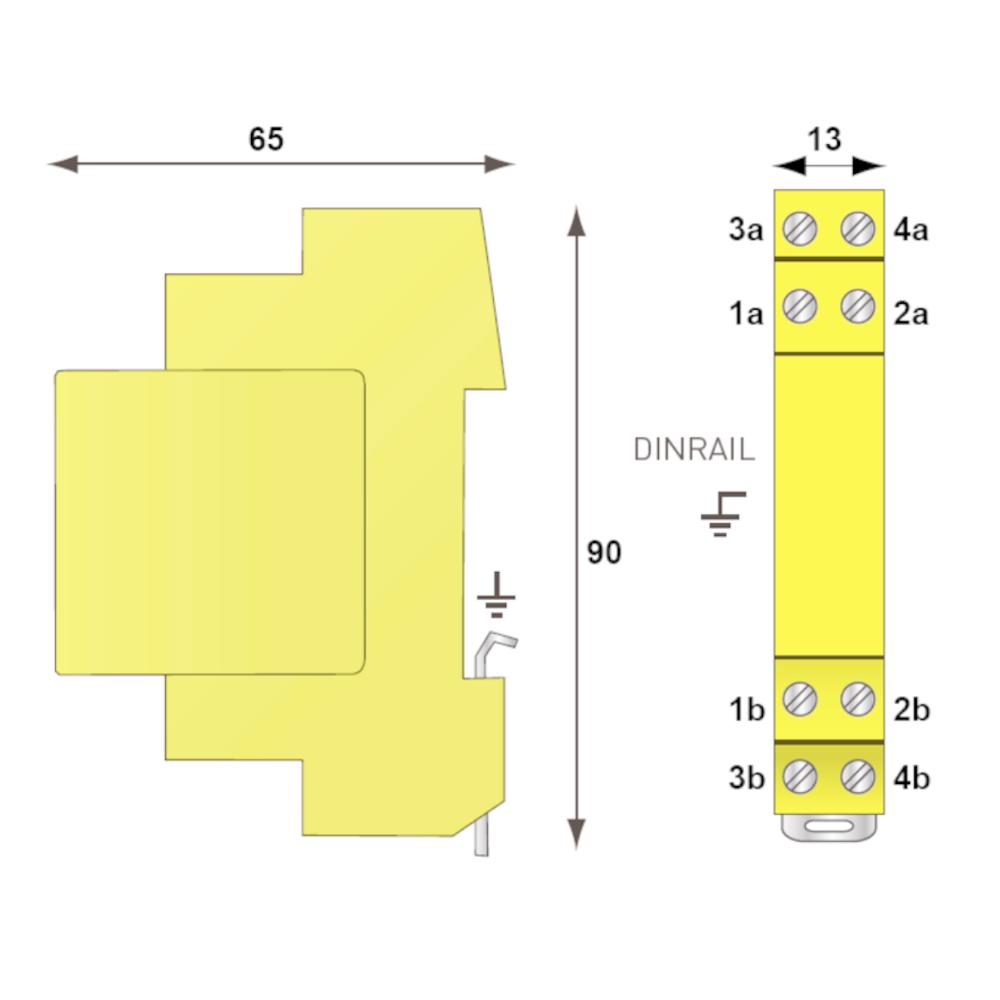

УЗИП CITEL DLA-24D2 построено по комбинированной технологии, использующей трехэлектродную газовую трубку и ограничительные диоды. Это позволяет обеспечить высокую пропускную способность по току (до 20 кА) при низком уровне защитного напряжения (60 В в дифференциальном режиме). Устройство предназначено для установки на симметричную DIN-рейку 35 мм (EN 60715) и подключается к сети через винтовые зажимы (сечение провода 0.5-2.5 мм²). Модель оптимизирована для работы в сетях 4-20 мА с номинальным напряжением линии 24 В, что делает ее идеальным решением для защиты промышленных интерфейсов и систем сбора данных.

Области применения

• Защита линий передачи данных в промышленных системах автоматизации (SCADA, PLC).
• Обеспечение безопасности цепей 4-20 мА в системах управления технологическими процессами.
• Защита телекоммуникационного оборудования, включая линии Ethernet и последовательные интерфейсы (RS-485, RS-232).
• Применение в системах безопасности, пожарной и охранной сигнализации для защиты сигнальных линий.
• Использование в распределительных щитах и шкафах автоматики для компактной защиты нескольких линий данных.

Ключевые особенности

• Комбинированная защита: Обеспечивает защиту как в дифференциальном, так и в синфазном режиме, включая экранирующий провод.
• Высокая пропускная способность: Выдерживает импульсные токи до 20 кА (Imax) и импульсный ток 5 кА (Iimp).
• Компактный модульный дизайн: Устанавливается на DIN-рейку, что позволяет экономить место в щите и обеспечивает высокую плотность монтажа.
• Съемный модуль с отключением линии: При выходе из строя модуль замены (DLAM-24D2) легко заменяется, при этом происходит автоматическое прерывание передачи сигнала для индикации неисправности.
• Широкий температурный диапазон: Работоспособность сохраняется при температурах от -40°C до +85°C, что позволяет использовать устройство в неотапливаемых помещениях и на открытом воздухе.

Технические характеристики

• Номинальное напряжение линии (Un): 24 В
• Максимальное рабочее напряжение DC (Uc): 32 В
• Максимальный ток разряда (Imax): 20 кА
• Импульсный ток (Iimp): 5 кА
• Номинальный ток разряда (In): 10 кА
• Уровень защиты (Up) в дифференциальном режиме: 60 В
• Уровень защиты (Up) в синфазном режиме: 650 В
• Максимальный линейный ток (IL) при 25°C: 600 мА
• Сопротивление линии: 2 Ом (±10%)
• Рабочая температура (Tu): от -40°C до +85°C
• Степень защиты корпуса: IP20
• Соответствие стандартам: IEC 61643-21 / EN 61643-21
